M12圆形连接器作为工业自动化领域的标准化连接解决方案之一,其典型的接线方式主要有两种 - 焊接和插板。这两种连接方式各有其独特的优势,适用于不同的应用场景。让我们来逐一对比它们的特点:
焊接连接是M12圆形连接器最传统的接线方式。在这种方式下,连接器的线缆会直接焊接到针脚或端子上,形成一体化的接线结构。
焊接牢固,机械强度高。焊接接头能够承受较大的拉力、扭力等外力,保证连接的可靠性。
导电性能优异。焊接接头能够最大限度地降低接触电阻,有利于传输大电流和高频信号。
密封性好。焊接接头能够更好地阻隔灰尘、水分等外部环境因素,提高连接的防护等级。
维修方便。如果出现故障,可以直接更换整个预制线缆,不需要繁琐的现场拆装。
焊接M12连接器主要应用于对可靠性要求较高的工业设备,如重型机械、工业机器人等。这些设备通常工作在恶劣的环境中,对连接的机械强度和密封性有很高的需求,焊接连接能够很好地满足这些要求。

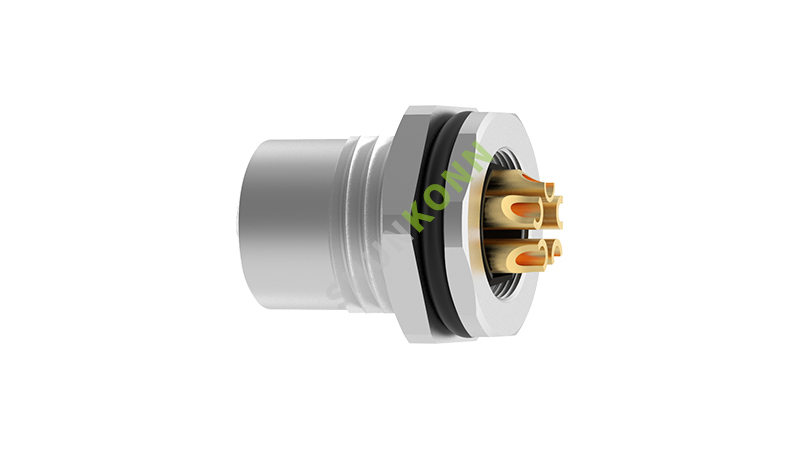

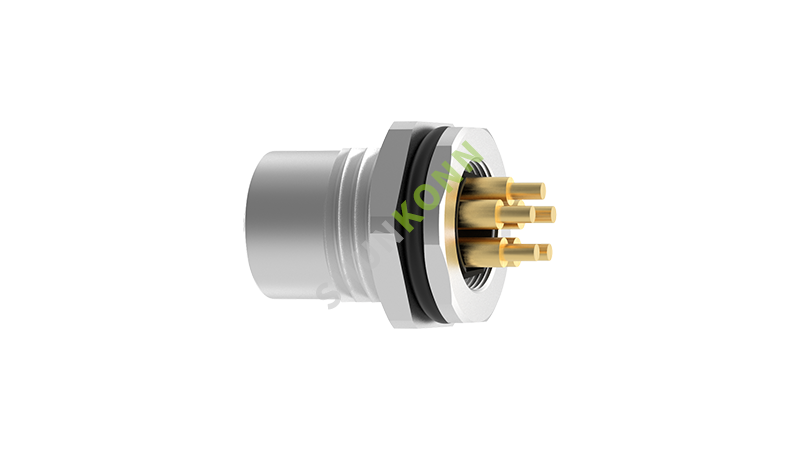

插板式M12连接器采用直接插入印刷电路板(PCB)的形式,无需焊接或螺钉固定。针脚会直接插入PCB上预留的孔洞,并通过卡扣或卡爪机械固定。
集成性强:插板式连接可以实现连接器与电路板的一体化集成,有利于设备的紧凑设计。
安装便捷:无需额外的焊接或固定工艺,仅需简单地将连接器插入PCB即可,大大降低了安装难度。
维护灵活:插板式连接器可以方便地拆卸和更换,有利于设备的维护和升级。
插板式M12连接器主要应用于集成度要求高、需要频繁维护的工业设备,如工业控制柜、工业PLC等。这类设备对连接器的安装便利性和可维护性有较高需求,插板式连接能很好地满足这些需求。
同时,由于无需额外的接线工艺,插板式连接也更适合体积较小、空间受限的工业设备。
插板式M12连接器需要PCB上预留专门的孔位和通孔,以确保针脚能够可靠地插入并固定。这就要求在PCB设计时就需要提前考虑好连接器的布局和安装需求。
在实际应用中,工程师们会根据具体的设备特点和应用需求,选择合适的M12连接器连接方式。无论是焊接还是插板,M12连接器都能充分发挥其坚固耐用、抗干扰的技术优势,为工业自动化设备提供可靠的连接解决方案。
