M12圆形连接器

工业自动化标准接口 · 信号 / 数据 / 电源一体化连接方案

CONNODER 康诺德 M12圆形连接器基于国际标准 IEC 61076-2-101 设计，是工业自动化领域最广泛使用的标准连接系统之一。产品采用12mm螺纹锁紧结构，具备优异的抗振动性能、防水防尘能力以及稳定的信号传输能力，广泛应用于传感器、执行器、工业网络、机器人及自动化控制系统。

✔工业标准接口（IEC 61076-2-101）
✔支持信号/电源/工业以太网传输
✔A/B/D/X/S/T 多种编码系统
✔IP67/IP68 高防护等级
✔2–17芯多针结构
✔支持预铸线/现场接线/面板安装

什么是M12圆形连接器？

M12圆形连接器是一种采用12mm螺纹锁紧结构（M12×1）的工业标准连接器，符合 IEC 61076-2-101 国际规范，用于工业自动化系统中的信号传输、数据通信及电源连接。

由于其结构标准化、可靠性高、抗振动能力强，M12连接器已成为全球工业设备中最通用的连接接口之一。

一分钟理解M12连接器

✔工业自动化标准连接接口 ✔用于传感器、PLC、IO模块 ✔支持工业以太网（Profinet / EtherCAT） ✔支持多种编码防误插设计 ✔适用于恶劣工业环境

为什么工业设备广泛使用M12连接器？

随着工业4.0和智能制造的发展，设备对连接系统提出更高要求：

更高的可靠性 更小的安装空间 更强的抗振动能力 更稳定的数据传输 更高的标准化兼容性

M12连接器正是为满足这些需求而成为工业标准接口。

M12核心优势

✔ 标准化接口体系

全球统一IEC标准，具备高度兼容性与互换性。

✔ 抗振动结构设计

螺纹锁紧结构确保在机械振动环境下不会松脱。

✔ 高防护等级

支持IP67/IP68，可用于潮湿、粉尘及户外环境。

✔ 多协议支持

支持模拟信号、数字信号及工业以太网通信。

✔ 高可靠电气性能

镀金触点设计，降低接触电阻，提高信号稳定性。

为什么选择CONNODER康诺德 M12圆形连接器？

CONNODER康诺德专注工业圆形连接器研发与制造，提供覆盖M5、M8、M9、M12、M16及7/8"的完整产品体系，为全球工业客户提供标准化及定制化连接解决方案。

制造与品质能力

✔精密模具设计与开发
✔全自动注塑与装配生产线
✔100%电气性能检测
✔防水与老化测试体系
✔OEM / ODM定制能力
✔工业级品质控制体系

M12圆形连接器产品分类

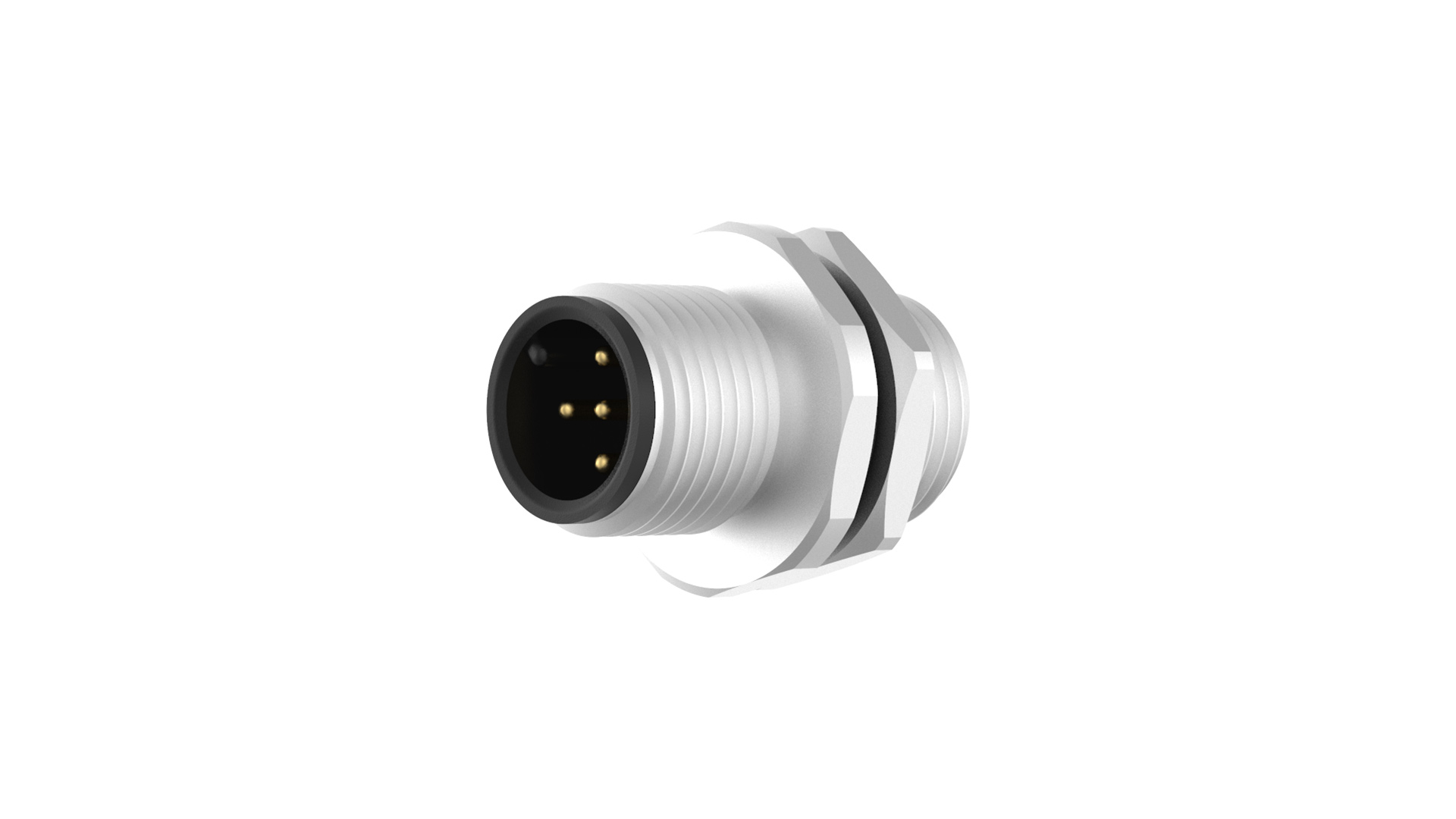

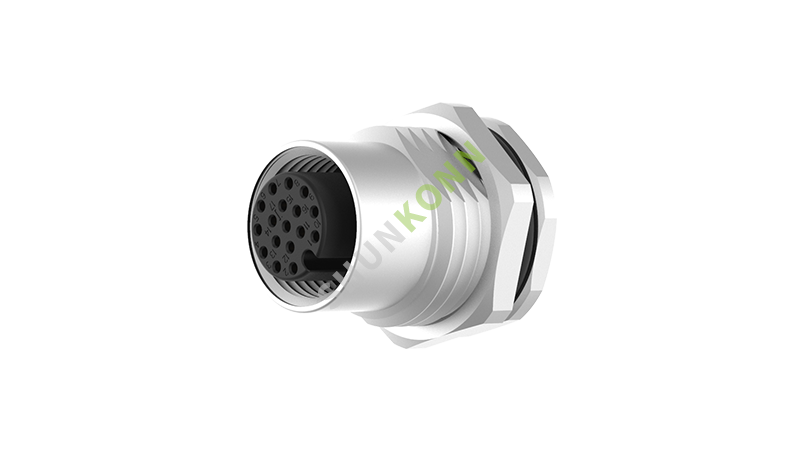

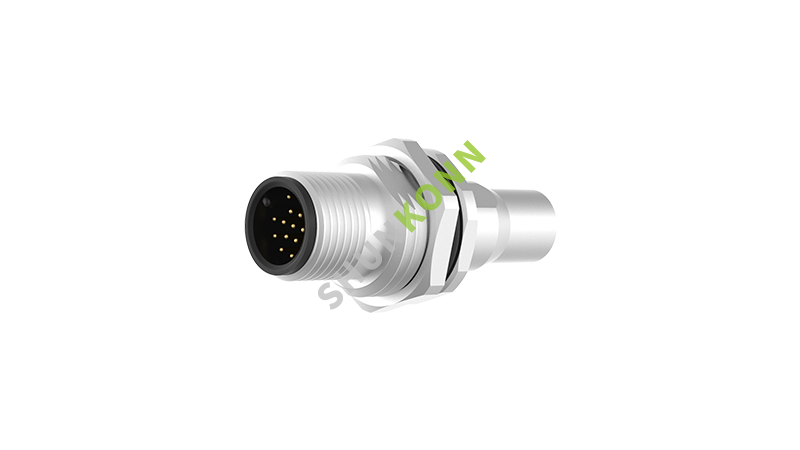

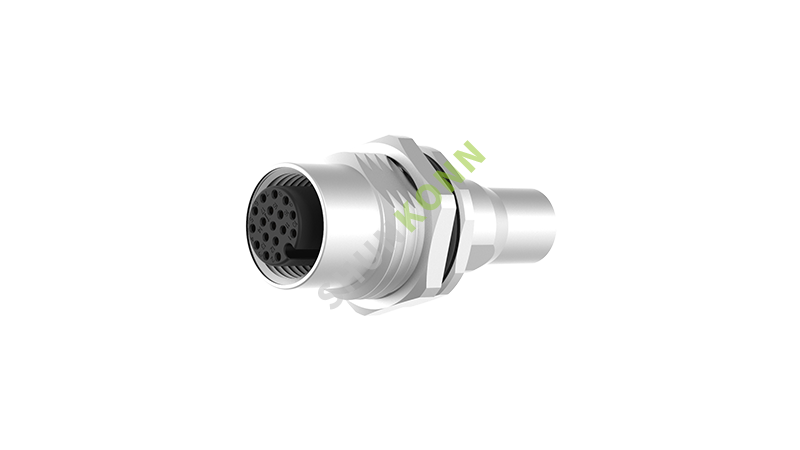

M12A编码连接器

M12A编码连接器

用于传感器和执行器的标准信号连接，支持2-17芯配置。

查看详情

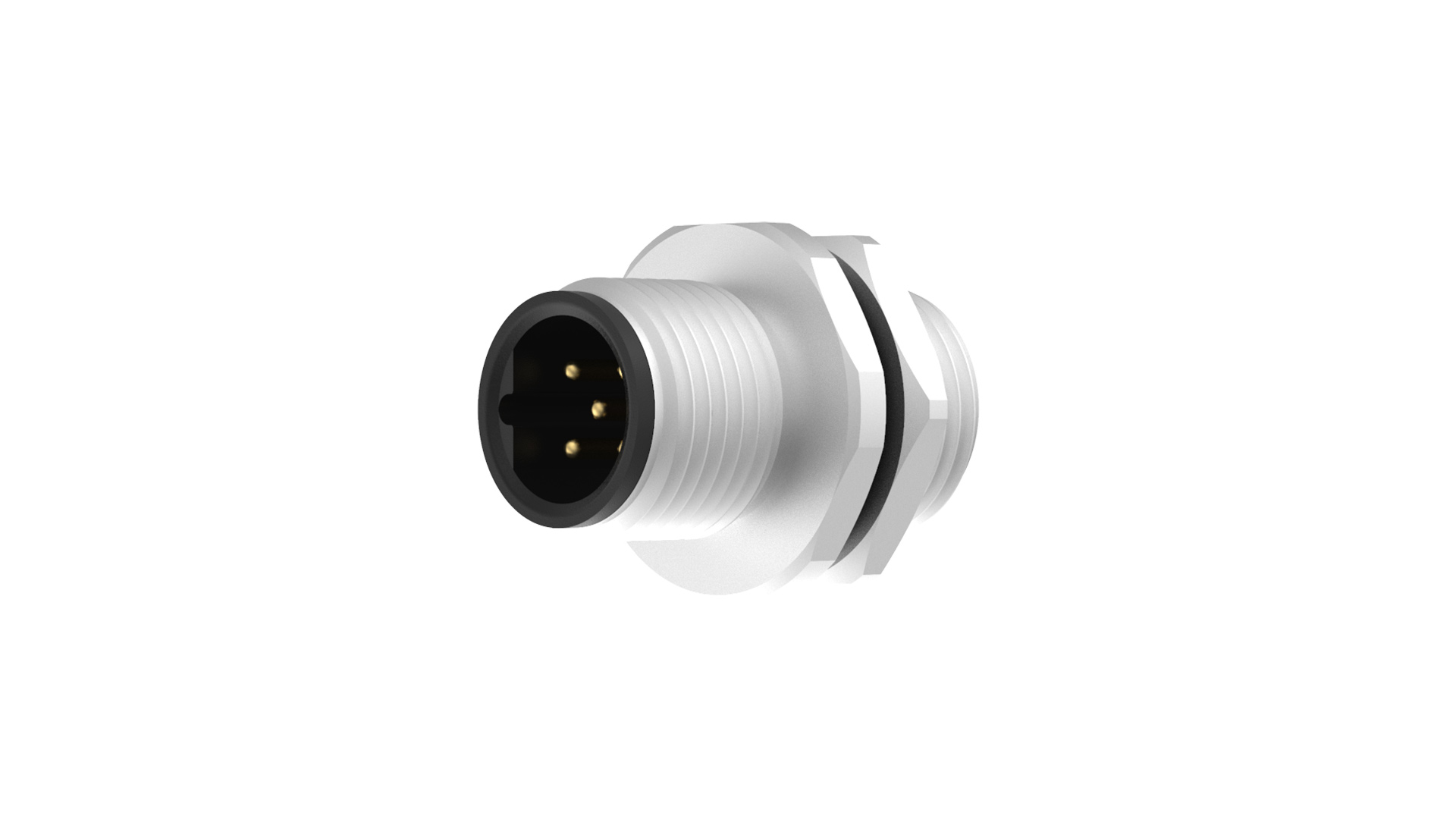

M12B编码连接器

M12B编码连接器

作为专为现场总线（Fieldbus）和特定控制系统设计的接口方案

查看详情

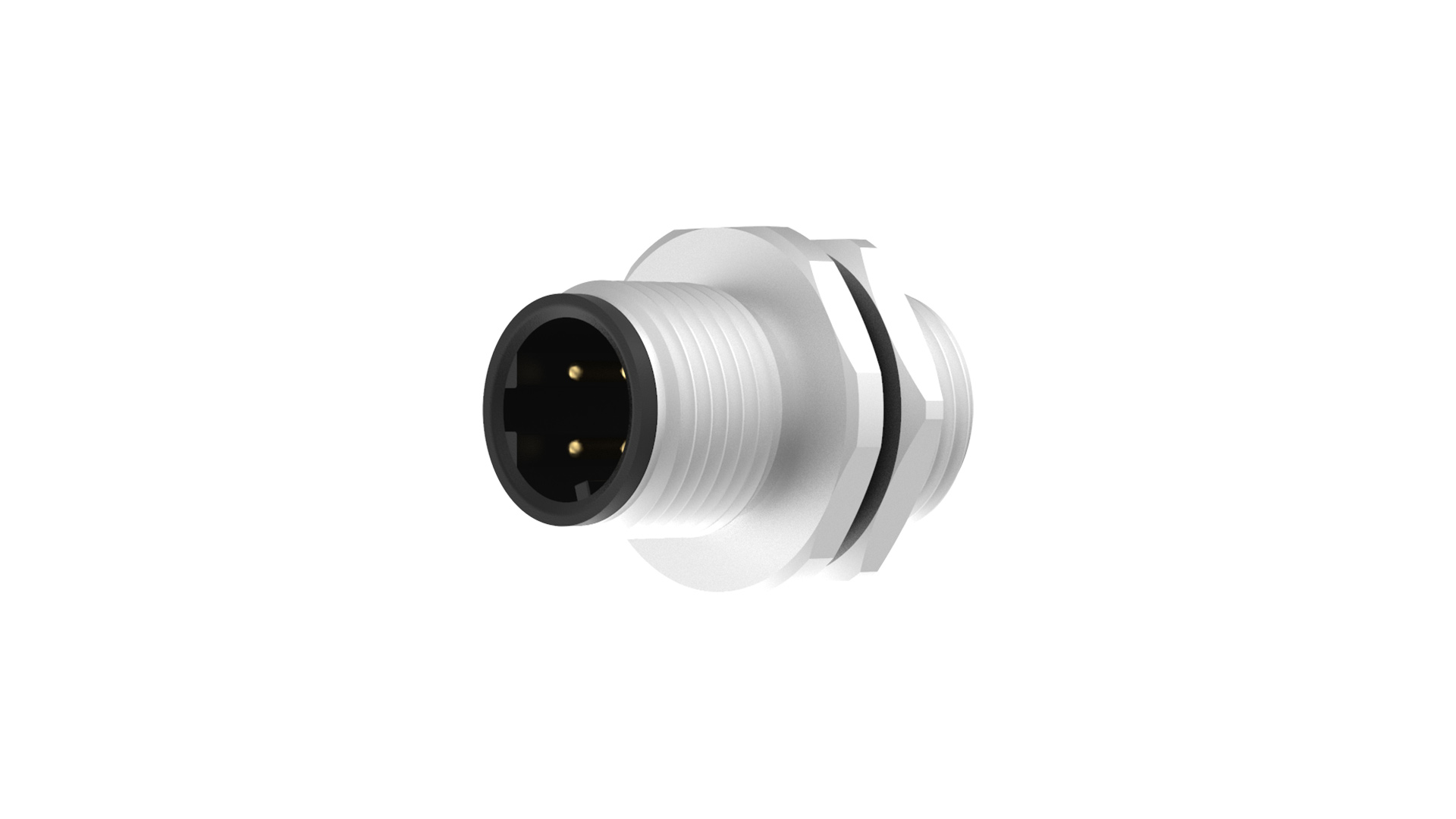

M12D编码连接器

M12D编码连接器

主要应用于数据传输场景，特别是支持100Mbps速率的快速以太网应用。

查看详情

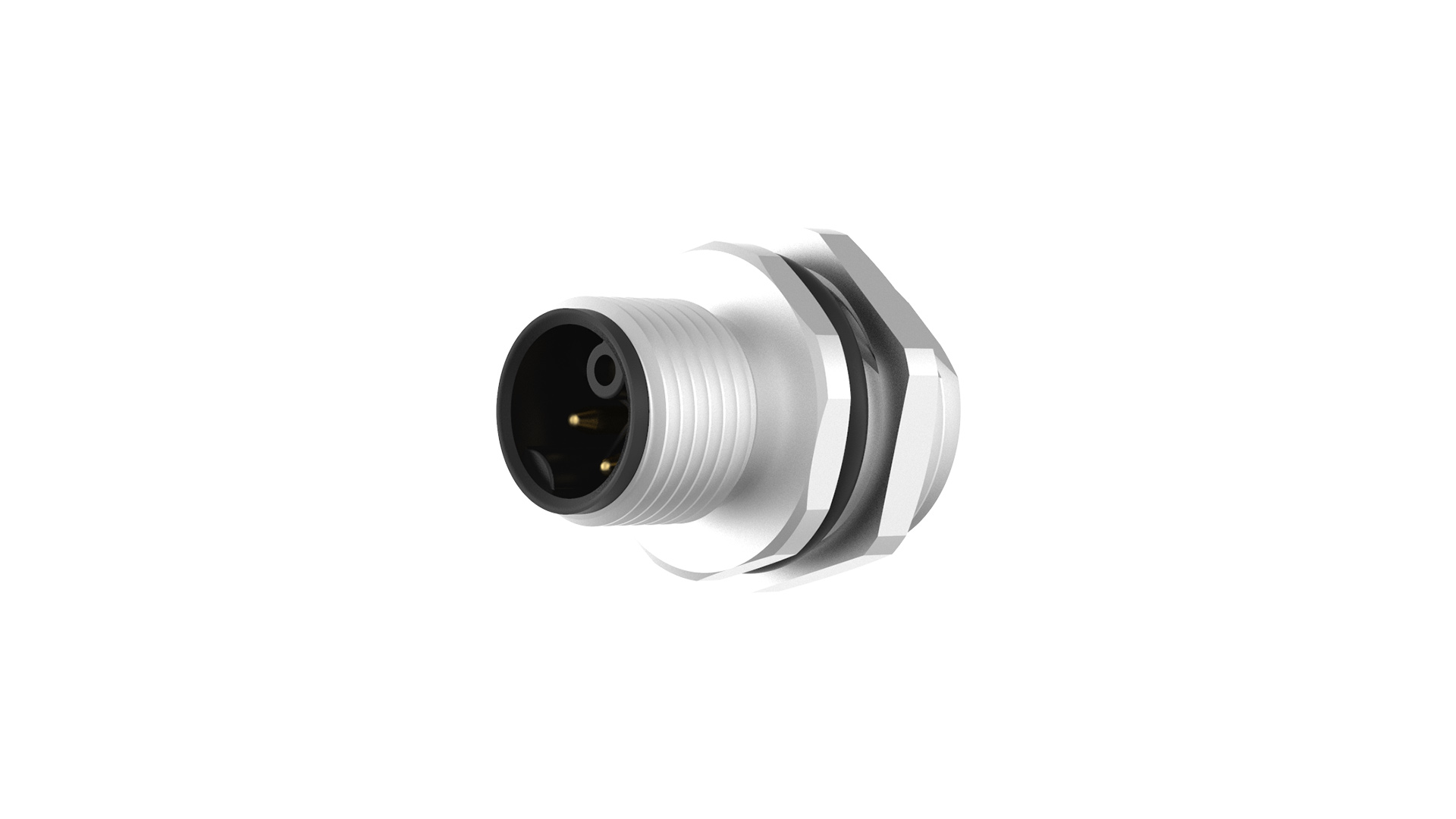

M12K编码连接器

M12K编码连接器

高功率连接器，支持高达630V/16A的电源传输。

查看详情

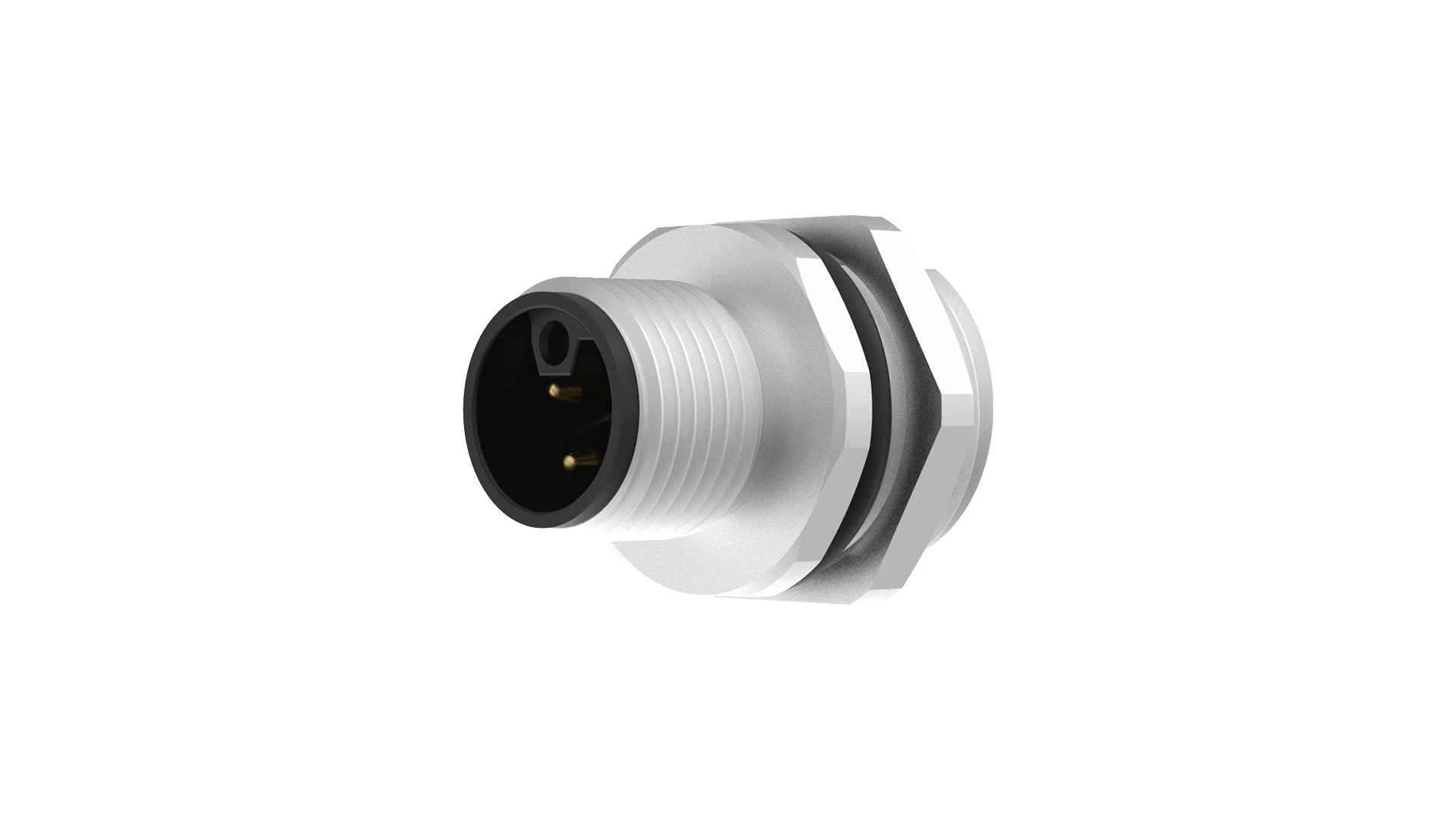

M12L编码连接器

M12L编码连接器

专为工业环境中高功率传输需求而设计的圆形连接器解决方案。

查看详情

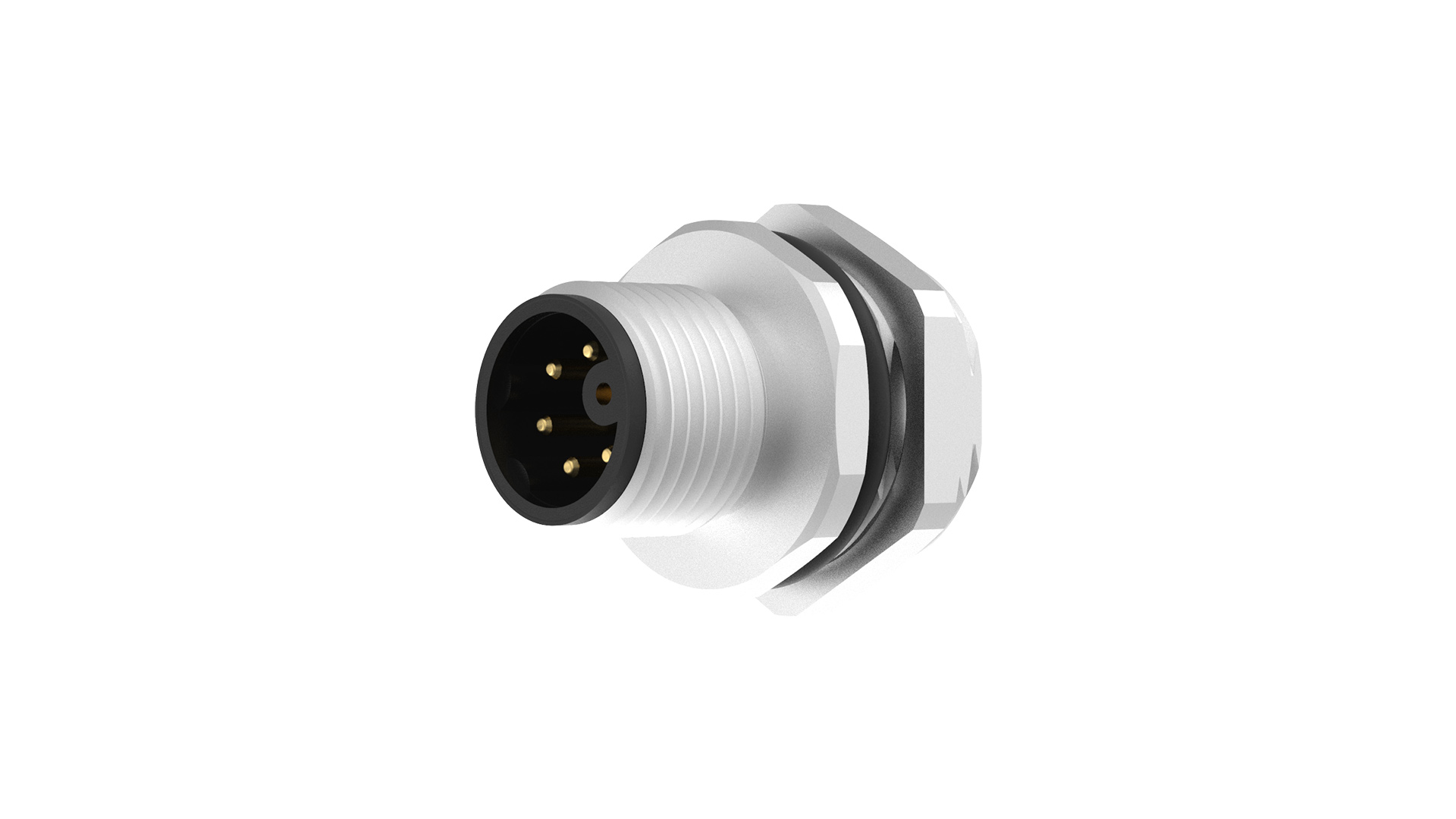

M12M编码连接器

M12M编码连接器

直流电源连接器，支持高达63V/12A的电源传输。

查看详情

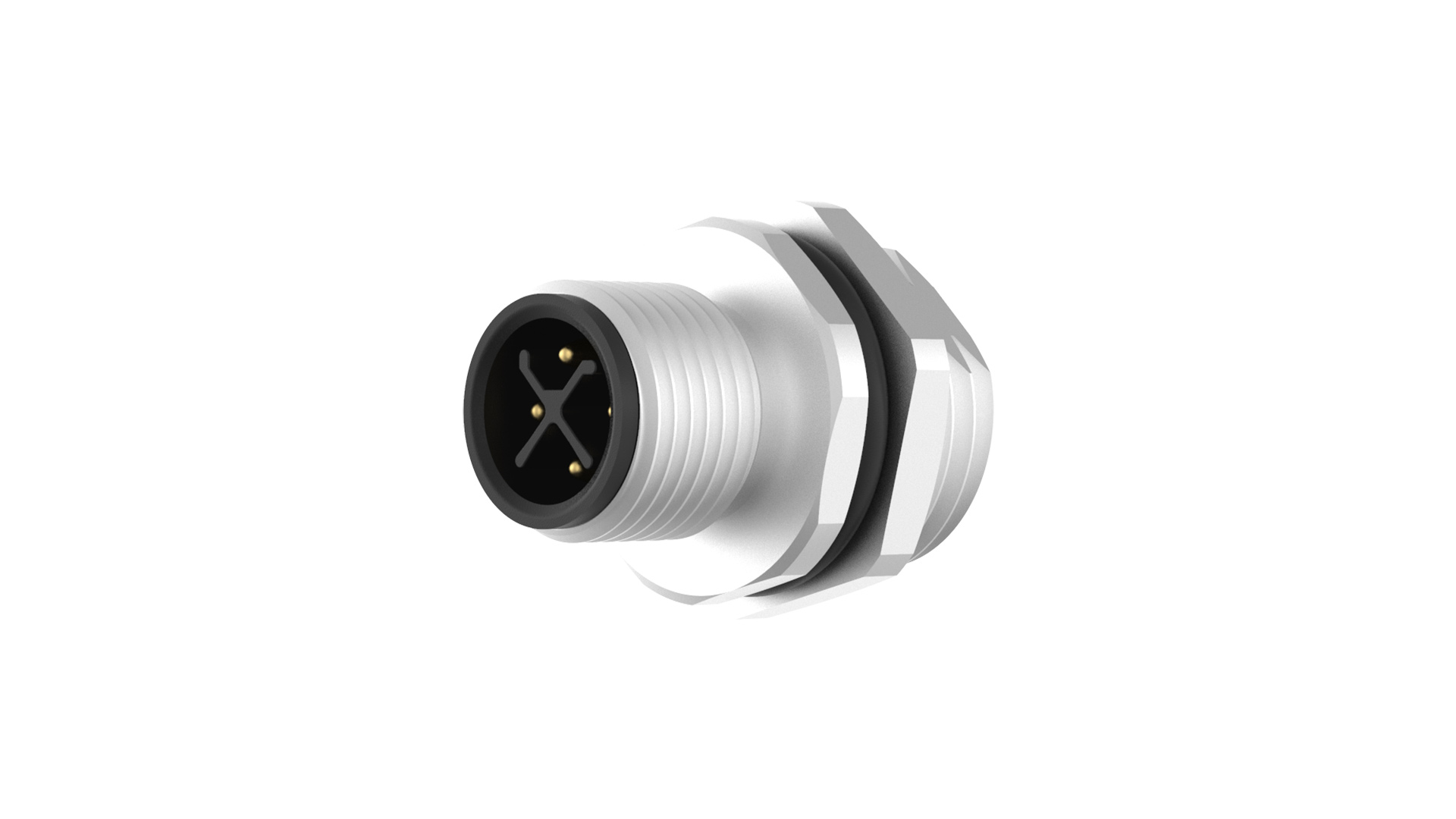

M12S编码连接器

M12S编码连接器

主要应用于交流（AC）电源供电场景，具备高可靠性、优异的防护性能及广泛的行业兼容性。

查看详情
M12T编码连接器

M12T编码连接器

主要用于区分电源连接与其他信号或数据连接，防止误插。

查看详情

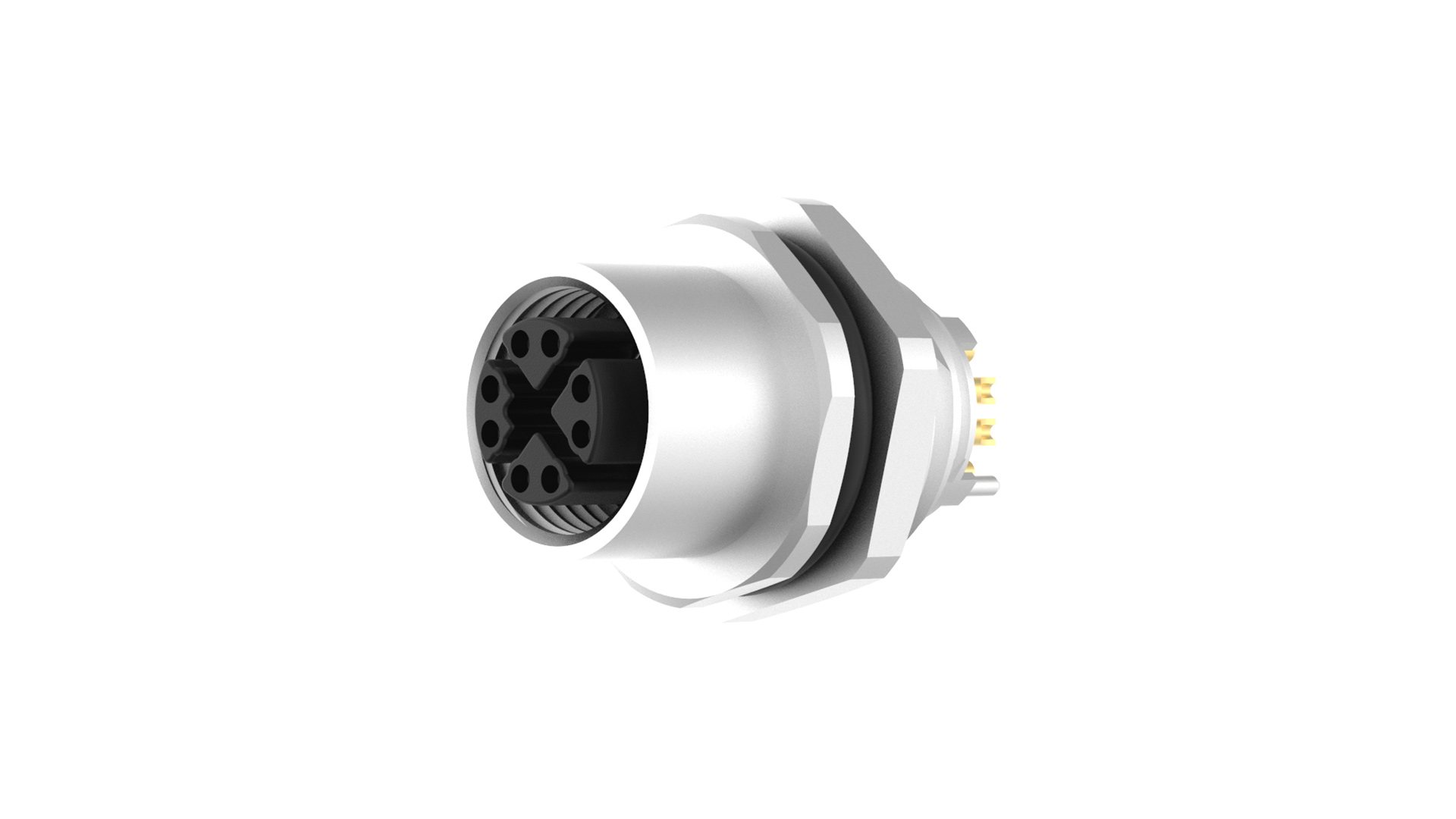

M12X编码连接器

M12X编码连接器

高性能工业以太网连接器，支持10GBASE-T1，适用于工业4.0应用。

查看详情

M12圆形连接器技术规格



电气性能

  • 额定电压：最高250V
  • 额定电流：1A–16A（视型号）
  • 接触电阻：≤5mΩ
  • 绝缘电阻：≥100MΩ


机械性能

  • 插拔寿命：≥500次
  • 锁紧方式：M12×1螺纹锁紧
  • 结构形式：直头 / 弯头 / 面板式


环境性能

  • 防护等级：IP67 / IP68
  • 工作温度：-40℃ ~ +85℃
  • 抗振动性能：工业级标准


材料

  • 外壳：黄铜镀镍 / 不锈钢
  • 触点：镀金铜合金
  • 绝缘体：高强度工程塑料（PA9T、PA66）

M12圆形连接器应用领域

工业自动化系统

用于PLC、IO模块及控制系统连接

传感器与检测系统

用于光电、接近及压力传感器

机器人系统

用于关节控制及信号传输

机器视觉系统

用于工业相机与控制器连接

工业以太网

支持Profinet / EtherCAT通信

伺服与驱动系统

用于编码器与驱动器连接

包装与输送设备

适用于高速自动化生产线

新能源设备

用于储能与控制系统连接

如何选择合适的M12圆形连接器？


1

确定用途

明确连接器用于信号传输、电源供电还是数据通信，这是选型的首要依据。


2

选择编码类型

根据应用场景选择A/B/D/X/S/T等编码类型，不同编码对应不同的协议与功能，防止误插。


3

选择芯数

根据信号或电源回路数量选择2/3/4/5/8/12/17芯配置，确保满足当前及未来扩展需求。


4

确定结构类型

根据安装空间和布线方向选择直头、弯头或面板安装形式，优化走线布局与装配效率。


5

防护等级选择

根据使用环境选择IP67或IP68防护等级，确保在粉尘、水淋或浸泡条件下可靠运行。


6

屏蔽需求

若处于强电磁干扰环境，需选择带屏蔽层的连接器，保障信号完整性与数据传输稳定性。

M8、M9与M12圆形连接器区别

项目 M8 M9 M12
尺寸 最小 小 中
载流能力 低 中 高
应用 传感器 紧凑设备 工业自动化
防护等级 IP67 IP67 IP67 / IP68
通信能力 基础信号 信号 工业以太网
安装空间 极小 小 中等

CONNODER康诺德制造实力

从模具开发到出厂检测，全流程自主可控，确保每一颗M12圆形连接器的精密与可靠

模具开发
自有模房配备慢走丝与镜面火花机，模具精度达±0.005mm，支持48小时快速出样，从源头保障产品一致性。
↓
精密注塑
进口立式注塑机配合恒温恒湿车间，确保塑胶件尺寸稳定、无毛边，满足M9连接器对密封性与插拔手感的高要求。
↓
CNC加工
多轴联动CNC加工中心精准车削金属外壳与端子，螺纹公差控制在±0.01mm内，保证锁紧顺滑与屏蔽完整性。
↓
自动组装
全自动组装产线集成视觉定位与扭矩控制，每小时产能超3000pcs，杜绝人工装配误差，确保批量品质均一。
↓
在线检测
产线嵌入CCD视觉检测与电气测试工位，实时筛查端子偏移、绝缘不良等缺陷，不良品自动剔除，零缺陷流入下道工序。
↓
出厂检测
每批次执行IP67防水气密性测试、500次插拔寿命验证及盐雾试验，所有检测报告随货提供，数据可追溯。
↓
包装运输
防静电托盘+独立PE袋+防震外箱三重防护，标签含批次号与二维码，支持MES系统扫码入库，物流全程可追踪。
↓
品质管理
通过ISO9001认证，推行SPC统计过程控制，关键工序CPK≥1.33，持续改进驱动零缺陷交付。
生产流程示意图
插拔力测试仪
可编程恒温恒湿试验箱

M12圆形连接器常见问题

M12连接器是什么标准？
M12连接器遵循IEC 61076-2-101国际标准，该标准定义了M12圆形连接器的尺寸、电气性能、机械性能及编码方式，确保不同制造商产品之间的兼容性与互换性。
M12支持哪些工业协议？
M12连接器广泛支持主流工业通信协议，包括PROFINET、EtherCAT、EtherNet/IP、Modbus TCP、CANopen、DeviceNet等，不同协议通常对应特定的编码类型（如D-code用于百兆以太网，X-code用于千兆以太网）。
M12和M8有什么区别？
M12螺纹直径为12mm，M8为8mm。M12载流能力更高，支持更多芯数（最多17芯）和更高速的数据通信；M8体积更小，适用于空间受限的传感器连接场景。两者防护等级均可达IP67，但M12还可提供IP68选项。
M12可以用于以太网吗？
可以。D-code M12连接器支持100Mbps工业以太网（如PROFINET），X-code M12连接器支持高达10Gbps的千兆/万兆以太网传输，是工业现场总线与机器视觉系统的理想选择。
M12是否防水？
是的。标准M12连接器在正确锁紧状态下至少达到IP67防护等级（防短时浸水），部分型号可达IP68（支持持续水下使用，具体深度和时间由制造商定义），完全满足工业潮湿、冲洗及户外环境需求。
M12有几种编码方式？
常见编码包括A-code（信号/直流电源）、B-code（现场总线）、D-code（百兆以太网）、X-code（千兆以太网）、S-code/T-code/L-code（交流/直流大功率电源）等。不同编码通过键位设计防止误插，确保电气安全与协议匹配。
M12可以定制线缆长度吗？
可以。connoder康诺德提供预接线缆组件定制服务，可根据实际需求指定线缆长度、护套材质（PVC/PUR/LSZH）、屏蔽类型及两端连接器配置，以适应特定设备布局与环境要求。
M12适用于户外环境吗？
适用。M12连接器工作温度范围通常为-40℃至+85℃，外壳采用镀镍黄铜或不锈钢，具备优异的耐腐蚀与抗UV性能。配合IP67/IP68防护等级及PUR外护套线缆，可长期稳定运行于户外严苛环境。
是否支持OEM/ODM？
支持。connoder康诺德提供OEM/ODM服务，包括自定义针脚定义、特殊编码、品牌标识、包装设计及认证协助（如FCC、CE），满足客户差异化产品需求与合规要求。
插拔寿命是多少？
标准M12连接器的机械插拔寿命≥100次，高品质产品可达500次甚至1000次以上。实际寿命受操作规范、环境条件及维护频率影响，建议在频繁插拔场景中选择高耐久型号并定期检查接触状态。
