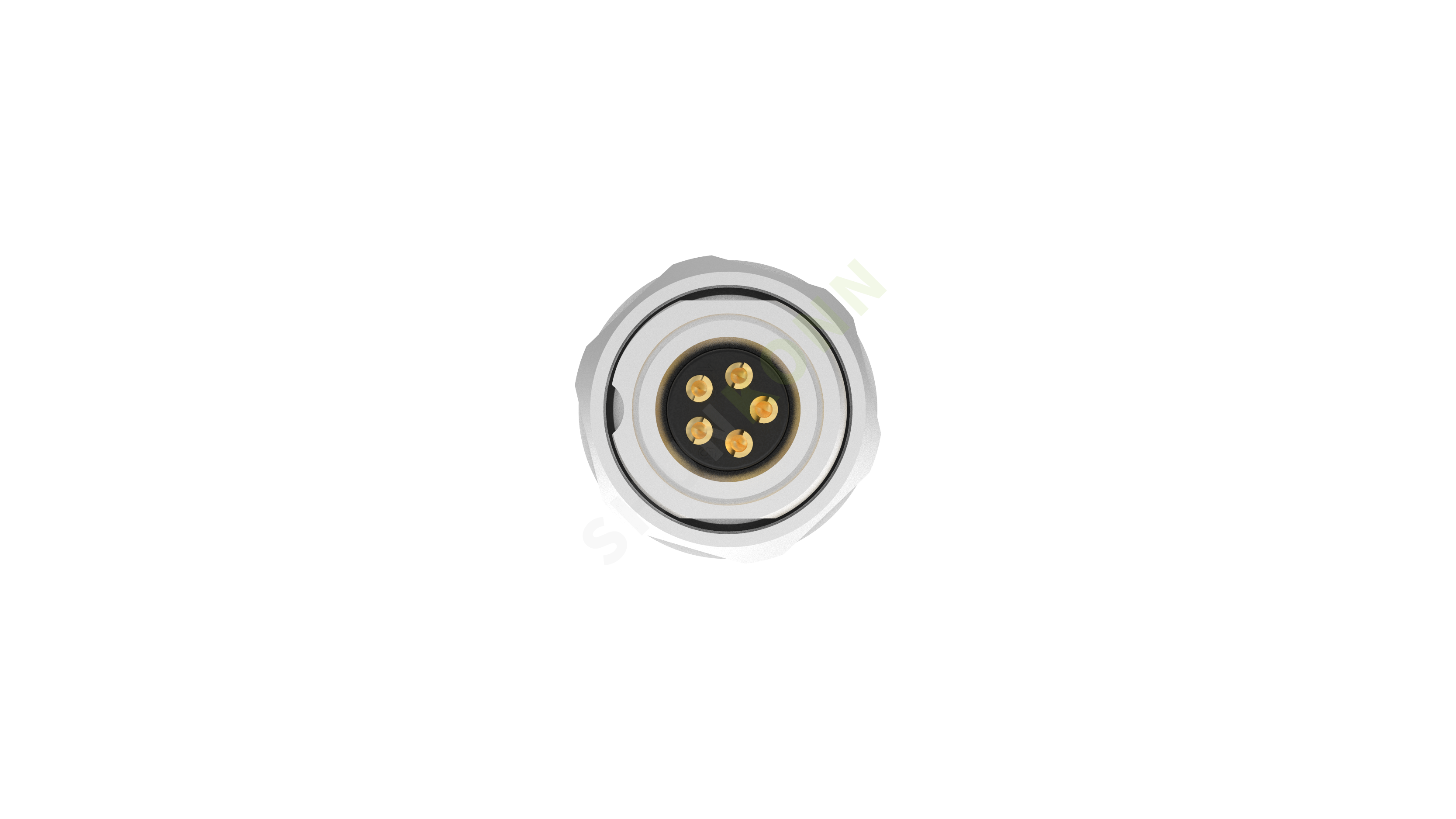

紧凑性：M9圆形连接器以其较小的外形尺寸（直径约为9毫米，适合空间受限的应用环境。
防护等级：M9元连接器具有IP67或更高的防护等级，能够防尘防水，在恶劣环境中也能保持良好的性能
端接方式：焊接端接和浸焊PCB连接，此外还有电缆安装版本，适用于直接与电缆连接的情况
材料选择：采用高质量的工程塑料或者金属外壳，并配备镀金触点以确保良好的电接触性能。
额定电压：根据具体型号的不同，M9连接器的额定电压可以达到125VAC或更高
额定电流：每个触点可承载高达4A的电流。
锁定机制：螺纹锁紧机构是M9连接器的标准配置，提供了安全可靠的连接，防止因振动或其他机械应力导致的意外断开。
作为传感器和执行器之间的接口，尤其是在自动化生产线上。
在商业照明系统中作为电源和控制信号的连接点。
在航空控制器和其他需要高可靠性连接的设备中使用
| 针/孔芯数 |
8针 |
| 插头类型 |
公头 |
| 防呆键位 |
A |
| 直头/ 弯头 |
直头 |
| 端子连接方式 |
插板型 |
| 安装类型 |
板前安装（后锁） |
| 防护等级 |
IP68 |
| 线规/尺寸 |
26AWG/0.14mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
60V |
| 额定冲击电压 |
1500V |
| 额定电流 |
3A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
M9圆形连接器尺寸图
M9圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
| MC09NM-02F2LSLNS1701 |
2
|
4A
|
125V
|
125V
|
24
|
0.25
|
|
| MC09NM-03F2LSLNS1701 |
3
|
4A
|
125V
|
125V
|
24
|
0.25
|
|
| MC09NM-04F2LSLNS1701 |
4
|
3A
|
125V
|
125V
|
24
|
0.25
|
|
| MC09NM-05F2LSLNS1701 |
5
|
3A
|
125V
|
125V
|
24
|
0.25
|
|
| MC09NM-06F2LSLNS1701 |
6
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
| MC09NM-07F2LSLNS1701 |
7
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
| MC09NM-08F2LSLNS1701 |
8
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
M9圆形连接器编码参数
| 芯数 | 2 | 3 | 4 | 5 |
| 公端 |  |
 |
 |
 |
| 6 | 7 | 8 | ||
 |
|
 |
||
| 芯数 | 2 | 3 | 4 | 5 |
| 母端 |  |
 |
 |
 |
| 6 | 7 | 8 | ||
 |
 |
 |
M9圆形连接器接线定义
| 芯数 | 2 Pin 芯线颜色 | 芯数 | 6 Pin 芯线颜色 | ||
| 1 | BN |  |
1 | BN | |
| 2 | BU |  |
2 | WH |  |
| 3 | BU | |
|||
| 4 | BK |  |
|||
| 芯数 | 3 Pin 芯线颜色 | 5 | GY |  |
|
| 1 | BN | |
6 | PK |  |
| 2 | BU | |
|||
| 3 | BK | |
芯数 | 7 Pin 芯线颜色 |
|
| 1 | WH | |
|||
| 芯数 | 4 Pin 芯线颜色 | 2 | BN | |
|
| 1 | BN | |
3 | GN |  |
| 2 | WH | |
4 | YE |  |
| 3 | BU | |
5 | GY | |
| BK | |
6 | PK | |
|
| 7 | BU | |
|||
| 芯数 | 4 Pin 芯线颜色 | ||||
| 1 | BN | |
芯数 | 8 Pin 芯线颜色 | |
| 2 | WH | |
1 | WH | |
| 3 | BU | |
2 | BN | |
| 4 | BK | |
3 | GN | |
| 5 | GY | |
4 | YE | |
| 5 | GY | |
|||
| 6 | PK | |
|||
| 7 | BU | |
|||
| 8 | RD |  |
|||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
M9圆形连接器PCB芯位图
| 芯数 | 2 | 3 | 4 | 5 |
| 公端 |  |
 |
 |
 |
| 6 | 7 | 8 | ||
 |
 |
 |
||
| 芯数 | 2 | 3 | 4 | 5 |
| 母端 |  |
 |
 |
 |
| 6 | 7 | 8 | ||
 |
 |
 |
