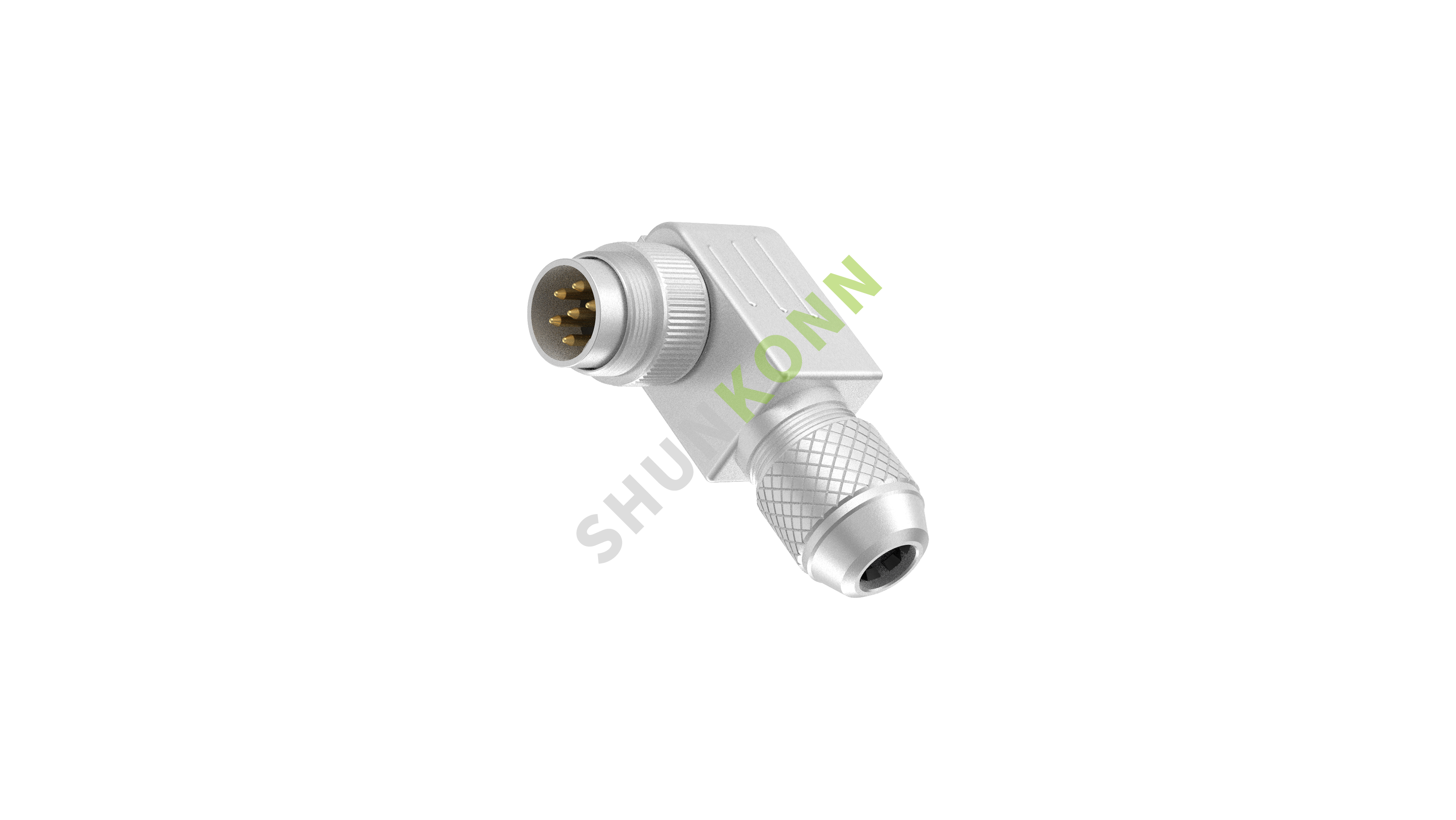

安装形式：采用全金属组装结构设计，便于现场快速装配，提升安装效率。
外壳材质：外壳选用铜合金材料，并进行镀镍处理，具有优异的耐腐蚀性和耐磨性。
胶芯材料：连接器胶芯采用PA66+GF（增强尼龙）材料，具备良好的耐热性、抗冲击性和尺寸稳定性。
屏蔽结构：内置电磁屏蔽层，可有效防止外部电磁干扰，保障信号传输的稳定性。
防护等级：达到IP67防护等级标准，完全防尘并可在短时间内浸水环境下正常运行。
电压与电流：根据不同的应用场景，支持从30V到250V的电压范围，以及从1A到7A的电流容量。
额定冲击电压：高达 1500V，具备较强的抗电压浪涌能力。
电阻性能：接触电阻低于 5mΩ，确保电能传输过程中的损耗极低；绝缘电阻不低于 100MΩ，有效防止漏电和短路现象的发生。
插拔寿命：超过 500次，端子采用黄铜或磷铜材质，表面经过实心镀金处理，抗氧化能力强，保证长时间频繁插拔仍保持稳定连接。
工业自动化领域：适用于PLC模块、传感器、执行器之间的信号与电源连接，满足工业现场对防护性、稳定性和耐用性的多重需求。
楼宇智能化系统：可用于安防监控、门禁控制、照明管理等系统的布线连接，实现高效、稳定的智能化管理。
通信设备：适用于基站、交换机、光纤终端盒等基础设施，保障通信链路的稳定性与可靠性。
广泛用于轨道交通、新能源、智能制造装备等领域。
| 芯数 |
2针 |
| 插头类型 |
母端 |
| 防呆键位 |
常规编码 |
| 端子连接方式 |
焊接型 |
| 安装类型 |
直角金属组装 |
| 防护等级 |
IP68 |
| 线规/尺寸 |
20AWG/0.75mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装） -20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
250V |
| 额定冲击电压 |
1500V |
| 额定电流 |
7A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |

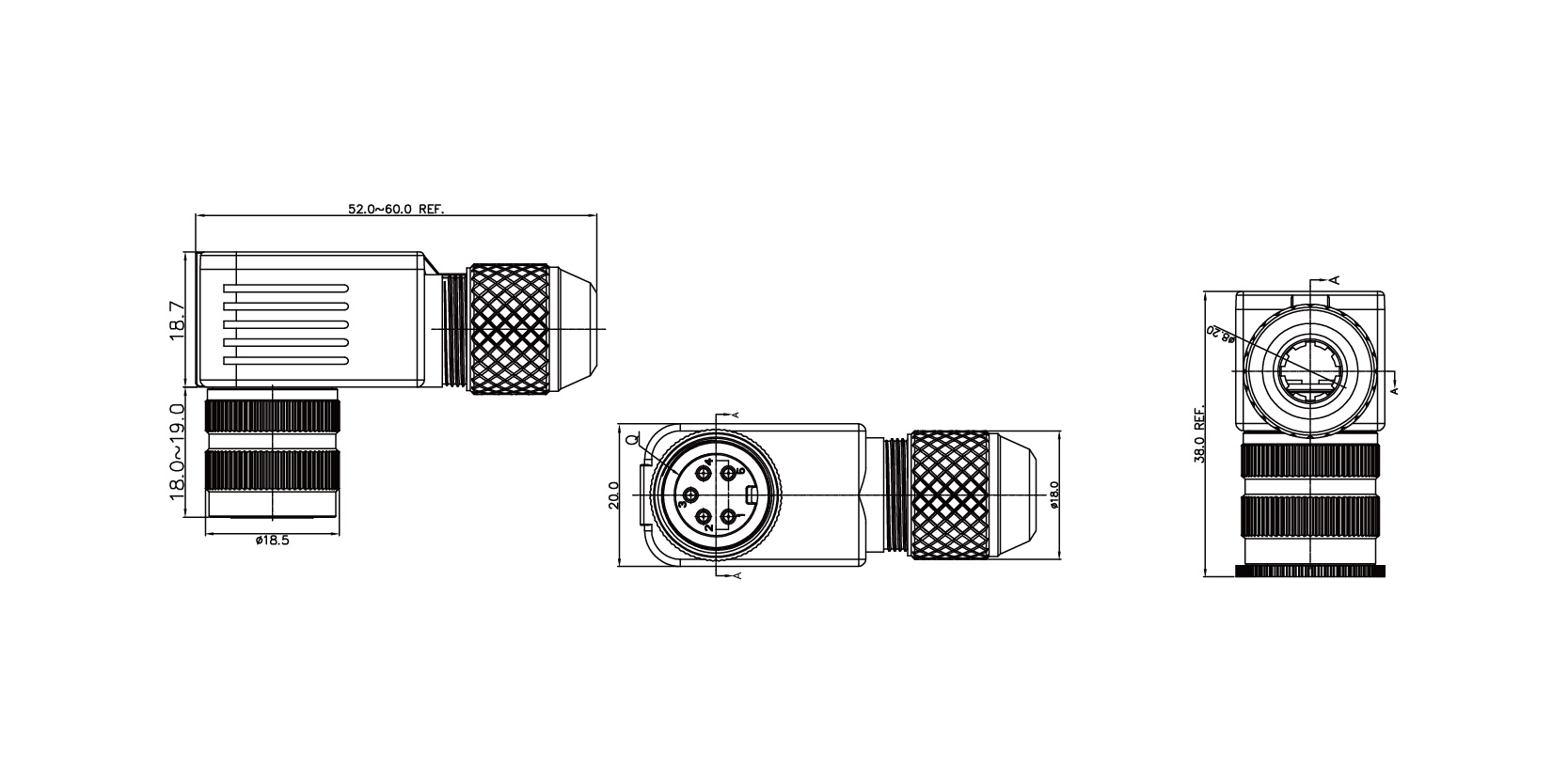

M16圆形连接器尺寸图
产品参数
| 产品型号 | 芯数 | 额定电流 | 额定电压 | 线规/尺寸 | ||
| A/C | D/C | AWG | mm² | |||
| MC16NF-02U4LSANR401 | 2 | 7A | 125V | 32V | 20 | 0.75 |
| MC16NF-03U4LSANR401 | 3 | 7A | 250V | 32V | 20 | 0.75 |
| MC16NF-04U4LSANR401 | 4 | 6A | 250V | 32V | 20 | 0.75 |
| MC16NF-05U4LSANR401 | 5/5A | 6A | 60V | 32V | 20 | 0.75 |
| MC16NF-06U4LSANR401 | 6 | 5A | 250V | 32V | 20 | 0.75 |
| MC16NF-07U4LSANR401 | 7/7A | 5A | 125V | 32V | 20 | 0.75 |
| MC16NF-08U4LSANR401 | 8 | 5A | 60V | 32V | 20 | 0.75 |
| MC16NF-12U4LSANR401 | 12 | 3A | 60V | 32V | 24 | 0.25 |
| MC16NF-14U4LSANR401 | 14/14A | 3A | 60V | 32V | 24 | 0.25 |
| MC16NF-16U4LSANR401 | 16 | 3A | 60V | 32V | 24 | 0.25 |
| MC16NF-19U4LSANR401 | 19 | 3A | 60V | 32V | 24 | 0.25 |
| MC16NF-24U4LSANR401 | 24 | 1A | 60V | 32V | 24 | 0.25 |
编码参数
| 芯数 | 2 | 3 | 4 | 5 | 芯数 | 5A |
| 公端 |
|
|
|
|
公端 |
|
| 6 | 7 | 8 | 12 | 7A | ||
|
|
|
|
|
|
||
| 14 | 16 | 19 | 24 | 14A | ||
|
|
|
|
|
|
||
| 芯数 | 2 | 3 | 4 | 5 | 芯数 | 5A |
| 母端 |
|
|
|
|
母端 |
|
| 6 | 7 | 8 | 12 | 7A | ||
|
|
|
|
|
|
||
| 14 | 16 | 19 | 24 | 14A | ||
|
|
|
|
|
|
SKM16系列 M16连接器板前安装2PIN公头焊接式M18*0.75
SKM16系列 M16连接器板后安装2PIN公头焊接式M18*0.75
SKM16系列 M16连接器方型法兰2PIN公头焊接式20*20
SKM16系列 M16连接器普通包胶式2PIN公头焊接式 M16*0.75 带短屏蔽
| 产品参数 |
SKM16系列 M16连接器直式金属组装2PIN母头焊接式 M18*0.75
|
SKM16系列 M16连接器直式金属组装2PIN公头焊接式 M16*0.75
|
SKM16系列 M16连接器直式塑胶组装2PIN母头焊接式 M16*0.75
|
SKM16系列 M16连接器直式塑胶组装2PIN公头焊接式 M16*0.75
|
|---|---|---|---|---|
| 二级类别 | M16 连接器 | M16 连接器 | M16 连接器 | M16 连接器 |
| 形状 | 直 | 直 | 直 | 直 |
| 芯数 | 2 | 2 | 2 | 2 |
| 防呆类型 | 常规 | 常规 | 常规 | 常规 |
| 防护等级 | IP68 | IP68 | IP68 | IP68 |
| 接线方式 | 焊接式 | 焊接式 | 焊接式 | 焊接式 |
| 安装类型 | 直式金属组装 | 直式金属组装 | 直式塑胶组装 | 直式塑胶组装 |
| 性别 | 母头 | 公头 | 母头 | 公头 |
| 屏蔽类型 | 屏蔽 | 屏蔽 | 屏蔽 | 屏蔽 |
| 外壳材料 | 金属 | 金属 | 金属 | 金属 |
| 额定电压 | 250V | 250V | 250V | 250V |
| 额定电流 | 7A | 7A | 7A | 7A |
| 接触电阻 | 5mΩ | 5mΩ | 5mΩ | 5mΩ |
