7/8圆形连接器母端面板式板后安装3-6芯焊线式7/8-16UNF

产品系列号 : 7/8 产品编码 : MC78NF-XXR2LSLNS1801 产品简介 :

7/8 圆形连接器是一款专为工业自动化设计的高可靠性电源与信号接口,采用 7/8"-16UN 螺纹锁紧结构,具备卓越的抗震与稳定性。其防护等级可达 IP67,适用于潮湿、粉尘、振动等严苛环境。可提供 3、4、5、6 芯多种配置,满足传感器、执行器、电机等设备的连接需求

产品详细信息
技术数据商业数据下载配套产品关联产品相关视频

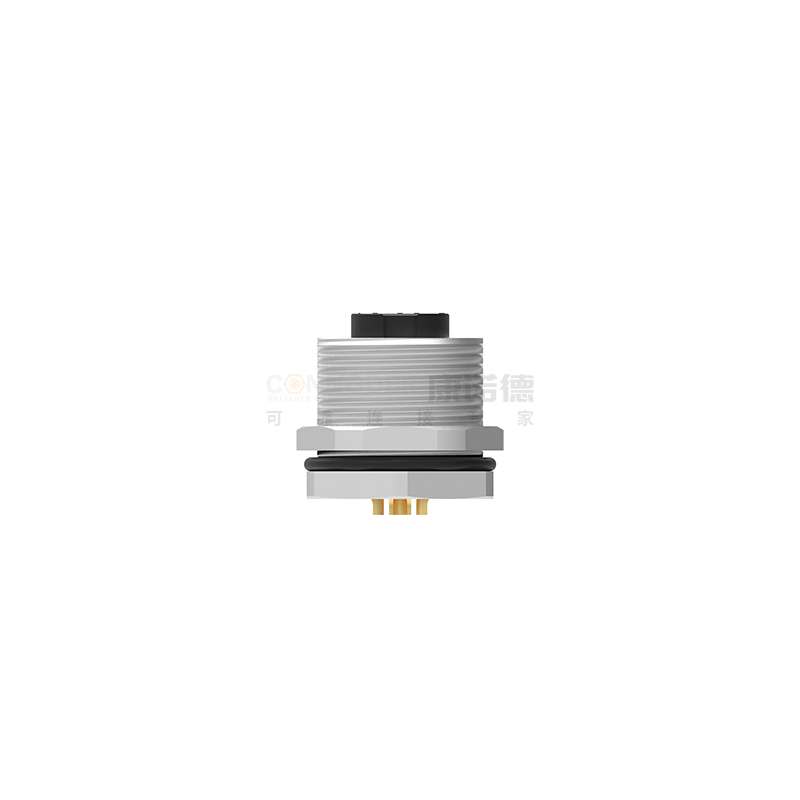

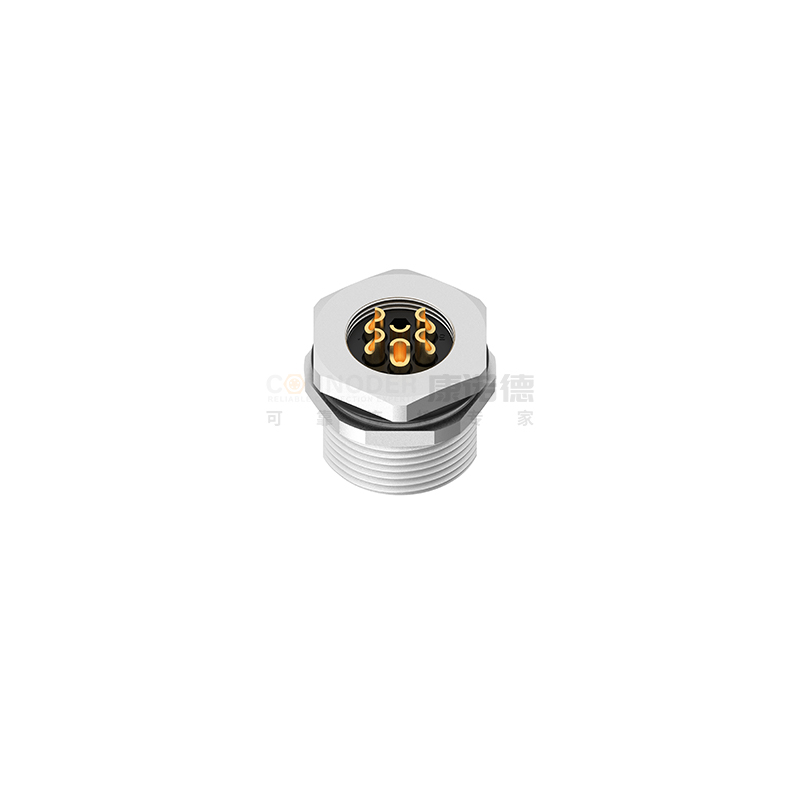

7/8圆形连接器母端面板式板后安装焊线式
7/8圆形连接器母端面板式板后安装焊线式

☑7/8 圆形连接器采用螺纹锁紧结构,稳定可靠,适合工业电源与信号传输,能在振动环境中保持牢固连接。
☑该连接器具备 IP67 防护等级,防水防尘性能卓越,可胜任室外、冲洗或潮湿环境的长期使用。
☑ 7/8 系列可选 3 至 6 芯配置,适用于传感器、执行器及电机等多类设备的电气连接需求。
☑ 其金属外壳坚固耐用,提供良好抗冲击与抗腐蚀能力,适配自动化生产线及户外应用。

操作注意事项
要达到规定的电气和机械参数,必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险,则必须用保护等级 >IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。
产品类型
7/8圆形连接器
应用
电力、信号
传感器类型
通用
性别
母端
核心数
3-6芯
编码
常规
螺纹类型
7/8-16UNF
外壳材质
铜镀镍
阻燃等级,符合UL 94
V0
密封材料
环氧树脂 / 橡胶
接触件材料
铜镀金
接触件载体材料
PA9T
安装类型
板后安装
开孔尺寸
Ø22.1*20.1(详情可查看图纸)
接触电阻
≤5mΩ
绝缘电阻
100 mΩ
额定电压
AC:300V
额定电流
13A、9A

产品型号
芯数
额定电流
额定电压
线规/尺寸
A/C
D/C
AWG
mm²
MC78NF-03R2LSLNS1801
3
13A
300V
300V
18
1
MC78NF-04R2LSLNS1801
4
9A
300V
300V
18
1
MC78NF-05R2LSLNS1801
5
9A
300V
300V
20
0.5
MC78NF-06R2LSLNS1806
6
9A
300V
300V
20
0.5



芯数 3 4 5 6
公端 7-8--Male-3Pin+Connector Coding Parameter M7-8--Male-4Pin+Connector Coding Parameter 7-8--Male-5Pin+Connector Coding Parameter 7-8--Male-6Pin+Connector Coding Parameter
芯数 3 4 5 6
母端 7-8--Female-3Pin+Connector Coding Parameter 7-8--Female-4Pin+Connector Coding Parameter 7-8--Female-5Pin+Connector Coding Parameter 7-8--Female-6Pin+Connector Coding Parameter

芯数 3Pin 芯线颜色 芯数 4Pin 芯线颜色 芯数 5Pin 芯线颜色
1 BK Image 1 BK Image 1 BK Image
2 BN Image 2 BU Image 2 BU Image
3 BU Image 3 BN Image 3 GNYE GNYE_b9e3ad9e9f.jpg
      4 WH Image 4 BN Image
            5 WH Image

插/拔周期
≥500 次
连接方式
焊接接线
触点类型
孔式插座
防护等级(安装后)
IP67/IP68
环境温度(运行)
-40℃ Tо +80℃(固定安装)
环境温度(运行)
-20℃至 +80℃(柔性安装)
包装单位
1 pc
最小订货量
1 pc
单件重量(不含包装)
30g

7/8圆形连接器系列

7/8 圆形连接器是一款专为工业自动化设计的高可靠性电源与信号接口,采用 7/8"-16UN 螺纹锁紧结构,具备卓越的抗震与稳定性。其防护等级可达 IP67,适用于潮湿、粉尘、振动等严苛环境。可提供 3、4、5、6 芯多种配置,满足传感器、执行器、电机等设备的连接需求
