M12圆形连接器区分不同的编码类型，以便适配不同应用需求。虽然这里不直接列出编码。但在实际应用中，这种编码区分了传感器信号、现场总线、数据高速传输或电源等不同用途，为系统集成时减少误接风险提供了保障。推荐建立与设备一致的选型标准，提高工程效率。
☑紧凑尺寸：M12 圆形连接器以其紧凑的外形著称，非常适合空间受限的应用场景。

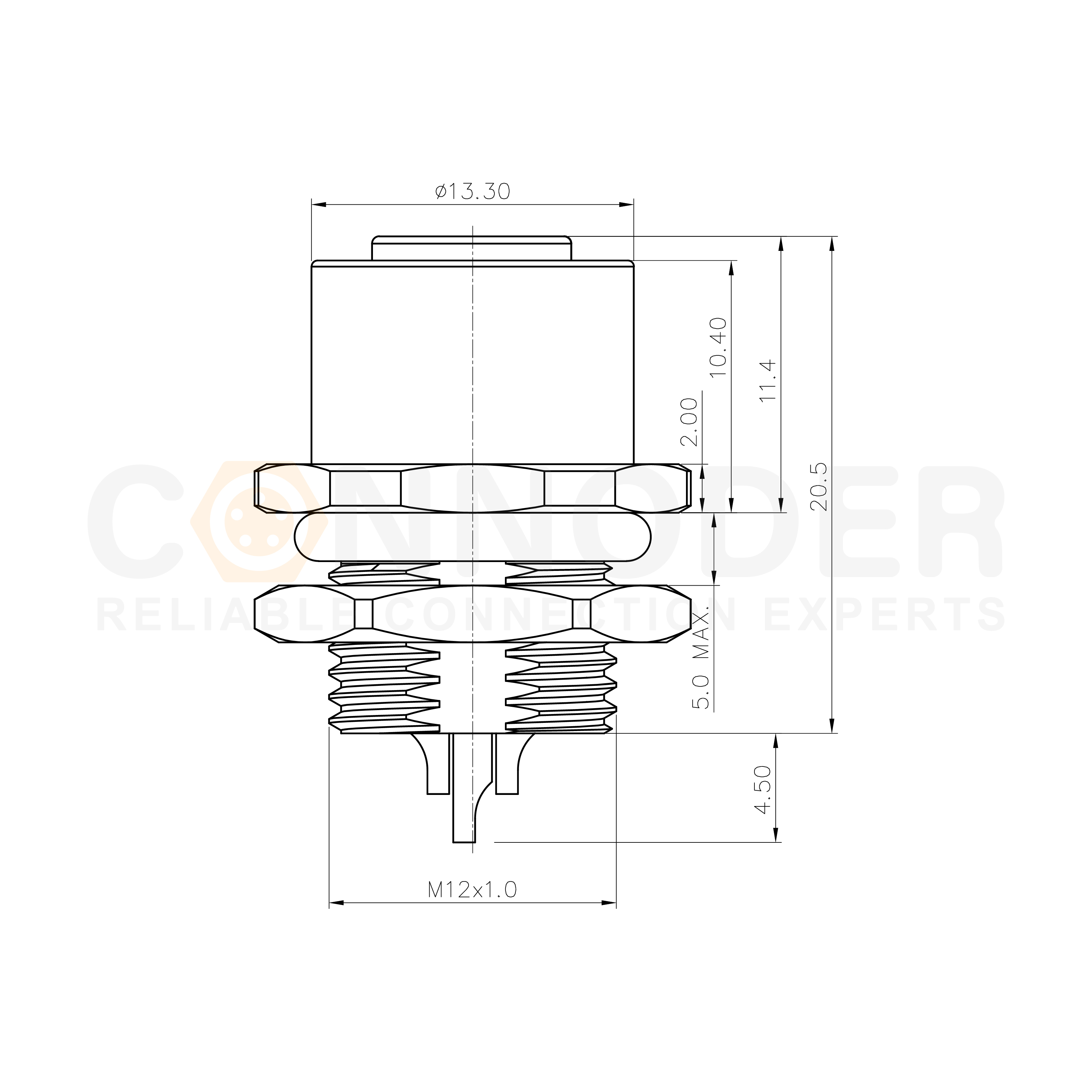

☑螺纹锁定机制：M12 圆形连接器配备 M12×1.0 规格的螺纹锁定机制，确保连接的安全性与稳定性。它能防止因振动或其他机械应力导致的意外断开，适用于振动频繁的工业环境。
☑工业环境应用。防护等级：其防护等级达到 IP67 甚至更高，具备防尘防水能力，适用于恶劣环境下的应用。
☑引脚配置：M12 圆形连接器提供多种引脚配置，常见的有 2-17 针设计，以满足不同的信号传输需求。
| 芯数 | 2A | 3A | 4A | 5A |
| 公端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
||
| 芯数 | 2A | 3A | 4A | 5A |
| 母端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
| 芯数 | 2 Pin 芯线颜色 | 芯数 | 3 Pin 芯线颜色 | 芯数 | 4 Pin 芯线颜色 A/B 编码 | |||
| 1 | BN |  |
1 | BN | |
1 | BN | |
| 2 | - |  |
2 | - | |
2 | WH |  |
| 3 | BU |  |
3 | BU | |
3 | BU | |
| 4 | BK |  |
4 | BK | |
|||
| - | ||||||||
| 芯数 | 4 Pin 芯线颜色 D 编码 | 芯数 | 5 Pin 芯线颜色 | 芯数 | 6 Pin 芯线颜色 | |||
| 1 | YE |  |
1 | BN | |
1 | BN | |
| 2 | WH | |
2 | WH | |
2 | WH | |
| 3 | OG |  |
3 | BU | |
3 | BU | |
| 4 | BU | |
4 | BK | |
4 | BK | |
| 5 | GY |  |
5 | - | |
|||
| 6 | GY | |
||||||
| 7 | RD |  |
||||||
| - | ||||||||
| 芯数 | 8 Pin 芯线颜色 | 芯数 | 12 Pin 芯线颜色 | 芯数 | 17 Pin 芯线颜色 | |||
| 1 | WH | |
1 | BN | |
1 | BN | |
| 2 | BN | |
2 | BU | |
2 | BU | |
| 3 | GN |  |
3 | WH | |
3 | WH | |
| 4 | YE | |
4 | GN | |
4 | GN | |
| 5 | GY | |
5 | PK |  |
5 | PK | |
| 6 | PK | |
6 | YE | |
6 | YE | |
| 7 | BU | |
7 | BK | |
7 | BK | |
| 8 | RD | |
8 | GY | |
8 | GY | |
| 9 | RD | |
9 | RD | |
|||
| 10 | VT |  |
10 | VT | |
|||
| 11 | OG | |
11 | OG | |
|||
| 12 | LTGN |  |
12 | LTGN | |
|||
| 13 | LTBU |  |
||||||
| 14 | BKWH |  |
||||||
| 15 | BNWH |  |
||||||
| 16 | RDWH |  |
||||||
| 17 | BUWH |  |
||||||
如欲了解更多有关我们的产品和服务，请给我们发信息，我们的专家将尽快与您联系。
CONNODER康诺德是一家专业开发和生产高品质恶劣环境的圆形连接器的领先制造商和供应商。 广泛应用于世界各地的汽车，宽带通信，商业航空航天，国防，工业，信息技术和数据通信，移动设备和移动网络。
