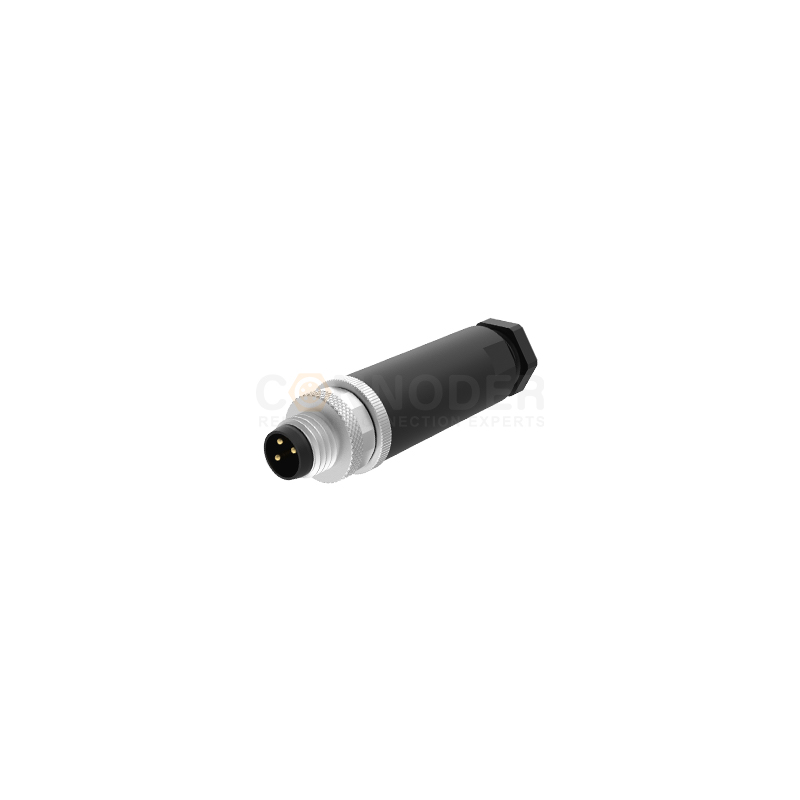

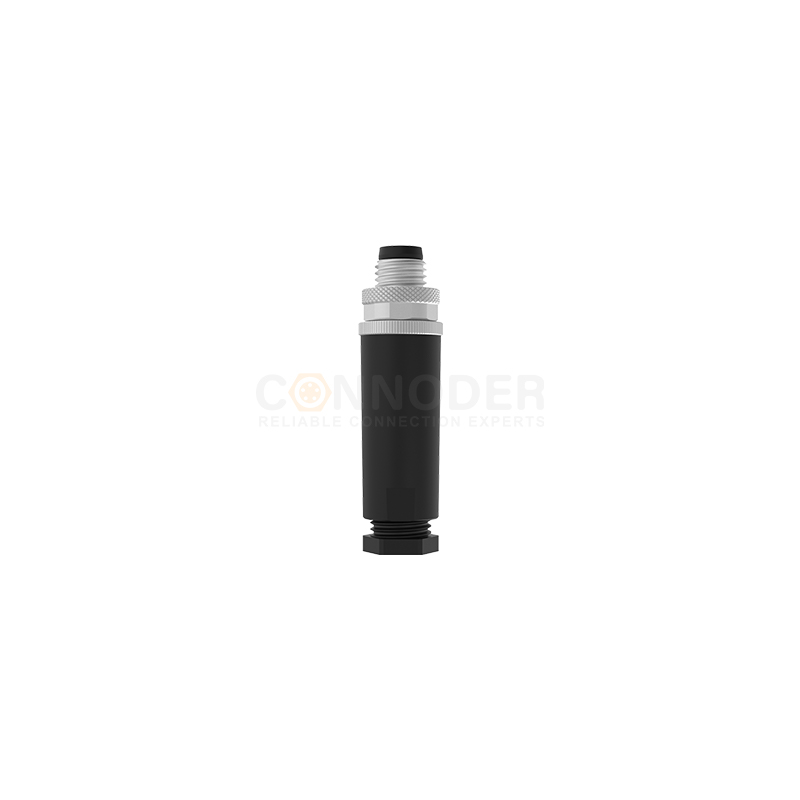

M8圆形连接器是工业领域的主流小型化连接装置。其直径为8毫米，螺纹规格为M8×1.0 ，适用于空间有限的场景。它基本防护等级为IP67，部分型号可达IP69K。能防水、防尘、防油、耐寒，在- 40°C至+ 80°C的温度范围内保持稳定。它采用金属接触面和螺丝锁定设计，接触电阻≤10毫欧，确保可靠的信号和电力传输。它广泛用于连接传感器和执行器等设备。
☑紧凑尺寸：M8 圆形连接器以其紧凑的外形著称，非常适合空间受限的应用场景。
☑螺纹锁定机制：M8 圆形连接器配备 M8×1.0 规格的螺纹锁定机制，确保连接的安全性与稳定性。它能防止因振动或其他机械应力导致的意外断开，适用于振动频繁的工业环境。
☑工业环境应用。防护等级：其防护等级达到 IP67 甚至更高，具备防尘防水能力，适用于恶劣环境下的应用。
☑引脚配置：M8 圆形连接器提供多种引脚配置，常见的有 3 针或 4 针设计，以满足不同的信号传输需求。
| 芯数 | 3A | 4A | 6A |
| 公端 |
|
|
|
| 8A | 5B | 4D | |
|
|
|
|
|
| 芯数 | 3A | 4A | 6A |
| 母端 |
|
|
|
| 8A | 5B | 4D | |
|
|
|
|
| 芯数 | 3 Pin 芯线颜色 | 芯数 | 4 Pin 芯线颜色 A编码 | 芯数 | 4 Pin 芯线颜色 D编码 | |||
| 1 | BN |  |
1 | BN | |
1 | BN | |
| 2 | - |  |
2 | - |  |
2 | - | |
| 3 | BU |  |
3 | BU | |
3 | BU | |
| 4 | BK |  |
4 | BK | |
4 | BK | |
| 芯数 | 5 Pin 芯线颜色 | 芯数 | 6 Pin 芯线颜色 | 芯数 | 8 Pin 芯线颜色 | |||
| 1 | BN | |
1 | WH | |
1 | WH | |
| 2 | - | |
2 | BN | |
2 | BN | |
| 3 | BU | |
3 | BU | |
3 | GN |  |
| 4 | BK | |
4 | BK | |
4 | YE |  |
| 5 | GY |  |
5 | GY | |
5 | GY | |
| 6 | PK |  |
6 | PK | |
|||
| 7 | BU | |
||||||
| 8 | RD |  |
||||||
