标准化设计：M12连接器遵循国际标准IEC 61076-2-101，确保了不同制造商之间的互换性和兼容性。
紧凑结构：尽管具有多种芯数选择，M12连接器依然保持了小巧的外形设计，适合空间有限的应用环境。
防护等级：IP67或更高的防护等级，能够在恶劣环境下有效防止灰尘、水和其他污染物进入。
抗振性能：采用螺纹锁定机制，确保在振动和冲击条件下仍能维持稳定的电气连接。
编码多样性：提供A、B、C、D等多种编码类型，避免误插，并适应不同的应用需求。
传输能力：支持高达1 Gbps的以太网连接信号传输，同时适用于直流电源连接，这使得它成为通用传感器、执行器和IO-Link设备的理想选择。
电压与电流额定值：根据不同的应用场景，A编码连接器可以支持从30V到250V的电压范围，以及从1.5A到4A的电流容量。
耐久性：优质的黄铜或磷铜端子经过实心镀金处理，抗氧化能力强，确保插拔寿命超过500次。
工业自动化：广泛应用于自动化生产线中的传感器、执行器、I/O模块等设备的连接，确保数据传输的稳定性和可靠性。
过程控制：用于连接温度变送器、压力变送器等仪表设备，实现对生产过程的精确监控和控制。
交通运输：可用于汽车制造中车载电子设备的连接，保证车辆系统的稳定运行；也可用于轨道交通中的简单传感器和控制部件的连接。
医疗设备：监护仪、医疗机器人等高精度设备的电源与信号传输，要求连接器具有极高的可靠性和稳定性。

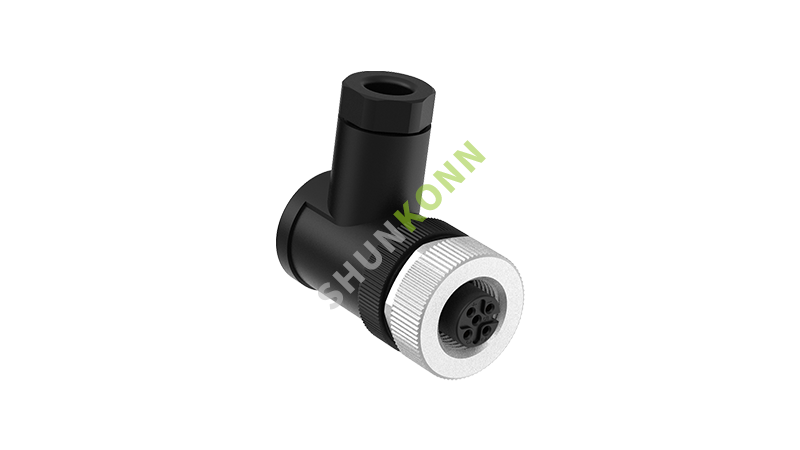

| 针/孔芯数 |
3针 |
| 插头类型 |
母头 |
| 防呆键位 |
A |
| 端子连接方式 |
螺钉型 |
| 安装类型 |
直角塑胶组装 |
| 防护等级 |
IP68 |
| 线规/尺寸 |
22AWG/0.34mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
250V |
| 额定冲击电压 |
1500V |
| 额定电流 |
4A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
M12A编码圆形连接器尺寸图
M12A编码圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12AF-02N1LJMNR601 |
2
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AF-03N1LJMNR601 |
3
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AF-04N1LJMNR601 |
4
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AF-05N1LJMNR601 |
5
|
4A
|
60V
|
60V
|
22
|
0.34
|
| MC12AF-06N1LJMNR601 |
6
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MC12AF-08N1LJMNR601 |
8
|
2A
|
30V
|
30V
|
24
|
0.25
|
M12A编码圆形连接器编码参数
| 芯数 | 2A | 3A | 4A | 5A |
| 公端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
||
| 芯数 | 2A | 3A | 4A | 5A |
| 母端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
M12A编码圆形连接器接线定义
| 芯数 | 2 Pin 芯线颜色 | 芯数 | 3 Pin 芯线颜色 | 芯数 | 4 Pin 芯线颜色 A/B 编码 | |||
| 1 | BN |  |
1 | BN | |
1 | BN | |
| 2 | - |  |
2 | - | |
2 | WH |  |
| 3 | BU |  |
3 | BU | |
3 | BU | |
| 4 | BK |  |
4 | BK | |
|||
| - | ||||||||
| 芯数 | 4 Pin 芯线颜色 D 编码 | 芯数 | 5 Pin 芯线颜色 | 芯数 | 6 Pin 芯线颜色 | |||
| 1 | YE |  |
1 | BN | |
1 | BN | |
| 2 | WH | |
2 | WH | |
2 | WH | |
| 3 | OG |  |
3 | BU | |
3 | BU | |
| 4 | BU | |
4 | BK | |
4 | BK | |
| 5 | GY |  |
5 | - | |
|||
| 6 | GY | |
||||||
| 7 | RD |  |
||||||
| - | ||||||||
| 芯数 | 8 Pin 芯线颜色 | 芯数 | 12 Pin 芯线颜色 | 芯数 | 17 Pin 芯线颜色 | |||
| 1 | WH | |
1 | BN | |
1 | BN | |
| 2 | BN | |
2 | BU | |
2 | BU | |
| 3 | GN |  |
3 | WH | |
3 | WH | |
| 4 | YE | |
4 | GN | |
4 | GN | |
| 5 | GY | |
5 | PK |  |
5 | PK | |
| 6 | PK | |
6 | YE | |
6 | YE | |
| 7 | BU | |
7 | BK | |
7 | BK | |
| 8 | RD | |
8 | GY | |
8 | GY | |
| 9 | RD | |
9 | RD | |
|||
| 10 | VT |  |
10 | VT | |
|||
| 11 | OG | |
11 | OG | |
|||
| 12 | LTGN |  |
12 | LTGN | |
|||
| 13 | LTBU |  |
||||||
| 14 | BKWH |  |
||||||
| 15 | BNWH |  |
||||||
| 16 | RDWH |  |
||||||
| 17 | BUWH |  |
||||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
