MC12DM-04F2LSLNS301

SKM12D系列 M12D编码连接器板前安装4PIN公头焊接式M16*1.5

M12 D编码圆形连接器是专门设计用于工业自动化和通信网络中的高性能连接解决方案。

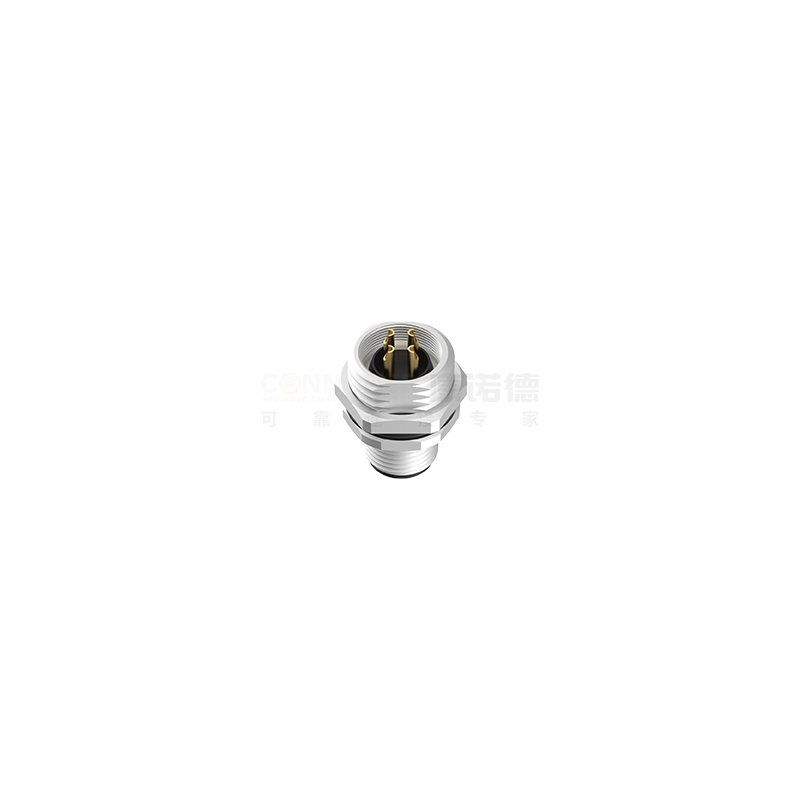

SKM12D系列 M12D编码连接器板前安装4PIN公头焊接式M16*1.5

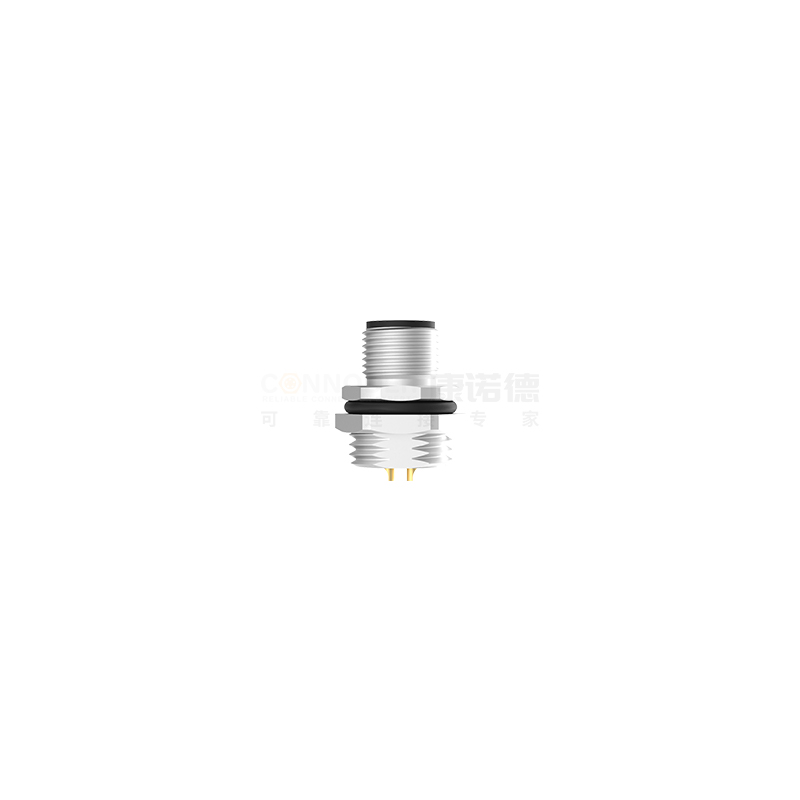

SKM12D系列 M12D编码连接器板前安装4PIN公头焊接式M16*1.5
SKM12D系列 M12D编码连接器板前安装4PIN公头焊接式M16*1.5
SKM12D系列 M12D编码连接器板前安装4PIN公头焊接式M16*1.5
SKM12D系列 M12D编码连接器板前安装4PIN公头焊接式M16*1.5
SKM12D系列 M12D编码连接器板前安装4PIN公头焊接式M16*1.5

M12D编码圆形连接器设计特点

D编码:D编码的M12连接器主要用于支持以太网协议,例如Profinet、EtherCAT等,通常采用4针设计,适合于中等速率的数据传输需求。

紧凑尺寸:D编码M12连接器能够提供足够的空间来容纳必要的触点,并且由于其紧凑的设计,非常适合在空间有限的环境中使用。

坚固耐用:具备IP67或更高的防护等级,可以有效防止灰尘、水和其他污染物进入,确保在恶劣环境下长期稳定运行。

锁定机制:M12连接器采用螺纹锁紧机制,这不仅保证了连接的安全性,还提供了抗振动的能力,这对于移动设备或频繁震动的环境尤为重要。

M12D编码圆形连接器设计特点
M12D编码圆形连接器电气性能

M12D编码圆形连接器电气性能

针数:标准配置为4针,专为工业以太网应用设计,能够满足大多数高速数据传输的需求。

额定电压与电流:支持最高250V的额定电压和高达4A的额定电流。

带宽能力:D编码M12连接器通常支持100Mbps的传输速度,适用于Profinet等工业以太网协议。

屏蔽性能:为了减少电磁干扰(EMI),不分D编码M12连接器都配备了屏蔽功能,保持信号完整性至关重要。

M12D编码圆形连接器应用领域

工业自动化:广泛应用于PLC、变频器、伺服电机等设备之间的通信连接,特别是在需要实时控制和监控的系统中。

轨道交通:用于CCTV监控系统和其他需要可靠数据传输的关键系统中。

机器人技术:在自动化生产线上的机器人手臂及其控制系统中,M12 D编码连接器是实现高效、准确数据交换的重要组件之一。

其他领域:用于医疗设备、能源管理以及其他任何对数据传输速度和可靠性有严格要求的行业。

M12D编码圆形连接器应用领域
芯数

4针

插头类型

公头

防呆键位

D

端子连接方式

焊接型

安装类型

板前安装(后锁)

防护等级

IP68

线规/尺寸

22AWG/0.34mm²

工作温度

-40℃ Tо +80℃(固定安装)

-20℃至 +80℃(柔性安装)

插拨次数

> 500 插拔次数

额定电压

250V

额定冲击电压

1500V

额定电流

4A

接触电阻

5mΩ

绝缘电阻

100 MΩ

屏蔽结构

非屏蔽

外壳材料

铜镀镍

连接器胶芯

PA66 + GF

污染等级

III

阻燃等级

UL94 V0

行业标准

IEC61076-2-111

M12D编码圆形连接器尺寸图

006  M12-A公-後鎖線端M16螺母.jpg

M12D编码圆形连接器产品参数

产品型号
芯数
额定电流
额定电压
线规/尺寸
A/C
D/C
AWG
mm²
MC12DM-04F2LSLNS301
4
4A
250V
250V
22
0.34



M12D编码圆形连接器编码参数

芯数 4D 芯数 4D
公端 母端



M12D编码圆形连接器接线定义

芯数 4 Pin 芯线颜色 D 编码
1 YE Image
2 WH Image
3 OG Image
4 BU Image

注:接线定义按常规标准。如按协议或其他要求请与我司销售联系。

产品参数
SKM12D系列-M12D编码连接器方形法兰4PIN公头焊接式14*14
SKM12D系列-M12D编码连接器方形法兰4PIN公头焊接式14*14
SKM12D系列 M12D编码连接器板后安装4PIN公头插板式M12*1 带屏蔽
SKM12D系列 M12D编码连接器板后安装4PIN公头插板式M12*1 带屏蔽
SKM12D系列 M12D编码连接器板后安装4PIN公头插板式M12*1 不带屏蔽
SKM12D系列 M12D编码连接器板后安装4PIN公头插板式M12*1 不带屏蔽
SKM12D系列 M12D编码连接器直式塑胶组装4PIN公头焊接式PG7
SKM12D系列 M12D编码连接器直式塑胶组装4PIN公头焊接式PG7
二级类别 M12 连接器 M12 连接器 M12 连接器 M12 连接器
形状 直角 直角 -
芯数 4 4 4 4
防呆类型 D D D B
防护等级 IP68 IP68 IP68 IP68
接线方式 焊接式 插板式 插板式 焊接式
安装类型 方型法兰插座 板后安装(前锁) 板后安装(前锁) 直式塑胶组装
性别 公头 公头 公头 公头
屏蔽类型 非屏蔽 屏蔽 非屏蔽 非屏蔽
外壳材料 金属 金属 金属 -
额定电压 250V 250V 250V 250V
额定电流 4A 4A 4A 4A
接触电阻 5mΩ 5mΩ 5mΩ 5mΩ
