D编码：D编码的M12连接器主要用于支持以太网协议，例如Profinet、EtherCAT等，通常采用4针设计，适合于中等速率的数据传输需求。
紧凑设计：M12连接器尺寸小巧，适用于空间有限的应用场景。
坚固耐用：具备IP67或更高的防护等级，可以有效防止灰尘、水和其他污染物进入，确保在恶劣环境下长期稳定运行。
多种编码规格：包含A/B/D/L/T/S/X等多种编码规格，满足不同的应用需求。
屏蔽选项：可选屏蔽/非屏蔽款，为需要抗电磁干扰的应用提供额外保护。
针数：标准配置为4针，专为工业以太网应用设计，能够满足大多数高速数据传输的需求。
额定电压与电流：支持最高250V的额定电压和高达4A的额定电流。
带宽能力：D编码M12连接器通常支持100Mbps的传输速度，适用于Profinet等工业以太网协议。
抗振动能力：由于采用了注塑工艺，使得线缆与连接器结合紧密，增强了抗振动能力。
工业自动化：广泛应用于PLC、变频器、伺服电机等设备之间的通信连接，特别是在需要实时控制和监控的系统中。
轨道交通：用于CCTV监控系统和其他需要可靠数据传输的关键系统中。
机器人技术：在自动化生产线上的机器人手臂及其控制系统中，M12 D编码连接器是实现高效、准确数据交换的重要组件之一。
其他领域：用于医疗设备、能源管理以及其他任何对数据传输速度和可靠性有严格要求的行业。
| 芯数 |
4针 |
| 插头类型 |
公头 |
| 防呆键位 |
D |
| 端子连接方式 |
焊接型 |
| 安装类型 |
直立包胶成型式 |
| 防护等级 |
IP68 |
| 线规/尺寸 |
22AWG/0.34mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
250V |
| 额定冲击电压 |
1500V |
| 额定电流 |
4A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |

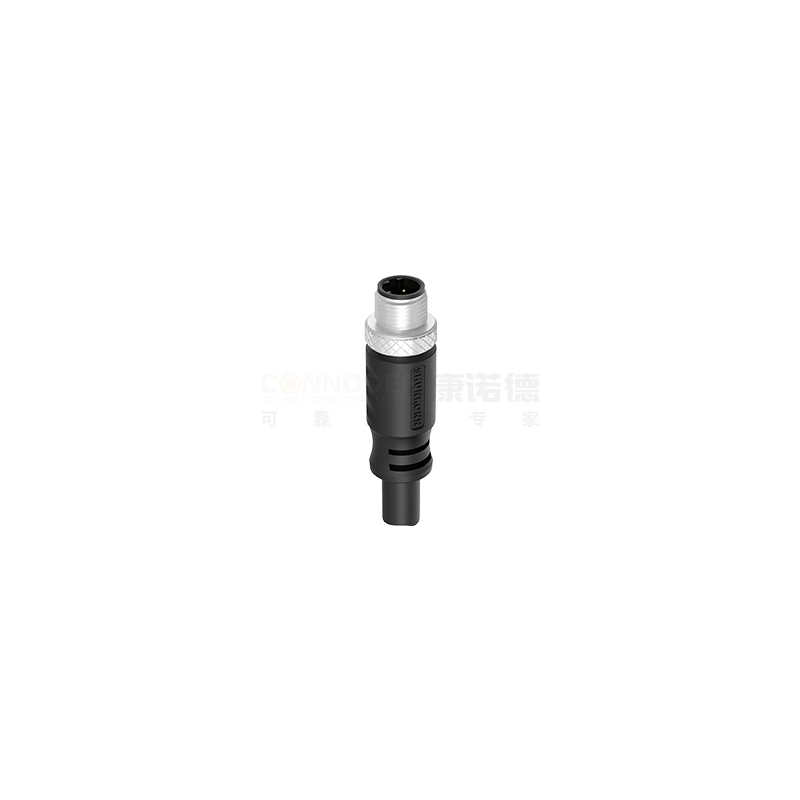

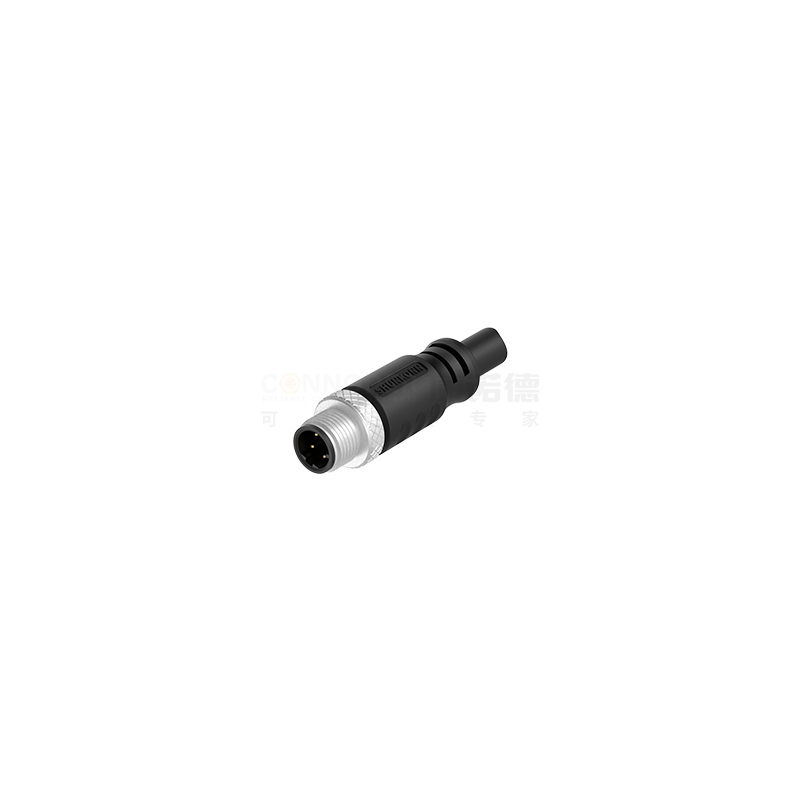

M12D编码直立包胶成型式电缆产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MB12DM-045LSSTXXXXX01 |
4
|
4A
|
250V
|
250V
|
22
|
0.34
|
M12D编码直立包胶成型式电缆编码参数
| 芯数 | 4D | 芯数 | 4D |
| 公端 |  |
母端 |  |
M12D编码直立包胶成型式电缆接线定义
| 芯数 | 4 Pin 芯线颜色 D 编码 | |
| 1 | YE |  |
| 2 | WH |  |
| 3 | OG |  |
| 4 | BU |  |
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
SKM12D系列 M12D编码连接器方形法兰4PIN母头焊接式14*14
SKM12D系列 M12D编码连接器板前安装4PIN母头焊接式M12*1
SKM12D系列 M12D编码连接器板后安装4PIN母头焊接式M16*1.5 带屏蔽罩
SKM12D系列 M12D编码连接器板后安装4PIN母头焊接式M16*1.5 不带屏蔽罩
SKM12D系列 M12D编码连接器板后安装4PIN母头插板式M12*1 带屏蔽
SKM12D系列 M12D编码连接器板后安装4PIN母头插板式M15*1 带屏蔽
SKM12D系列 M12D编码连接器板后安装4PIN母头插板式M16*1.5
| 产品参数 |
SKM12D系列 M12D编码连接线弯脚90度包胶成型式4PIN公头焊线
|
SKM12D系列 M12D编码连接器普通包胶式4PIN公头焊接式M12*1
|
|---|---|---|
| 二级类别 | M12 连接器 | M12 连接器 |
| 形状 | 直角 | 直 |
| 芯数 | 4 | 4 |
| 防呆类型 | D | D |
| 防护等级 | IP68 | IP68 |
| 接线方式 | 焊接式 | 焊接式 |
| 安装类型 | 弯脚90度包胶成型式 | 普通包胶式 |
| 性别 | 公头 | 公头 |
| 屏蔽类型 | 屏蔽 | 屏蔽 |
| 外壳材料 | 金属+塑料 | 金属 |
| 额定电压 | 250V | 250V |
| 额定电流 | 4A | 4A |
| 接触电阻 | 5mΩ | 5mΩ |
