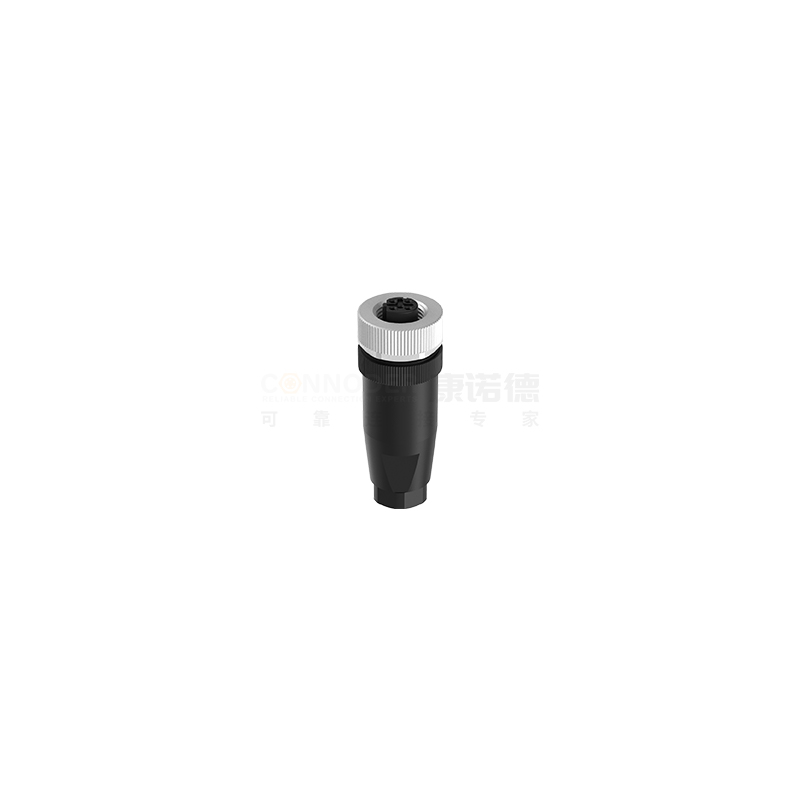

增强传输信号，降低阻抗
防护灰尘渗透和短暂浸泡，加厚插针，超长寿命
螺纹连接线，安全可靠；纯铜触电，导电优良
采用工业高柔性电缆，耐弯，耐磨损
正确插入，防止反插，确保连接器的稳定性、可靠性
| 芯数 |
4针 |
| 插头类型 |
母头 |
| 防呆键位 |
D |
| 端子连接方式 |
螺钉型 |
| 安装类型 |
直式塑胶组装 |
| 防护等级 |
IP68 |
| 线规/尺寸 |
22AWG/0.34mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
250V |
| 额定冲击电压 |
1500V |
| 额定电流 |
4A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12AM-02R2LDLNS101 |
2
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AM-03R2LDLNS101 |
3
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AM-04R2LDLNS101 |
4
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AM-05R2LDLNS101 |
5
|
4A
|
60V
|
60V
|
22
|
0.34
|
| MC12AM-06R2LDLNS101 |
6
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MC12AM-08R2LDLNS101 |
8
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MC12AM-12R2LDLNS101 |
12
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
| MC12AM-17R2LDLNS101 |
17
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
编码参数
| 芯数 | 2A | 3A | 4A | 5A |
| 公端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
||
| 芯数 | 2A | 3A | 4A | 5A |
| 母端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
接线定义
| 芯数 | 2 Pin 芯线颜色 | 芯数 | 3 Pin 芯线颜色 | 芯数 | 4 Pin 芯线颜色 A/B 编码 | |||
| 1 | BN |  |
1 | BN | |
1 | BN | |
| 2 | - |  |
2 | - | |
2 | WH |  |
| 3 | BU |  |
3 | BU | |
3 | BU | |
| 4 | BK |  |
4 | BK | |
|||
| - | ||||||||
| 芯数 | 4 Pin 芯线颜色 D 编码 | 芯数 | 5 Pin 芯线颜色 | 芯数 | 6 Pin 芯线颜色 | |||
| 1 | YE |  |
1 | BN | |
1 | BN | |
| 2 | WH | |
2 | WH | |
2 | WH | |
| 3 | OG |  |
3 | BU | |
3 | BU | |
| 4 | BU | |
4 | BK | |
4 | BK | |
| 5 | GY |  |
5 | - | |
|||
| 6 | GY | |
||||||
| 7 | RD |  |
||||||
| - | ||||||||
| 芯数 | 8 Pin 芯线颜色 | 芯数 | 12 Pin 芯线颜色 | 芯数 | 17 Pin 芯线颜色 | |||
| 1 | WH | |
1 | BN | |
1 | BN | |
| 2 | BN | |
2 | BU | |
2 | BU | |
| 3 | GN |  |
3 | WH | |
3 | WH | |
| 4 | YE | |
4 | GN | |
4 | GN | |
| 5 | GY | |
5 | PK |  |
5 | PK | |
| 6 | PK | |
6 | YE | |
6 | YE | |
| 7 | BU | |
7 | BK | |
7 | BK | |
| 8 | RD | |
8 | GY | |
8 | GY | |
| 9 | RD | |
9 | RD | |
|||
| 10 | VT |  |
10 | VT | |
|||
| 11 | OG | |
11 | OG | |
|||
| 12 | LTGN |  |
12 | LTGN | |
|||
| 13 | LTBU |  |
||||||
| 14 | BKWH |  |
||||||
| 15 | BNWH |  |
||||||
| 16 | RDWH |  |
||||||
| 17 | BUWH |  |
||||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
