标准化设计：M12连接器遵循国际标准IEC 61076-2-101，确保了不同制造商之间的互换性和兼容性。
紧凑结构：尽管具有多种芯数选择，M12连接器依然保持了小巧的外形设计，适合空间有限的应用环境。
防护等级：IP67或更高的防护等级，能够在恶劣环境下有效防止灰尘、水和其他污染物进入。
抗振性能：采用螺纹锁定机制，确保在振动和冲击条件下仍能维持稳定的电气连接。
电流承载能力：T编码连接器可以支持高达12A的额定电流，适合于需要较高功率传输的应用。
电压适应性：支持最高60V DC的电压等级，适用于多种直流电源需求。
屏蔽与抗干扰：许多T编码连接器提供屏蔽保护，减少电磁干扰（EMI）和射频干扰（RFI），保证数据传输的稳定性和可靠性。
工业自动化：广泛应用于自动化生产线中的传感器、执行器、I/O模块等设备的连接，确保数据传输的稳定性和可靠性。
过程控制：用于连接温度变送器、压力变送器等仪表设备，实现对生产过程的精确监控和控制。
交通运输：可用于汽车制造中车载电子设备的连接，保证车辆系统的稳定运行；也可用于轨道交通中的简单传感器和控制部件的连接。
医疗设备：监护仪、医疗机器人等高精度设备的电源与信号传输，要求连接器具有极高的可靠性和稳定性。

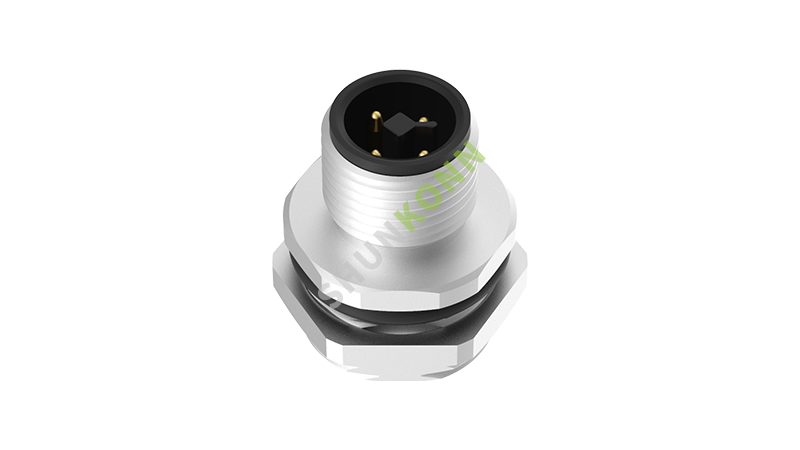

| 芯数 |
4针 |
| 插头类型 |
公头 |
| 防呆键位 |
T |
| 直头/ 弯头 |
直头 |
| 端子连接方式 |
焊接型 |
| 安装类型 |
板前安装(后锁) |
| 防护等级 |
IP68 |
| 线规/尺寸 |
16AWG/1.5mm² |
| 工作温度 |
-40℃至 +80℃（固定安装） -20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
60V |
| 额定冲击电压 |
1500V |
| 额定电流 |
12A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
M12圆形连接器尺寸图
M12圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12TM-02R2LDLNS301 |
2
|
12A
|
60V |
60V
|
16
|
1.5
|
| MC12TM-03R2LDLNS301 |
2+PE
|
12A
|
60V |
60V
|
16
|
1.5
|
| MC12TM-04R2LDLNS301 |
3+PE
|
12A
|
60V |
60V
|
16
|
1.5
|
M12圆形连接器编码参数
| 芯数 | 2 K | 2+PE K | 3+PE K | 4+PE K |
| 公端 |
|
|
|
|
| 2 S | 2+PE S | 3+PE S | 2 T | |
|
|
|
|
|
|
| 2+PE T | 3+PE T | |||
|
|
|
|||
| 芯数 | 2 K | 2+PE K | 3+PE K | 4+PE K |
| 母端 |
|
|
|
|
| 2 S | 2+PE S | 3+PE S | 2 T | |
|
|
|
|
|
|
| 2+PE T | 3+PE T | |||
|
|
|
M12圆形连接器接线定义
| 2+PE 芯线颜色 S 编码 | 芯数 | 3+PE 芯线颜色 S 编码 | ||
| BK1 |  |
1 | BK1 | |
| BK2 | |
2 | BK2 | |
| GNYE |  |
3 | BK3 | |
| 4 | GNYE | |
||
| - | ||||
| 4+PE 芯线颜色 K 编码 | 芯数 | 4 Pin 芯线颜色 T 编码 | ||
| BK1 | |
1 | BN |  |
| BK2 | |
2 | WH |  |
| BK3 | |
3 | BU |  |
| BK4 | |
4 | BK | |
| GNYE | |
|||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
