螺纹锁定机制：采用标准的螺纹锁定方式确保了连接的安全性和可靠性，即使在振动和冲击环境下也能保持稳定的连接。
多种编码选择：除了X编码外，还有A、B、D等其他编码类型，每种编码对应不同的应用场景和技术规格。X编码特指用于支持高达10 Gbps的数据速率的连接器。
坚固耐用的结构：外壳选用优质金属材料，具有优异的抗冲击性和耐磨性，防护等级达到IP67，能够有效抵御灰尘、湿气及其他恶劣环境因素的影响。
高速数据传输：X编码的M12连接器支持高达10 Gbps的数据传输速率，适用于需要超六类网线（CAT6A）的场合。满足现代工业网络的需求。
屏蔽性与抗干扰能力：内部设有合金屏蔽层，可以有效防止电磁干扰（EMI）和射频干扰（RFI），保证信号传输的质量和稳定性。
防护等级：IP67甚至更高的防护等级，能够抵御灰尘侵入，并且能够在一定水压下短时间浸没而不受损。
工业自动化：M12 X编码连接器被广泛应用于PLC（可编程逻辑控制器）、伺服驱动器、工业机械以及机器人技术等领域，提供稳定可靠的数据传输解决方案。
工业以太网：由于其高带宽和强抗干扰特性，特别适合于工业以太网环境下的实时通信需求。
视频监控系统：在视频监控和其他需要大量数据传输的应用中，X编码连接器也发挥着重要作用，确保高清视频流的顺畅传输。
正确插入，防止反插，确保连接器的稳定性、可靠性

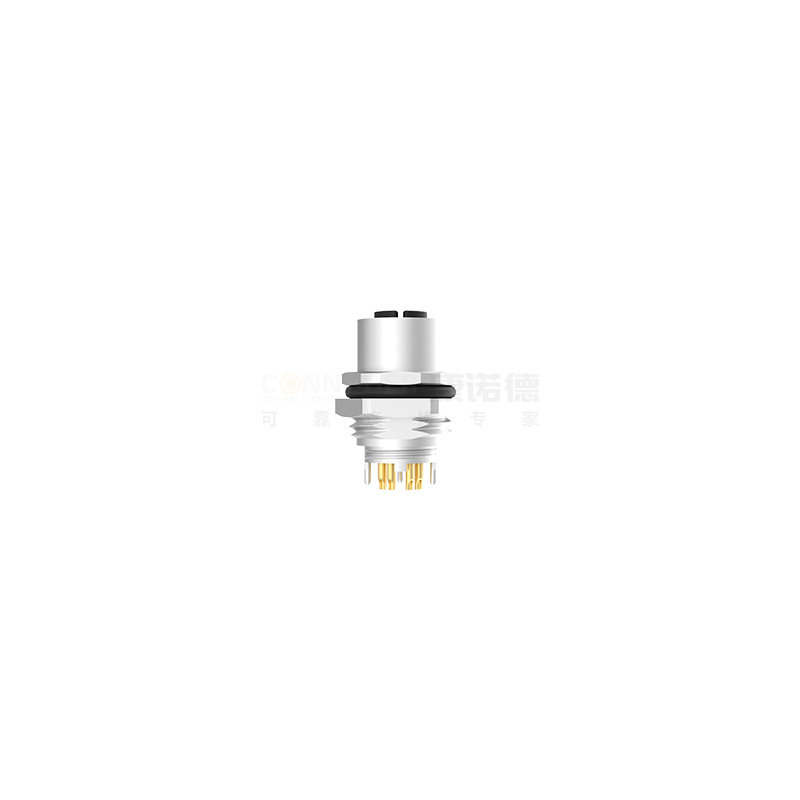

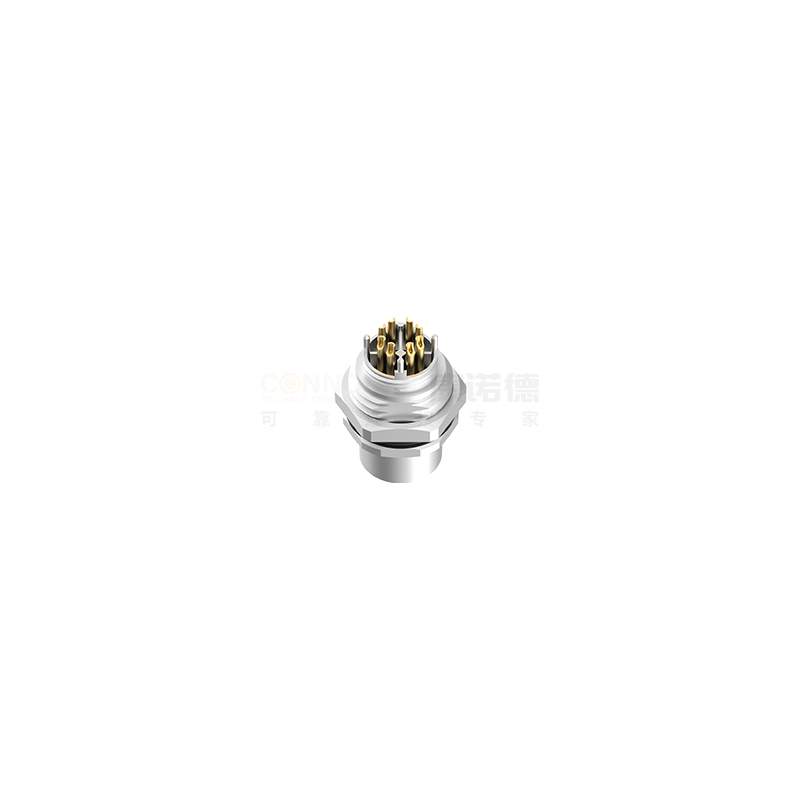

| 芯数 |
8针 |
| 插头类型 |
母头 |
| 防呆键位 |
X |
| 端子连接方式 |
焊接式 |
| 安装类型 |
板前安装（后锁） |
| 防护等级 |
IP68 |
| 线规/尺寸 |
26-24AWG/0.14-0.25mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
50V |
| 额定冲击电压 |
1500V |
| 额定电流 |
0.5A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
M12 X编码圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12XF-08F2LSLNS301 |
8
|
0.5A
|
50V
|
60V
|
26-24 |
0.14-0.25
|
M12 X编码圆形连接器编码参数
| 芯数 | 8X | 6Y | 8Y |
| 公端 |
|
|
|
| 芯数 | 8X | 6Y | 8Y |
| 母端 |
|
|
|
M12 X编码圆形连接器接线定义
| 芯数 | M12 X 8 Pin 芯线颜色 | 芯数 | M12 Y 6 Pin 芯线颜色 | 芯数 | M12 Y 8 Pin 芯线颜色 | ||||||
| 1 | WHOG |  |
D1+ | 1 | WHOG | |
D1+ | 1 | WHOG | |
D1+ |
| 2 | OG |  |
D1- | 2 | OG | |
D1- | 2 | OG | |
D1- |
| 3 | WHGN |  |
D2+ | 3 | WHGN | |
D2+ | 3 | WHGN | |
D2+ |
| 4 | GN |  |
D2- | 4 | GN | |
D2- | 4 | GN | |
D2- |
| 5 | WHBN |  |
D4+ | 5 | BU |  |
D4+ | 5 | BU | |
D4+ |
| 6 | BN |  |
D4- | 6 | WH |  |
D4- | 6 | WH | |
D4- |
| 7 | WHBU |  |
D3- | 7 | BN | |
D3- | ||||
| 8 | BU | |
D3+ | 8 | BK |  |
D3+ | ||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
