高性能X编码：支持高达10 Gbps的数据传输速率，确保在工业以太网和其他需要高带宽的数据通信应用中实现超快速度和稳定性。
坚固耐用的结构：外壳选用优质金属材料，具有优异的抗冲击性和耐磨性，防护等级达到IP67，能够有效抵御灰尘、湿气及其他恶劣环境因素的影响。
弯式（Angled）设计：特别适合空间有限或有特殊布线需求的应用场景，使电缆可以从侧面引出，优化了设备内部布局并提高了安装灵活性。
高速传输能力：8芯配置，支持Cat6A及以上的网络布线，适用于Profinet、EtherCAT等高速工业以太网协议。
卓越的屏蔽效果：内置屏蔽层，有效减少电磁干扰（EMI）和射频干扰（RFI），保证数据传输的纯净度和稳定性。
温度适应性：工作温度范围从-40℃到+85℃，使其能够在极端条件下稳定运行。
低电阻接触点：确保最小的能量损失，提高整体系统的效率和可靠性。
工业自动化：广泛应用于PLC、变频器、伺服电机等设备之间的高速数据通信，提升生产线的智能化水平和生产效率。
机器人技术：在复杂的机器人控制系统中，提供可靠的高速数据链路，确保实时控制信息的快速传递。
视频监控系统：对于高清视频监控系统而言，保证图像数据的高效传输，尤其是在户外或条件苛刻的场所。
数据中心与计算集群：在服务器间通信、高性能计算集群中的节点间互联等场景中，提供稳定且高效的连接解决方案。
正确插入，防止反插，确保连接器的稳定性、可靠性
| 芯数 |
8针 |
| 插头类型 |
母头 |
| 防呆键位 |
X |
| 端子连接方式 |
插板型 |

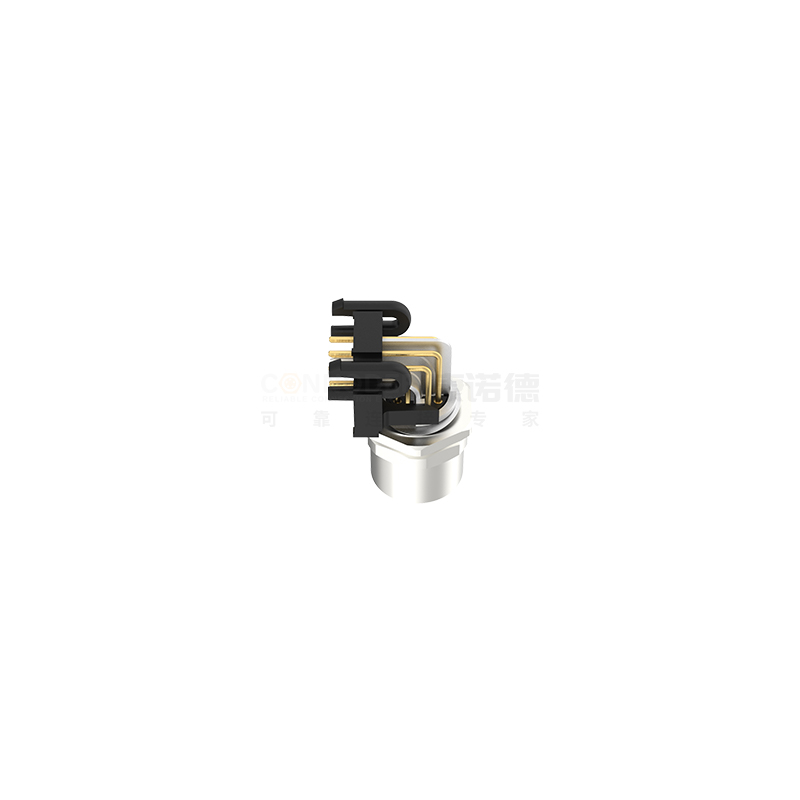

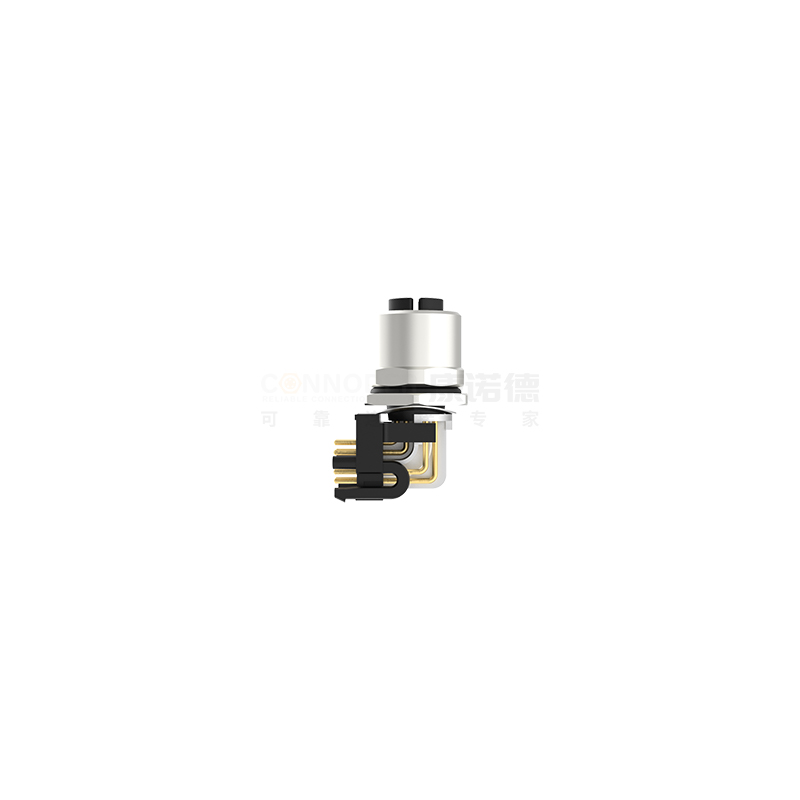

| 安装类型 |
板后直角插座 |
| 防护等级 |
IP68 |
| 线规/尺寸 |
26-24AWG/0.14-0.25mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
50V |
| 额定冲击电压 |
1500V |
| 额定电流 |
0.5A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
M12 X编码圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12XF-08R2LMlNR101 |
8
|
0.5A
|
50V
|
60V
|
26-24 |
0.14-0.25
|
M12 X编码圆形连接器编码参数
| 芯数 | 8X | 6Y | 8Y |
| 公端 |
|
|
|
| 芯数 | 8X | 6Y | 8Y |
| 母端 |
|
|
|
M12 X编码圆形连接器接线定义
| 芯数 | M12 X 8 Pin 芯线颜色 | 芯数 | M12 Y 6 Pin 芯线颜色 | 芯数 | M12 Y 8 Pin 芯线颜色 | ||||||
| 1 | WHOG |  |
D1+ | 1 | WHOG | |
D1+ | 1 | WHOG | |
D1+ |
| 2 | OG |  |
D1- | 2 | OG | |
D1- | 2 | OG | |
D1- |
| 3 | WHGN |  |
D2+ | 3 | WHGN | |
D2+ | 3 | WHGN | |
D2+ |
| 4 | GN |  |
D2- | 4 | GN | |
D2- | 4 | GN | |
D2- |
| 5 | WHBN |  |
D4+ | 5 | BU |  |
D4+ | 5 | BU | |
D4+ |
| 6 | BN |  |
D4- | 6 | WH |  |
D4- | 6 | WH | |
D4- |
| 7 | WHBU |  |
D3- | 7 | BN | |
D3- | ||||
| 8 | BU | |
D3+ | 8 | BK |  |
D3+ | ||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
