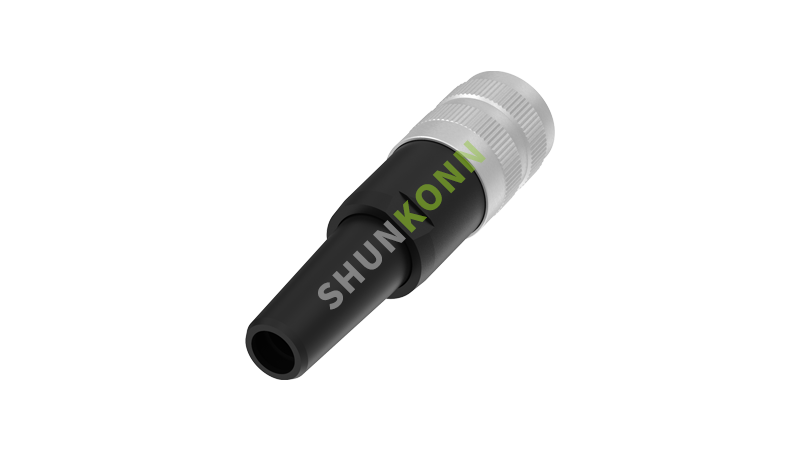

耐高低温，无氧化、腐蚀、生锈等不良现象
拒绝短路，保护电缆的金属接口安全，防止针孔接触，老化氧化
采购产品运输，可再生能源，音频设备，传感器，管道连接，小型电气设备
加厚新材料外壳，IP68防水等级，输出电流/信号稳定，不易短路
正确插入，防止反插，确保连接器的稳定性、可靠性
| 针/孔芯数 |
7针 |
| 插头类型 |
母头 |
| 防呆键位 |
常规编码 |
| 端子连接方式 |
焊接型 |
| 安装类型 |
直式塑胶组装 |
| 防护等级 |
IP68 |
| 线规/尺寸 |
20AWG/0.75mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装） -20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
125V |
| 额定冲击电压 |
1500V |
| 额定电流 |
5A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
产品参数
| 产品型号 | 芯数 | 额定电流 | 额定电压 | 线规/尺寸 | ||
| A/C | D/C | AWG | mm² | |||
| MC16NF-02N1LSMSS301 | 2 | 7A | 250V | 32V | 20 | 0.75 |
| MC16NF-03N1LSMSS301 | 3 | 7A | 250V | 32V | 20 | 0.75 |
| MC16NF-04N1LSMSS301 | 4 | 6A | 250V | 32V | 20 | 0.75 |
| MC16NF-05N1LSMSS301 | 5/5A | 6A | 60V | 32V | 20 | 0.75 |
| MC16NF-06N1LSMSS301 | 6 | 5A | 250V | 32V | 20 | 0.75 |
| MC16NF-07N1LSMSS301 | 7/7A | 5A | 125V | 32V | 20 | 0.75 |
| MC16NF-08N1LSMSS301 | 8 | 5A | 60V | 32V | 20 | 0.75 |
| MC16NF-12N1LSMSS301 | 12 | 3A | 60V | 32V | 24 | 0.25 |
| MC16NF-14N1LSMSS301 | 14/14A | 3A | 30V | 32V | 24 | 0.25 |
| MC16NF-16N1LSMSS301 | 16 | 3A | 30V | 32V | 24 | 0.25 |
| MC16NF-19N1LSMSS301 | 19 | 3A | 30V | 32V | 24 | 0.25 |
| MC16NF-24N1LSMSS301 | 24 | 1A | 30V | 32V | 26 | 0.14 |
编码参数
| 芯数 | 2 | 3 | 4 | 5 | 芯数 | 5A |
| 公端 |
|
|
|
|
公端 |
|
| 6 | 7 | 8 | 12 | 7A | ||
|
|
|
|
|
|
||
| 14 | 16 | 19 | 24 | 14A | ||
|
|
|
|
|
|
||
| 芯数 | 2 | 3 | 4 | 5 | 芯数 | 5A |
| 母端 |
|
|
|
|
母端 |
|
| 6 | 7 | 8 | 12 | 7A | ||
|
|
|
|
|
|
||
| 14 | 16 | 19 | 24 | 14A | ||
|
|
|
|
|
|
