坚固耐用、紧凑小巧且用途广泛 —— 当你需要同时传输电力与信号并具备环境保护功能时，它是理想之选。

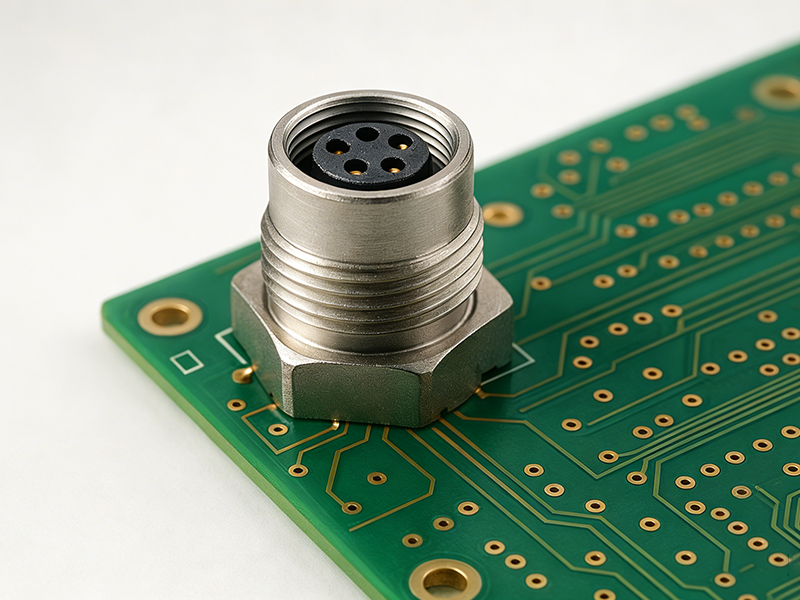

CONNODER康诺德 M9 圆形连接器的 PCB 接线示意图，清晰标注了接线逻辑和位置。它适用于工业 PCB 板的精确布线，简化了装配流程，有助于设备稳定高效运行。

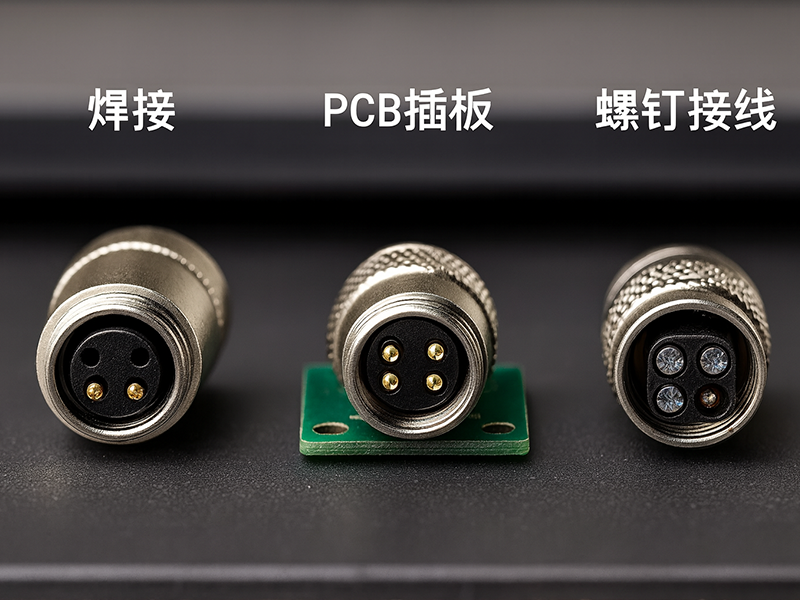

展示CONNODER康诺德 M9 圆形连接器的三种接线方式。这些方式可适应不同的工业装配场景，提供灵活便捷的接线操作。它们能显著提高布线效率，为设备连接提供多样且可靠的解决方案。
为何接线方式分类很重要
接线方式直接影响电气稳定性、机械强度以及安装的便捷程度。因此，M9 圆形连接器通常按接线方式分类，而非仅依据针脚数量或外壳类型。
M9 圆形连接器按接线方式的分类
焊接接线方式
焊接端接（有时也称为钎焊）是指将剥线后的导线直接焊接到连接器触点上。这种方法能实现极佳的电气连续性和抗振性。
电气性能十分稳定
抗振能力强
适用于永久性安装
典型应用场景包括对长期可靠性要求极高的工业自动化系统和传感器组件。
螺钉接线方式
螺钉端接是利用机械压力将导线导体夹紧在触点上，无需焊接。这种接线方法在现场安装和维护频繁的应用中很受欢迎。
无需焊接
安装和重新端接速度快
适合现场布线
螺钉接线广泛应用于控制柜、测试设备以及需要频繁更改配置的系统。
PCB 接线方式
PCB 安装型 M9 连接器设计为使用通孔或表面贴装技术直接焊接到印刷电路板上。这种方法将连接器直接集成到电子设计中。
集成紧凑且整洁
机械稳定性高
与自动化装配兼容
M9 接线方式对比
| 接线方式 | 可靠性 | 现场维护便捷性 | 典型用途 |
| 焊接 | 非常高 | 低 | 永久性工业系统 |
| 螺钉 | 中等 | 高 | 控制柜、现场布线 |
| PCB插板 | 高 | 低 | 嵌入式电子产品 |
