航空级 M12 圆形连接器常见测试标准盘点

引言

在现代航空航天系统中，电气可靠性关乎飞行安全。每一个传感器、控制模块和信号接口都依赖于能够承受振动、温度变化和腐蚀的连接器。其中，M12 圆形连接器凭借紧凑的设计与卓越的耐用性，成为航空级应用中值得信赖的解决方案。

康诺德公司专注于研发高度可靠的圆形连接器，如 M8、M12 和 M16 等型号。这些连接器符合工业和航空航天标准。通过严格的测试与先进的制造工艺，我们确保每一个连接器即使在最恶劣的飞行环境中也能完美运行。

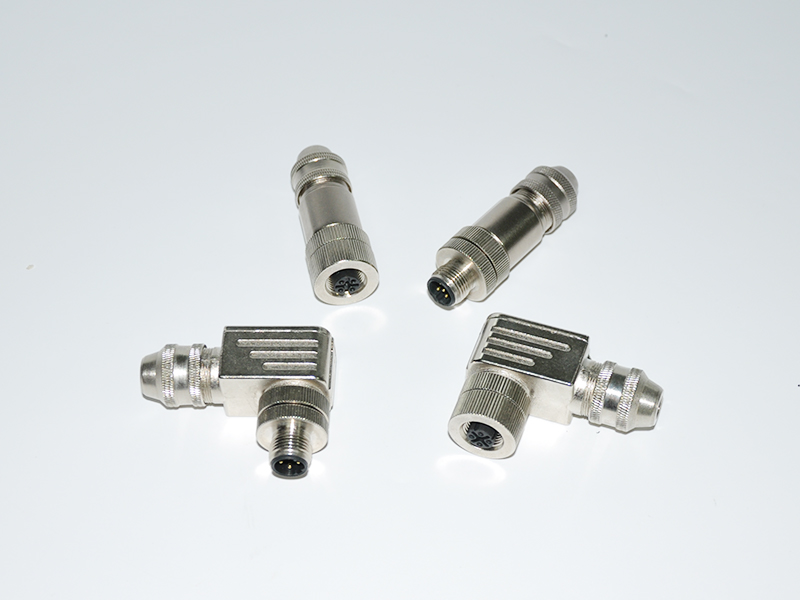

坚固耐用、紧凑小巧且用途广泛。当你需要同时传输电力与信号，并且要求产品具备环境保护能力时，它堪称理想之选

1.为何测试标准对航空级 M12 连接器至关重要

航空环境对连接器的考验是工业环境难以企及的，比如持续振动、快速的温度循环变化，以及暴露于湿度和压力变化的环境中。符合诸如 IEC 61076、IEC 60068 和 MIL - STD - 810 等国际测试标准，方能确保 M12 连接器在这些极端条件下正常工作。

经证实的抗振动和抗冲击能力

耐腐蚀和耐盐雾能力

负载下可靠的电气连续性

历经数千次插拔循环后的机械耐用性

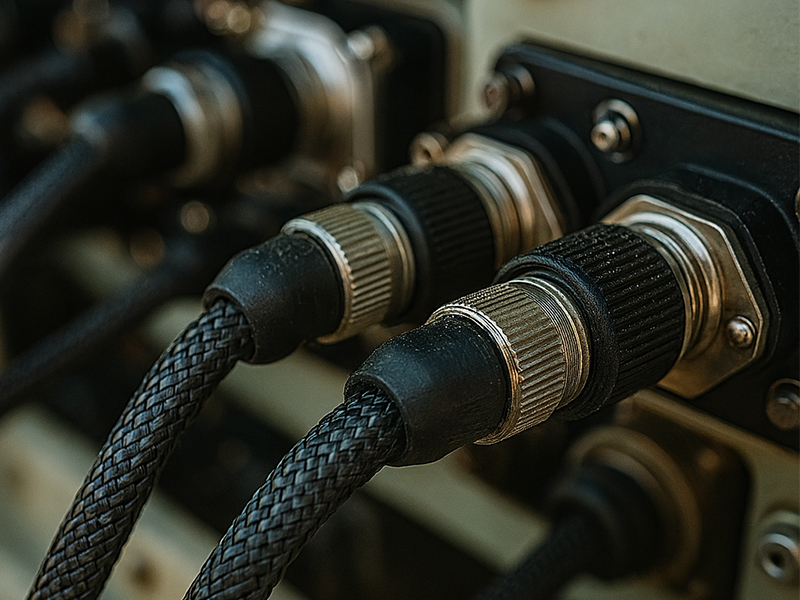

作为核心连接部件，它精准契合航空电子系统的安装要求，确保设备之间信号与电力的稳定传输，适用于航空领域严苛的使用场景

2.IEC 61076 - 2 - 101—— 尺寸标准

IEC 61076 - 2 - 101 标准对 M12 连接器的几何形状、引脚配置以及编码类型做出了规定，确保全球制造商生产的产品具有完全互换性。

主要规格：

M12×1.0 螺纹类型

编码类型：A、B、D、X、S、T、K

触点排列及公差

插拔循环耐用性和锁定扭矩

康诺德所有的 M12 连接器都严格遵循 IEC 61076 - 2 - 101 标准，保证在航空、自动化及机器人系统中具备兼容性和精确适配性。

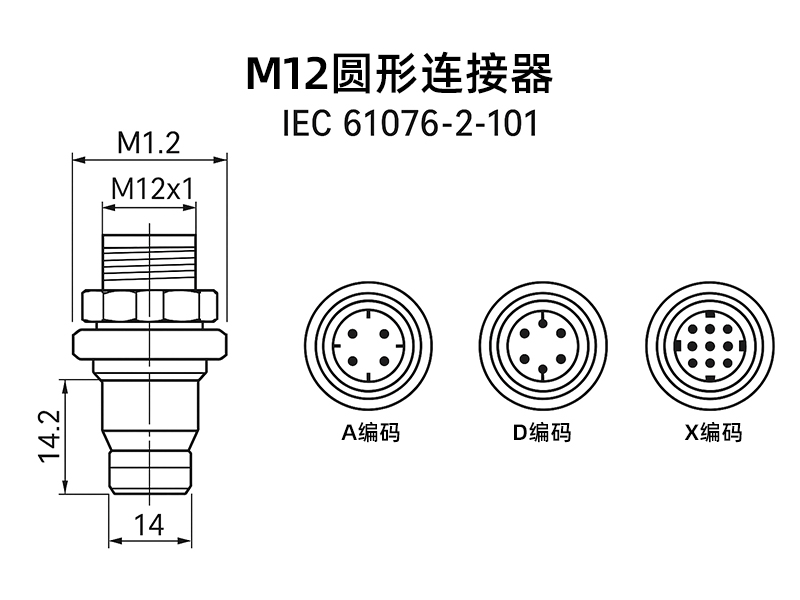

着重介绍 M12 连接器的尺寸规格和编码类型，清晰呈现不同型号的尺寸参数与编码差异，为航空航天等场景中的选型、安装及适配提供明确的参考依据

3.IEC 60068—— 环境与机械可靠性标准

IEC 60068 系列标准规定了如何在模拟真实世界的环境条件下，如振动、冲击、温度循环和湿度等，测试连接器的耐用性。

康诺德的研发中心使用环境试验箱和精密测试台，确保所有 M12 连接器达到或超过这些标准。

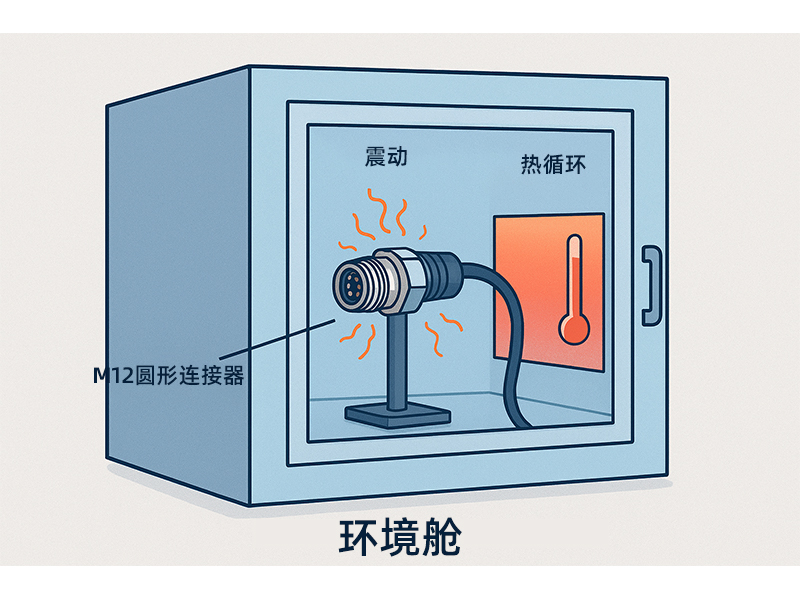

展示 M12 连接器的振动与热循环测试参数，清晰界定测试过程中的关键指标与规格要求，为验证连接器在温度变化和振动条件下的可靠性提供数据支持

4.MIL - STD - 810—— 航空航天耐用性基准

虽然 IEC 标准模拟的是工业环境，但 MIL - STD - 810 代表了航空航天与国防领域测试的黄金标准。它针对环境、机械和运行耐久性，制定了严格的测试程序。

方法 514.8—— 随机振动测试

方法 516.8—— 抗冲击测试

方法 507.6—— 湿度测试

方法 509.6—— 盐雾测试

方法 500.6—— 低压（海拔模拟）测试

康诺德在产品鉴定过程中纳入 MIL - STD - 810 测试，以确保 M12 连接器在高空、负载以及腐蚀性环境中仍能保持信号完整性。

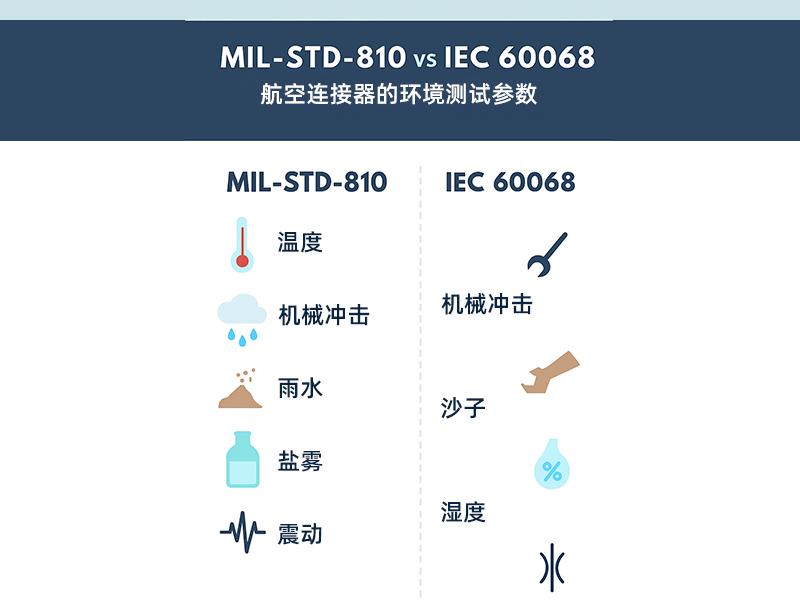

此表对 MIL - STD - 810 和 IEC 60068 标准中航空连接器的环境测试参数进行对比，清晰呈现两个标准在测试指标和要求上的差异，为航空连接器的选型提供参考

5.MIL 标准与 IEC 标准对比 —— 航空航天设计洞察

通过依据这两个标准进行测试，康诺德填补了工业通用性与航空航天适应性之间的差距。
