坚固耐用、紧凑小巧且用途广泛，当你需要同时传输电力与信号，并提供环境保护时，它堪称理想之选。
紧凑、节省空间的外形设计
高度抗振动与耐腐蚀
高效的电磁干扰（EMI）/ 电磁兼容性（EMC）屏蔽
长插拔寿命与机械耐用性

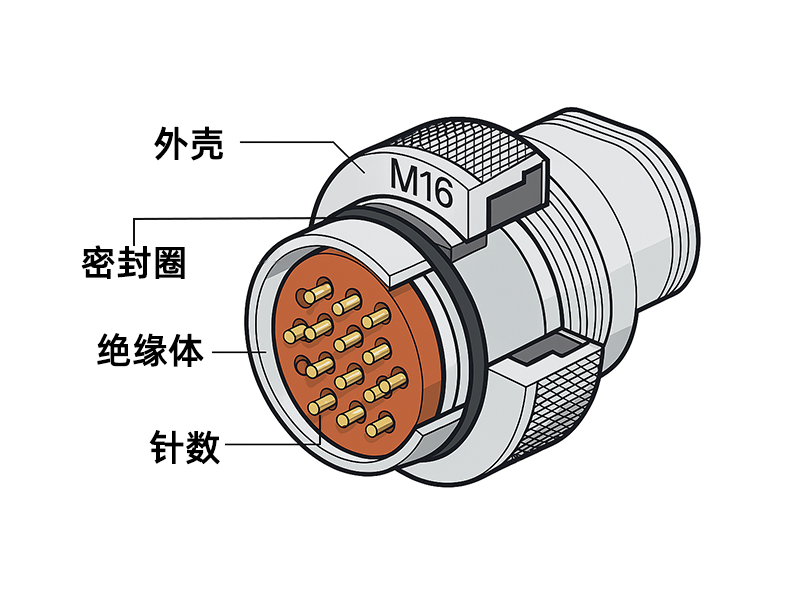

M16 圆形连接剖面图是一种至关重要的技术可视化工具，能清晰直观地展示连接结构的内部构造和装配关系，尤其着重呈现三个核心部件：接头、绝缘体和密封部件。

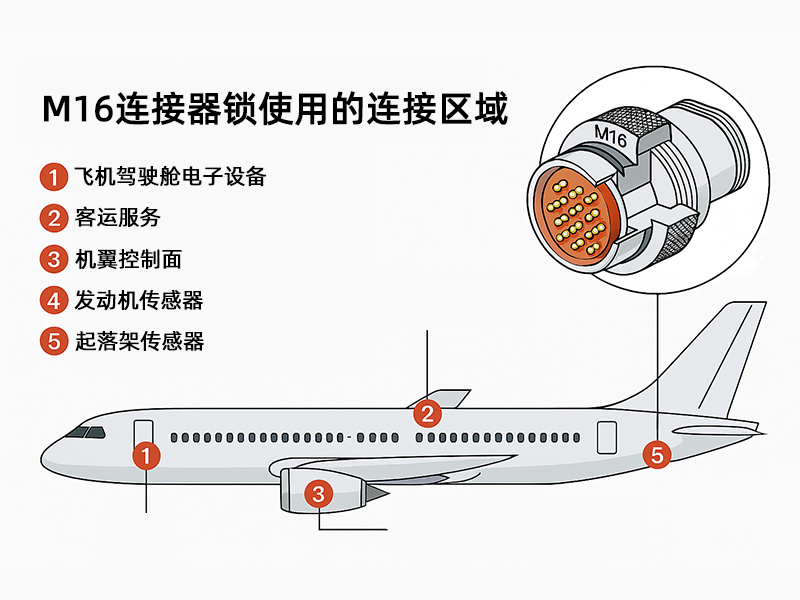

M16 连接器以其可靠的性能、坚固的结构设计和出色的环境适应性著称，在确保飞机各系统稳定运行方面发挥着不可或缺的作用，其关键应用区域涵盖飞机的五个重要部分。
|
标准 |
范围 |
连接器相关测试 |
|---|---|---|
|
RTCA DO - 160 / EUROCAE ED - 14 |
机载设备的环境条件 |
温度 / 高度、温度变化、湿度、振动、冲击、电磁兼容性 |
|
MIL - STD - 1344 / MIL - DTL 系列 |
机械与电气测试方法 |
插拔循环次数、触点保持力、振动、冲击 |
|
MIL - STD - 810 |
环境工程模拟 |
热冲击、盐雾、沙尘暴露 |
|
MIL - STD - 461 |
电磁兼容性控制要求 |
传导与辐射发射 / 抗扰度 |
|
FAA AC / EWIS 指南 |
布线与设备的认证咨询 |
RTCA DO - 160 适用性及布线标准的咨询参考 |
M16 连接器以其可靠的性能、坚固的结构设计和出色的环境适应性著称，在确保飞机各系统稳定运行方面发挥着不可或缺的作用，其关键应用区域涵盖飞机的五个关键部位。
温度与高度测试-模拟飞行过程中的温度变化和低气压环境。
振动与冲击测试-依据 DO - 160 和 MIL - STD 标准进行测试，验证产品的机械抗冲击能力。
防护与腐蚀测试-进行 IP67/IP68 防护等级验证以及盐雾暴露测试。
电磁干扰 / 电磁兼容性筛选-从屏蔽与接地设计方面着手，确保符合 MIL - STD - 461/DO - 160 电磁兼容性相关条款。
可追溯性与材料管控-记录供应链信息，并确保使用经认证的材料。
M16 连接器以其可靠的性能、坚固的结构设计和出色的环境适应性著称，在确保飞机各系统稳定运行方面发挥着不可或缺的作用，其关键应用区域涵盖飞机的五个关键部位。
材料与表面处理-采用镀镍工艺、不锈钢外壳以增强抗盐蚀能力。
触点配置-区分电源触点与信号触点，以及考虑混合配置方式。
密封与防护-根据预期接触的化学物质，核实防护等级（IP 等级）及密封材料。
机械锁定方式-依据振动要求，选择卡口式、螺纹式或快速锁定式的连接方式。
电磁干扰屏蔽-关注屏蔽连续性和外壳接地策略。

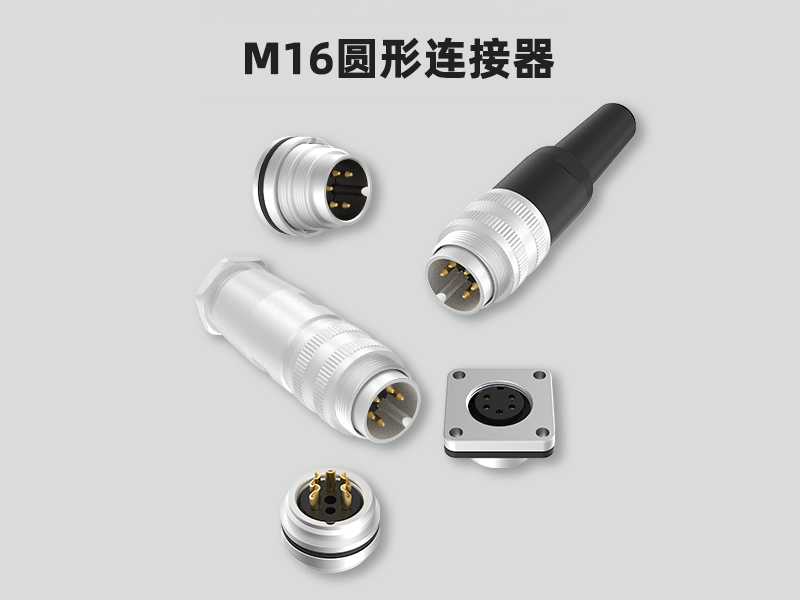

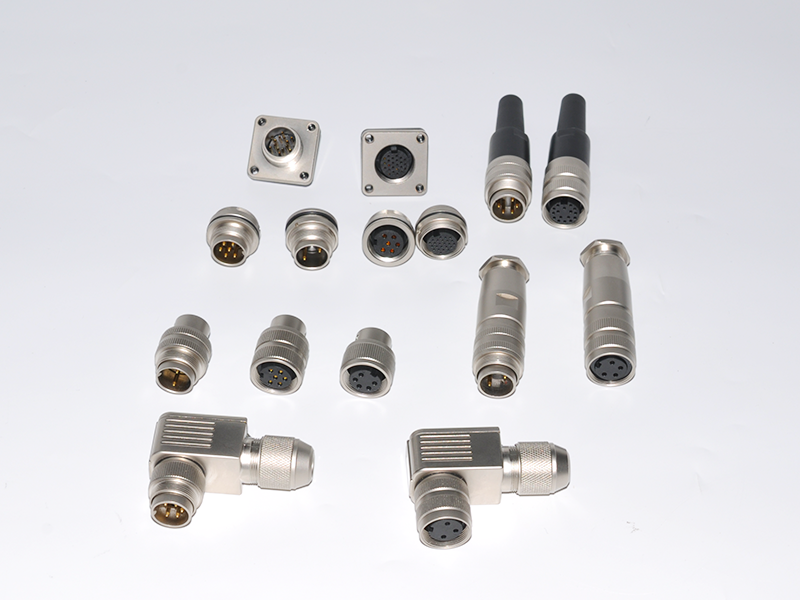

典型的 M16 连接器，凭借其融合了高可靠性与场景适应性的设计，已成为航空电子设备及工业领域中的核心连接部件。
1.M16 连接器能否通过 DO - 160 认证？
可以。连接器通常作为组件或组件组合，依据 DO - 160 中适用于其安装环境的相关章节进行测试。DO - 160 中关于温度、振动和湿度的章节，是连接器组件最常应用的测试部分。
2.对于连接器选型，哪些标准最为关键？
RTCA DO - 160（环境标准）、MIL - STD - 1344（机械 / 电气方法标准）、MIL - STD - 810（环境模拟标准）以及 MIL - STD - 461（电磁兼容性标准）是经常被参考的标准。具体选择取决于飞机类型和安装位置。
3.康诺德是否提供测试报告？
康诺德提供可追溯的材料证书，并能协调第三方出具 DO - 160 和 MIL 标准相关的测试报告。可通过我们的 “；联系我们” 页面联系我们的技术团队。
4.需要航空认证的 M16 连接器？
如需定制设计、测试规划以及供应航空级 M16 圆形连接器，请联系康诺德。我们支持 DO - 160 和 MIL 认证工作流程。
内容参考了行业标准（RTCA DO - 160、MIL - STD 系列）以及制造商指南。康诺德是一家注册连接器制造商；如需了解公司及业务详情，请访问我们的 “关于我们” 页面
