客户关于 M12 圆形连接器最常问的十大问题

引言

选择合适的 M12 圆形连接器是实现可靠工业连接的最重要步骤之一。无论您是在设计自动化系统、传感器网络还是以太网通信线路，正确的连接器都能确保最佳性能和长期可靠性。在康诺德，我们十多年来一直为自动化创新者提供支持，制造定制的 M12 连接器，满足数据、电力以及恶劣环境防护方面的严苛要求。

什么是 M12 圆形连接器？

M12 圆形连接器是一种带有 12 毫米锁紧螺母的螺纹连接器，广泛应用于工业自动化、机器人技术和机器视觉系统中。它能确保信号、数据和电力连接的防振性能。在康诺德，我们的 M12 系列包括 A、B、D、X、K 和 L 编码版本，旨在满足低压信号和高速以太网的需求。

M12 圆形连接器

坚固耐用、紧凑小巧且用途广泛。当你既需要同时传输电力与信号，又需要环境保护时，它是理想之选。

2.如何选择合适的编码类型（A、B、D、X 等）？

不同的编码类型决定了电气兼容性，并防止误插：

A 编码 - 用于传感器、执行器、直流电源（≤250 伏）

B 编码 - 用于 Profibus/DeviceNet

D 编码 - 用于 100 Mb/s 以太网

X 编码 - 用于 10 Gb/s 高速以太网

K/L 编码 - 用于高达 16 安培的电源供应

康诺德的工程师会根据应用的电压、速度和环境提供选型指导，确保性能与安全。

3.应该使用哪种引脚配置？

引脚数量决定了可用的信号或电源线数量：有 2、3、4、5、8 或 12 针。

2/4 针：用于直流电源、基本传感器

5 针：用于信号与控制

8 针：用于以太网和混合信号

12 针：用于紧凑型控制系统

康诺德还设计了混合型 M12 连接器，可在一个接口中同时传输信号和电力。

4.M12 连接器防水防尘吗？

是的，其防护等级达到 IP67 或 IP68，可防尘及承受短暂浸水。

康诺德所有的 M12 连接器都经过 100% 防水测试和盐雾验证，以确保在户外或需要冲洗的环境中的可靠性。

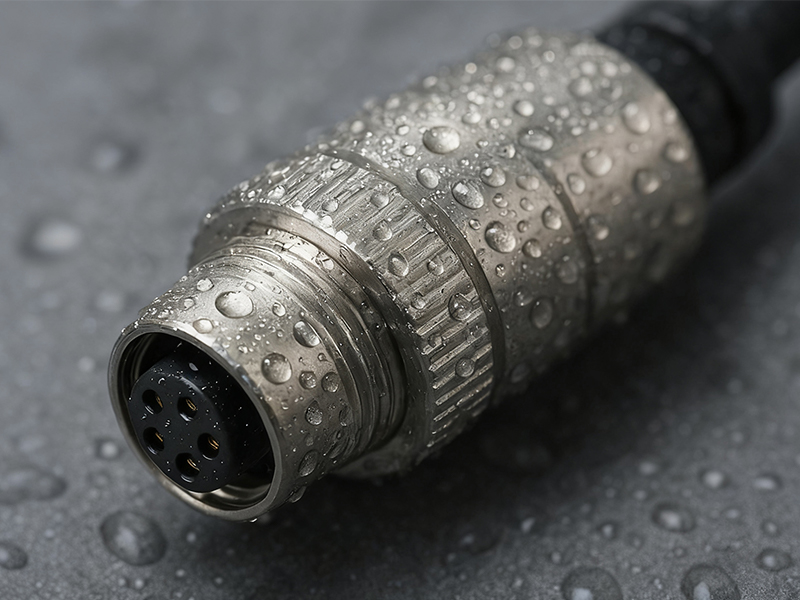

M12 连接器防水测试

此为 M12 连接器防水测试场景图，清晰展示了防水性能测试的细节，凸显产品密封设计的优势，为户外及工业潮湿环境应用提供可靠防护

5.哪种材料最适合我的应用场景？

常见材料如下：

镀镍黄铜：坚固耐用且耐腐蚀

不锈钢：适用于食品 / 化工行业

增强塑料：重量轻且经济实惠

康诺德的 M12 连接器采用工业级镍合金和聚氨酯二次注塑成型，能最大程度抵抗振动、油污以及极端温度。

6.M12 连接器有哪些安装方式？

线缆安装（预成型或现场装配）

面板安装（前装 / 后装）

印制电路板（PCB）安装

康诺德提供预组装的线束，其长度和端接可定制，以减少安装时间和失误。

7.M12 连接器能用于以太网或 IO - Link 系统吗？

可以。

D 编码 - 用于以太网 / Profinet（100 Mb/s）

X 编码 - 用于 10 Gb/s 工业以太网

A 编码 - 用于 IO - Link 和传感器应用

康诺德的屏蔽 M12 连接器可确保数据稳定传输，将电磁干扰（EMI）和串扰降至最低。

8.如何正确安装 M12 连接器？

遵循以下最佳做法：

使用合适的扭矩（避免过度拧紧）

检查 O 型圈和密封件

对线缆进行应力消除处理

使用绝缘润滑脂防潮

康诺德为原始设备制造商（OEM）合作伙伴提供安装指南和现场培训。

9.选择时应避免哪些常见错误？

选错编码（A、D、X 等混淆）

忽视 IP 防护等级要求

低估电流或数据需求

忽略振动或电磁干扰因素

康诺德的应用工程师提供免费咨询服务，以避免这些问题并优化系统设计。

10.为什么选择康诺德作为您的 M12 连接器供应商？

康诺德成立于 2013 年，专注于工业自动化连接解决方案，集研发、制造和全球供应于一体。

通过 ISO / CE / RoHS 认证

产品齐全（M8、M12、M23 连接器及定制设计）

内部进行 IP 防护、振动和信号完整性测试

提供 OEM 品牌服务及全球支持

康诺德的使命：以可靠性、创新性和精准性连接工业领域。

M12 连接器部件检测

这是工业级 M12 连接器部件检测场景图，展示了对部件外观和性能进行逐项核查的过程，严格把控产品质量，以确保设备连接稳定并延长使用寿命

结论

选择合适的 M12 圆形连接器，需综合考虑环境条件、电气要求以及机械兼容性。

通过了解这十个常见问题，并与康诺德合作，您能够实现持久、高效且面向未来的工业连接。

了解更多关于康多德的信息“关于我们”

需要报价或样品请“联系我们”

M12 圆形连接器用于什么？

M12 圆形连接器用于连接工业自动化、机器人技术和控制系统中的传感器、执行器以及通信设备。其螺纹锁定设计确保在恶劣环境中，信号、数据和电力传输能保持稳定且抗振动。

如何选择合适的 M12 编码类型（A、B、D、X 等）？

根据应用场景和电压选择编码：

A 编码用于传感器和直流电源。
B 编码用于 Profibus 或 DeviceNet。
D 编码用于 100 Mbps 以太网。
X 编码用于 10 Gbps 高速以太网。
K/L 编码用于电力电路。

如果您不确定，康诺德的技术团队可以帮助您确定最适合您系统的编码。

M12 连接器防水吗？

是的，大多数 M12 圆形连接器防护等级达到 IP67 或 IP68，能出色地防尘和抵御短暂浸水。康诺德的 M12 系列经过严格的防水测试，以确保在户外和需要冲洗的环境中可靠使用。

M12 连接器可用于以太网和 IO - Link 吗？

当然可以。D 编码的 M12 连接器是 100 Mbps 以太网的理想选择，而 X 编码类型支持高达 10 Gbps 的工业以太网。A 编码版本与 IO - Link 设备兼容。康诺德的屏蔽 M12 连接器可维持稳定的数据传输并将电磁干扰降至最低。
