紧凑尺寸：直径仅为5毫米，非常适合空间有限的应用场景。
多样化配置：提供3针或4针版本，可根据具体应用需求选择合适的引脚数。
防护等级：IP67甚至IP68标准，保证在恶劣环境下的稳定工作
坚固材料：采用镀镍黄铜外壳和镀金触点，增强了抗腐蚀能力和电气性能
易于安装：板后安装与焊接技术简化了装配过程，并提高了连接的牢固性。
低接触电阻：高质量电连接器应当具备低而稳定的接触电阻，确保信号传输的高效性和稳定性。
高绝缘电阻：良好的绝缘性能是防止短路和提高系统可靠性的重要因素。
抗电磁干扰（EMI）能力：通过优化设计和选用合适材料，减少了外部电磁干扰对信号传输的影响。
耐压性能：经过严格的耐压测试，能够在规定的电压范围内安全运行，保护设备免受过压损害。
温度适应范围广：从-25℃ ~ +85℃的工作温度范围，适用于各种极端环境条件。
工业自动化：用于传感器、执行器和其他自动化组件之间的连接，支持复杂系统的高效运行
医疗器械：便携式医疗设备中，该类连接器的小型化设计和高可靠性成为理想选择，有助于提升设备的整体性能
汽车工业：用于车内娱乐系统、导航系统以及动力总成控制系统的连接，提升了车辆的安全性和舒适度
| 针/孔芯数 |
3针 |
| 插头类型 |
公头 |
| 防呆键位 |
普通型 |
| 直头/ 弯头 |
直头 |
| 端子连接方式 |
焊接型 |
| 安装类型 |
板前安装（后锁） |
| 防护等级 |
IP68 |
| 线规/尺寸 |
26AWG/0.14mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
60V |
| 额定冲击电压 |
1500V |
| 额定电流 |
1A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |

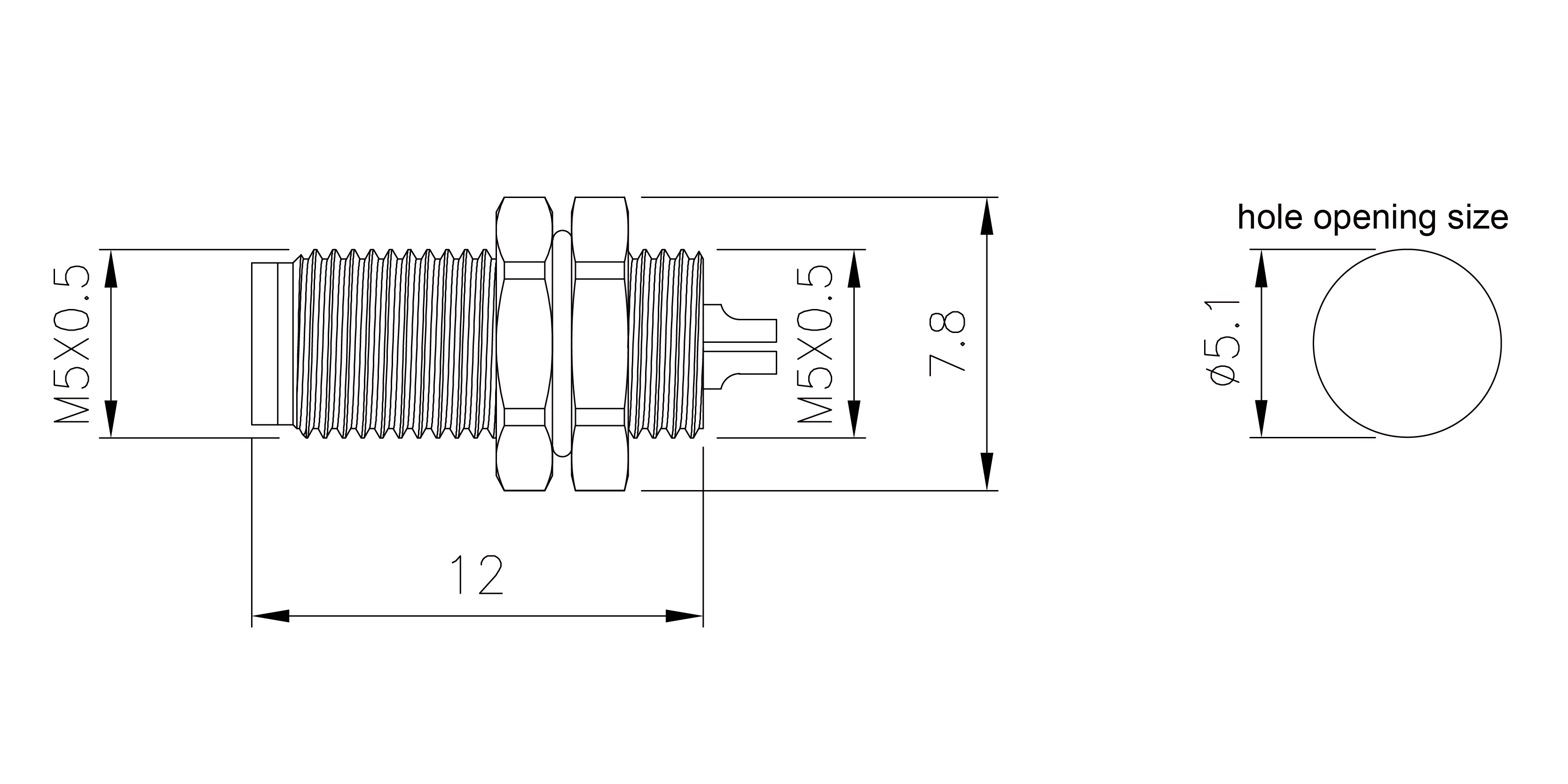

M5圆形连接器尺寸图
M5圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC05NM-03F2LSLNS1101 |
3
|
1A
|
60V
|
60V
|
26
|
0.14
|
| MC05NM-04F2LSLNS1101 |
4
|
1A
|
60V
|
60V
|
26
|
0.14
|
M5圆形连接器编码参数
| 芯数 | 3 | 4 | 芯数 | 3 | 4 |
| 公端 |  |
 |
母端 |  |
 |
M5圆形连接器接线定义
| 芯数 | 3 Pin 芯线颜色 | 4 Pin 芯线颜色 | ||
| 1 | BN |  |
BN | |
| 2 | - |  |
WH |  |
| 3 | BU |  |
BU | |
| 4 | BK |  |
BK | |
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
