结构坚固：采用圆柱形设计。
密封性能：IP67或更高的防护等级，可以防止灰尘进入，在短时间内浸入水中而不受损害。
耐环境性：能够承受恶劣的环境条件，如高温、低温、湿度、油污、腐蚀性物质等。
快速拆装：为了便于安装和维护，快速锁定机制，螺纹锁紧使得插拔操作变得简单快捷。
多芯选择：提供3芯、4芯、5芯、6芯等多种配置，可以根据不同的应用需求选择合适的芯数。
额定电压与电流：额定电压为300V或，额定电流为13A或9A。
导体电阻：低导体电阻确保了高效的电流传输，减少了能量损失。
屏蔽性能：提供了良好的电磁干扰（EMI）屏蔽能力，保持信号完整性至关重要。
工作温度范围：从-40°C到+80°C或更高，适合于各种气候条件下使用。
工业自动化：用于传感器、执行器和其他控制设备之间的连接，以实现数据和电源的可靠传输。
交通运输：包括汽车、火车、船舶在内的交通工具中，用于发动机管理系统、照明系统等关键部位的连接。
通信设备：基站、天线以及其他需要高速数据传输的网络设备中，提供稳定的连接保障。
| 针/孔芯数 |
5针 |
| 插头类型 |
母头 |
| 防呆键位 |
A |
| 直头/ 弯头 |
直头 |
| 端子连接方式 |
插板型 |
| 安装类型 |
板前安装 |
| 防护等级 |
IP68 |
| 线规/尺寸 |
22AWG/0.34mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
300V |
| 额定冲击电压 |
1500V |
| 额定电流 |
9A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
7/8圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
|
MC78NF-03F2LDLNS901
|
3
|
13A
|
300V
|
300V
|
18
|
1
|
|
MC78NF-04F2LDLNS901
|
4
|
9A
|
300V
|
300V
|
18
|
1
|
|
MC78NF-05F2LDLNS901
|
5
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
MC78NF-06F2LDLNS901
|
6
|
9A
|
300V
|
300V
|
20
|
0.5
|

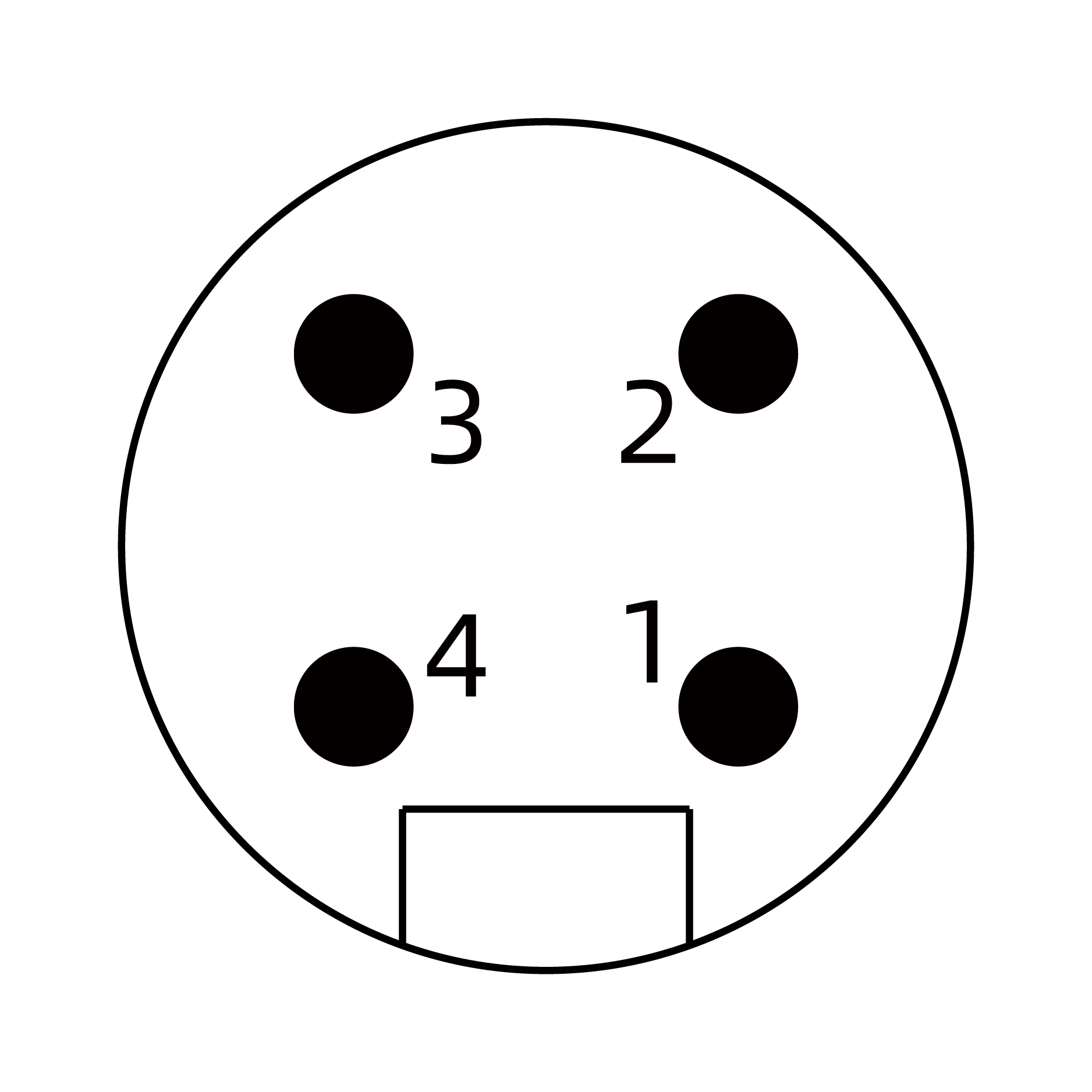

7/8圆形连接器编码参数
| 芯数 | 3 | 4 | 5 | 6 |
| 公端 |  |
 |
 |
 |
| 芯数 | 3 | 4 | 5 | 6 |
| 母端 |  |
 |
 |
 |
7/8圆形连接器接线定义
| 芯数 | 3Pin 芯线颜色 | 芯数 | 4Pin 芯线颜色 | 芯数 | 5Pin 芯线颜色 | |||
| 1 | BK |  |
1 | BK | |
1 | BK | |
| 2 | BN |  |
2 | BU | |
2 | BU |  |
| 3 | BU | |
3 | BN | |
3 | GNYE |  |
| 4 | WH |  |
4 | BN | |
|||
| 5 | WH | |
||||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
