M9 圆形连接器由外壳、绝缘体、接触件三大核心部件构成，外壳多采用黄铜镀镍或不锈钢材质，兼具机械强度与抗腐蚀能力；绝缘体选用耐高温工程塑料，保障绝缘性能与结构稳定性；接触件采用插针插孔式设计，通过精密冲压与电镀工艺，实现低接触电阻与优良导电性。部分产品配备卡扣或螺纹锁紧结构，提升连接牢固度，有效抵御振动环境下的脱落风险

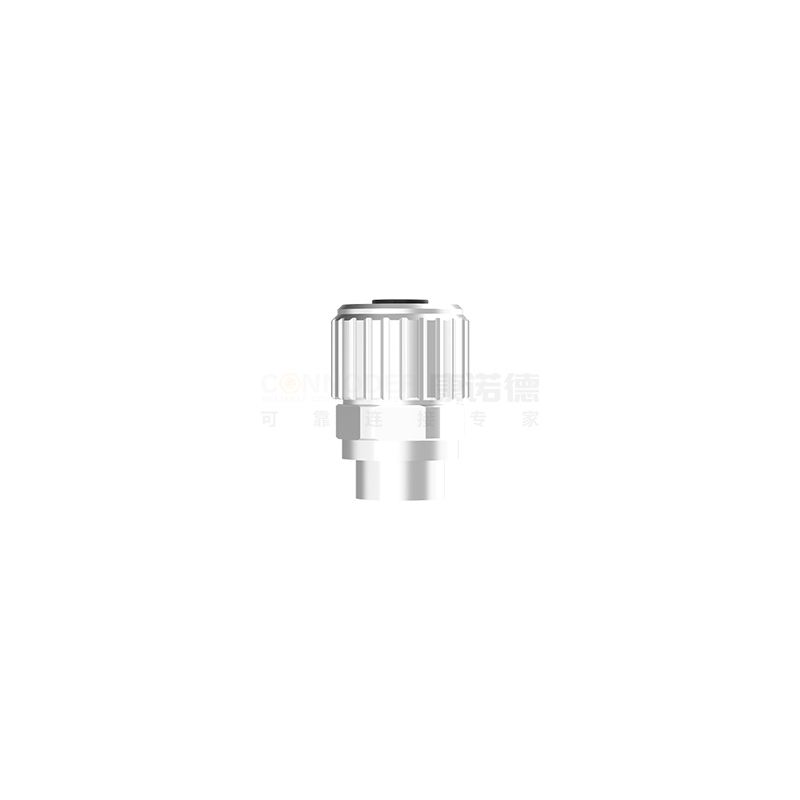

☑ 本品为 M9 连接线母端线端规格，专注线路对接场景。采用简洁实用的结构设计，公端接口适配性强，线端直接衔接线路，安装操作便捷，适配多类设备接线需求
☑ 可灵活覆盖 2 至 8 芯线路需求。焊接固定结合包胶防护，确保线路接触紧密，减少信号衰减与传输损耗，保障电力和信号稳定传输
☑ 接线方式灵活且适配性广，无需复杂配件即可完成装配。焊线连接牢固度高，能抵御日常使用中的轻微拉扯，后期维护便捷，降低使用成本
☑广泛应用于小型设备、仪器仪表等线路连接。兼具安装灵活、布线便捷、传输稳定的特性，满足对空间适配性和连接可靠性有要求的场景
| 芯数 | 2 | 3 | 4 | 5 |
| 公端 |  |
 |
 |
 |
| 6 | 7 | 8 | ||
 |
|
 |
||

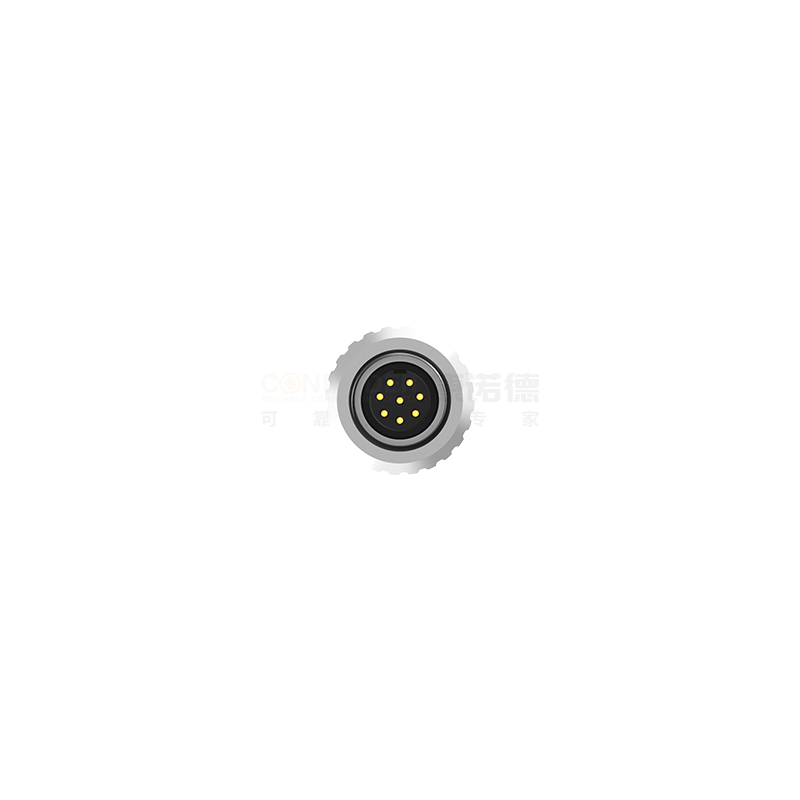

| 芯数 | 2 | 3 | 4 | 5 |
| 母端 |  |
 |
 |
 |
| 6 | 7 | 8 | ||
 |
 |
 |
| 芯数 | 2 Pin 芯线颜色 | 芯数 | 6 Pin 芯线颜色 | ||
| 1 | BN |  |
1 | BN | |
| 2 | BU |  |
2 | WH |  |
| 3 | BU | |
|||
| 4 | BK |  |
|||
| 芯数 | 3 Pin 芯线颜色 | 5 | GY |  |
|
| 1 | BN | |
6 | PK |  |
| 2 | BU | |
|||
| 3 | BK | |
芯数 | 7 Pin 芯线颜色 |
|
| 1 | WH | |
|||
| 芯数 | 4 Pin 芯线颜色 | 2 | BN | |
|
| 1 | BN | |
3 | GN |  |
| 2 | WH | |
4 | YE |  |
| 3 | BU | |
5 | GY | |
| BK | |
6 | PK | |
|
| 7 | BU | |
|||
| 芯数 | 5 Pin 芯线颜色 | ||||
| 1 | BN | |
芯数 | 8 Pin 芯线颜色 | |
| 2 | WH | |
1 | WH | |
| 3 | BU | |
2 | BN | |
| 4 | BK | |
3 | GN | |
| 5 | GY | |
4 | YE | |
| 5 | GY | |
|||
| 6 | PK | |
|||
| 7 | BU | |
|||
| 8 | RD |  |
|||
