紧凑设计：M12连接器尺寸小巧，适用于空间有限的应用场景。
防护等级高：IP67甚至更高的防护等级，能够防止灰尘、水分和油污等外界物质进入连接器内部，适合户外或恶劣环境使用。
多种编码规格：包含A/B/D/L/T/S/X等多种编码规格，满足不同的应用需求。
屏蔽选项：可选屏蔽/非屏蔽款，为需要抗电磁干扰的应用提供额外保护。
螺纹设计与防振动机制：确保安装后连接的稳固性，特别适合振动频繁的工业设备或移动机械。
密封性和稳定性：连接器与线缆注塑成型，确保了密封性和电气性能的稳定性。
抗振动能力：由于采用了注塑工艺，使得线缆与连接器结合紧密，增强了抗振动能力。
材料质量：壳体采用黄铜/锌合金镀镍/PA+GF，螺丝采用黄铜镀镍，确保了恶劣环境下可靠耐用。
额定电压和电流：支持不同的额定电压（如250V/60V/30V）和额定电流（如4A/2A/1.5A），以适应各种应用场景的需求。
接触电阻低：高质量的电连接器应当具有低而稳定的接触电阻，确保信号传输的准确性。
工业自动化：用于传感器、执行器、PLC和其他自动化设备之间的连接。
汽车制造：车载电子设备供电及生产线机器人中，抗振动设计确保长期稳定。
医疗设备：监护仪、医疗机器人电源与信号传输，满足高可靠性需求场景。
通信设备：基站天线、通信设备连接线等，因其紧凑设计和可靠的连接性能成为首选。

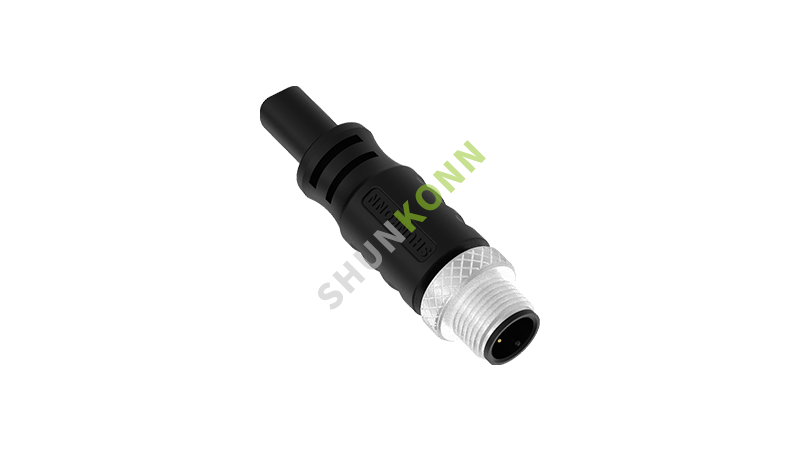

| 针/孔芯数 |
3针 |
| 插头类型 |
公头 |
| 防呆键位 |
A |
| 直头/ 弯头 |
直头 |
| 端子连接方式 |
焊接型 |
| 安装类型 |
直立包胶成型式 |
| 防护等级 |
IP68 |
| 线规/尺寸 |
22AWG/0.34mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装） -20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
250V |
| 额定冲击电压 |
1500V |
| 额定电流 |
4A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
M12直立包胶成型式产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MB12AM-025LSSTXXXXX01 |
2
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MB12AM-035LSSTXXXXX01 |
3
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MB12AM-045LSSTXXXXX01 |
4
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MB12AM-055LSSTXXXXX01 |
5
|
4A
|
60V
|
60V
|
22
|
0.34
|
| MB12AM-065LSSTXXXXX01 |
6
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MB12AM-085LSSTXXXXX01 |
8
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MB12AM-125LSSTXXXXX01 |
12
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
| MB12AM-175LSSTXXXXX01 |
17
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
M12直立包胶成型式编码参数
| 芯数 | 2A | 3A | 4A | 5A |
| 公端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
||
| 芯数 | 2A | 3A | 4A | 5A |
| 母端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
M12直立包胶成型式接线定义
| 芯数 | 2 Pin 芯线颜色 | 芯数 | 3 Pin 芯线颜色 | 芯数 | 4 Pin 芯线颜色 A/B 编码 | |||
| 1 | BN |  |
1 | BN | |
1 | BN | |
| 2 | - |  |
2 | - | |
2 | WH |  |
| 3 | BU |  |
3 | BU | |
3 | BU | |
| 4 | BK |  |
4 | BK | |
|||
| - | ||||||||
| 芯数 | 4 Pin 芯线颜色 D 编码 | 芯数 | 5 Pin 芯线颜色 | 芯数 | 6 Pin 芯线颜色 | |||
| 1 | YE |  |
1 | BN | |
1 | BN | |
| 2 | WH | |
2 | WH | |
2 | WH | |
| 3 | OG |  |
3 | BU | |
3 | BU | |
| 4 | BU | |
4 | BK | |
4 | BK | |
| 5 | GY |  |
5 | - | |
|||
| 6 | GY | |
||||||
| 7 | RD |  |
||||||
| - | ||||||||
| 芯数 | 8 Pin 芯线颜色 | 芯数 | 12 Pin 芯线颜色 | 芯数 | 17 Pin 芯线颜色 | |||
| 1 | WH | |
1 | BN | |
1 | BN | |
| 2 | BN | |
2 | BU | |
2 | BU | |
| 3 | GN |  |
3 | WH | |
3 | WH | |
| 4 | YE | |
4 | GN | |
4 | GN | |
| 5 | GY | |
5 | PK |  |
5 | PK | |
| 6 | PK | |
6 | YE | |
6 | YE | |
| 7 | BU | |
7 | BK | |
7 | BK | |
| 8 | RD | |
8 | GY | |
8 | GY | |
| 9 | RD | |
9 | RD | |
|||
| 10 | VT |  |
10 | VT | |
|||
| 11 | OG | |
11 | OG | |
|||
| 12 | LTGN |  |
12 | LTGN | |
|||
| 13 | LTBU |  |
||||||
| 14 | BKWH |  |
||||||
| 15 | BNWH |  |
||||||
| 16 | RDWH |  |
||||||
| 17 | BUWH |  |
||||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
