编码键槽结构：B编码采用独特的键槽定位系统，通过物理防呆设计实现与A/C/D/X等编码的互不兼容性，有效防止现场总线设备连接时的误插风险。
双级密封设计：金属螺纹提供机械锁紧，硅橡胶密封圈实现IP67/68级防护，耐受-40℃至+85℃环境温度及10G振动加速度。
包胶成型：注塑工艺将电缆与连接器整合为一体，增强了物理强度，提供了额外的防护层，通常能达到IP67甚至更高的防护等级，确保防水、防尘和抗化学腐蚀性能。
信号传输特性：支持PROFIBUS DP/PA、INTERBUS等现场总线协议。
电压与电流：支持额定电压为250V，最大承载电流可达4A，适用于传输中低功率信号的需求。
耐久性：优质的黄铜或磷铜端子经过实心镀金处理，抗氧化能力强，确保插拔寿命超过500次。
工业控制系统：PROFIBUS主站/从站设备互联，PLC与远程I/O模块间通。
现场总线网络:过程自动化仪表连接（压力变送器、流量计等）,分布式控制系统(DCS)节点连接。
工业网络设备：工业交换机PROFIBUS端口连接，设备网(DeviceNet)主干线缆终端。
机器人控制：应用于协作机器人关节控制器与伺服驱动单元间的实时通信接口。
| 芯数 |
3针 |
| 插头类型 |
公头 |
| 防呆键位 |
B |
| 端子连接方式 |
焊接型 |
| 安装类型 |
弯脚90度包胶成型式 |
| 防护等级 |
IP68 |
| 线规/尺寸 |
22AWG/0.34mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
250V |
| 额定冲击电压 |
1500V |
| 额定电流 |
4A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
M12B编码圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MB12BM-035LSRAXXXXX01 |
3
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12BM-045LSRAXXXXX01 |
4
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12BM-055LSRAXXXXX01 |
5
|
4A
|
60V
|
60V
|
22
|
0.34
|
M12B编码圆形连接器编码参数
| 芯数 | 3B | 4B | 5B |
| 公端 |
|
 |
 |
| 芯数 | 3B | 4B | 5B |
| 母端 |
|
 |
 |
M12B编码圆形连接器接线定义
| 芯数 | 3 Pin 芯线颜色 | 芯数 | 3 Pin 芯线颜色 | 芯数 | 5 Pin 芯线颜色 | |||
| 1 | BN |  |
1 | BN | |
1 | BN | |
| 2 | - |  |
2 | - | |
2 | WH |  |
| 3 | BU |  |
3 | BU | |
3 | BU | |
| 4 | BK |  |
4 | BK | |
4 | BK | |
| 5 | GY |  |
||||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
SKM12B系列 M12B编码连接器板前安装3PIN母头焊接式M12*1

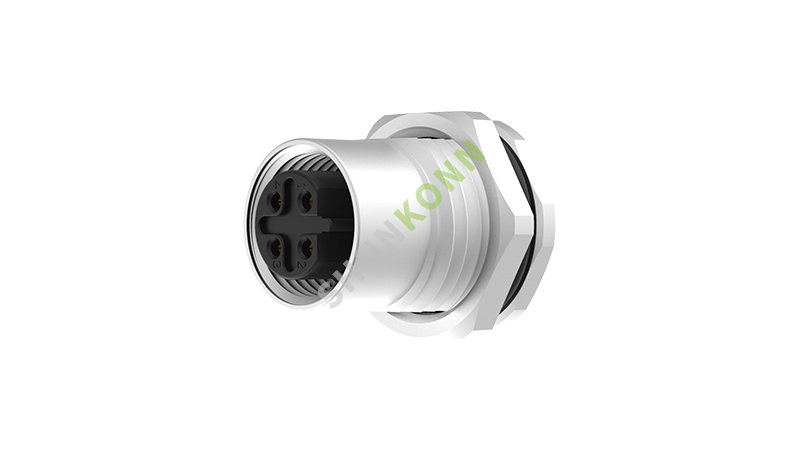

SKM12B系列 M12B编码连接器板前安装4PIN母头焊接式M12*1
SKM12B系列 M12B编码连接器板前安装5PIN母头焊接式M12*1
SKM12B系列 M12B编码连接器板后安装3PIN母头插板式M16*1.5
SKM12B系列 M12B编码连接器板后安装4PIN母头插板式M16*1.5
SKM12B系列 M12B编码连接器板后安装5PIN母头插板式M16*1.5
| 产品参数 |
SKM12B系列 M12B编码连接器普通包胶式3PIN公头焊接式M12*1
|
|---|---|
| 二级类别 | M12 连接器 |
| 形状 | 直 |
| 芯数 | 3 |
| 防呆类型 | B |
| 防护等级 | IP68 |
| 接线方式 | 焊接式 |
| 安装类型 | 普通包胶式 |
| 性别 | 公头 |
| 屏蔽类型 | 屏蔽 |
| 外壳材料 | 金属 |
| 额定电压 | 250V |
| 额定电流 | 4A |
| 接触电阻 | 5mΩ |
