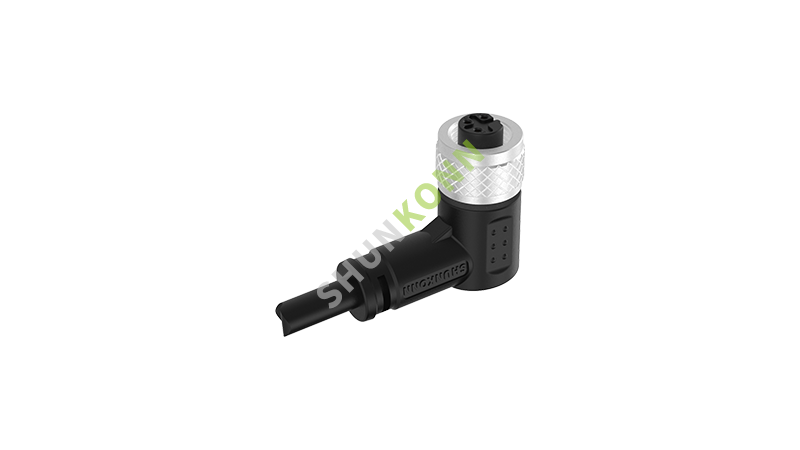

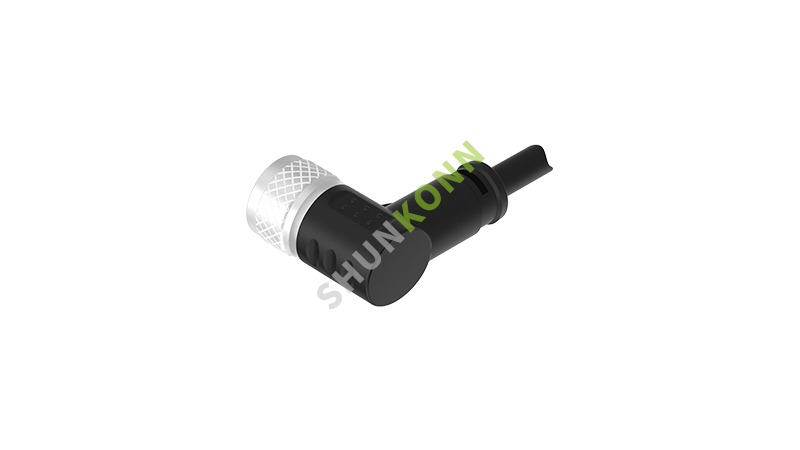

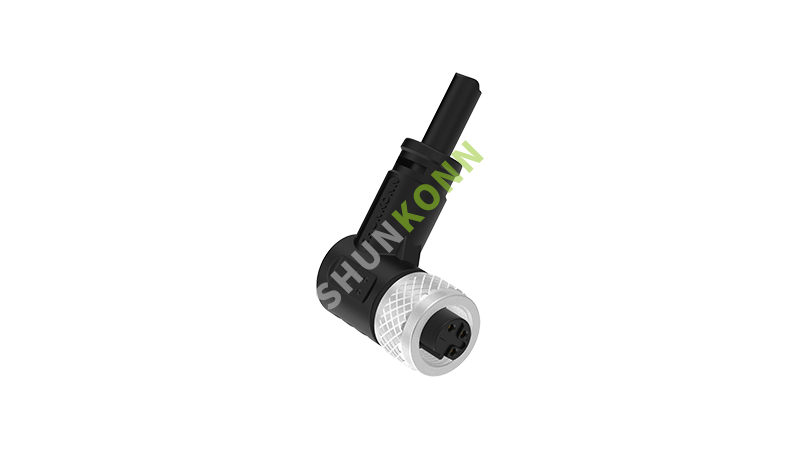

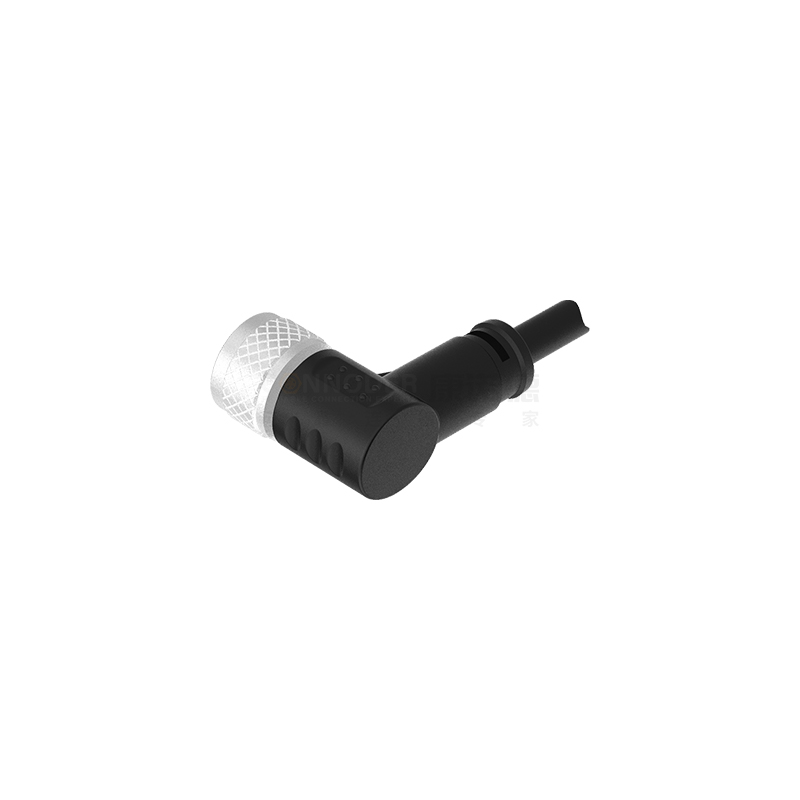

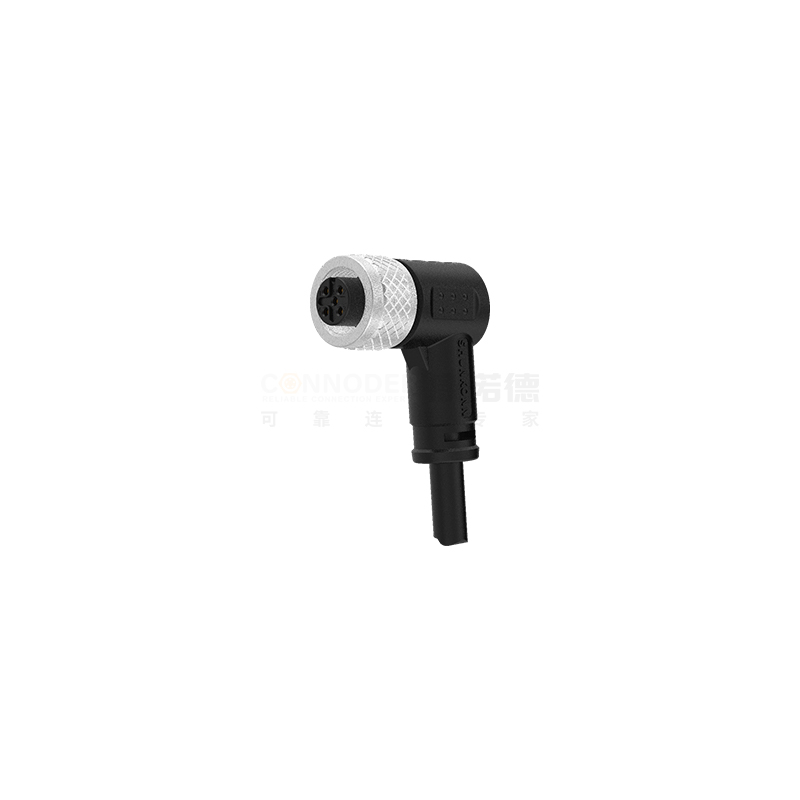

M12预铸电缆式连接器是一种工业级连接器，以其高防护性、可靠性和便捷安装性，广泛应用于复杂工业场景。
☑编码键槽结构：B编码采用独特的键槽定位系统，通过物理防呆设计实现与A/C/D/X等编码的互不兼容性，有效防止现场总线设备连接时的误插风险。
☑双级密封设计：金属螺纹提供机械锁紧，硅橡胶密封圈实现IP67/68级防护，耐受-40℃至+85℃环境温度及10G振动加速度。
☑包胶成型：注塑工艺将电缆与连接器整合为一体，增强了物理强度，提供了额外的防护层，通常能达到IP67甚至更高的防护等级，确保防水、防尘和抗化学腐蚀性能。
☑信号传输特性：支持PROFIBUS DP/PA、INTERBUS等现场总线协议。
☑电压与电流：支持额定电压为250V，最大承载电流可达4A，适用于传输中低功率信号的需求。
☑耐久性：优质的黄铜或磷铜端子经过实心镀金处理，抗氧化能力强，确保插拔寿命超过500次。
| 芯数 | 3B | 4B | 5B |
| 公端 |
|
 |
 |
| 芯数 | 3B | 4B | 5B |
| 母端 |
|
 |
 |
| 芯数 | 3 Pin 芯线颜色 | 芯数 | 4 Pin 芯线颜色 | 芯数 | 5 Pin 芯线颜色 | |||
| 1 | BN |  |
1 | BN | |
1 | BN | |
| 2 | - |  |
2 | WH |  |
2 | WH | |
| 3 | BU |  |
3 | BU | |
3 | BU | |
| 4 | BK |  |
4 | BK | |
4 | BK | |
| 5 | GY |  |
||||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
