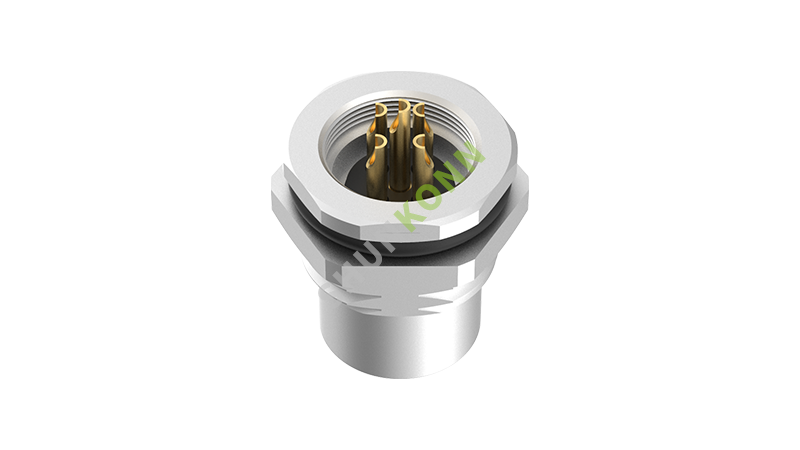

**M12圆形连接器A扣母端面板式板后安装2-17芯焊线式M16*1.5**

产品系列号 : M12 产品编码 : MC12AF-XXR2LSLNS301 产品简介 :

M12圆形连接器作为一种标准化螺纹锁定圆形电气连接器，其主要特点在于采用12 毫米螺纹外壳设计，确保多家厂商产品兼容互换。它通常用于传感器、执行器、控制设备之间的连接，可在灰尘、湿气等恶劣环境中稳定工作，从而提高系统运行可靠性。对于选择连接器的工程师而言，了解其结构尺寸与行业标准，是实现长期稳定运行的基础

点击咨询申请样品选型目录

技术数据商业数据下载配套产品关联产品相关视频

☑板后安装设计节省面板空间，M16*1.5 螺牙精准锁紧，母端 A 扣快速对接，装配便捷不占用正面空间。
☑ 焊线式连接保障信号低损耗传输，2-17 芯多规格适配数据 / 动力需求，A 扣结构紧密防松动，抗干扰能力满足工业严苛标准。
☑ 安装稳固性，抗振动、防脱落，金属材质耐磨损抗腐蚀，精密工艺打造，适配高低温、潮湿等恶劣工况。
☑ 标准化 M12A 接口兼容主流公端设备，2-17 芯灵活选型，板后安装适配自动化生产线、仪器仪表等多场景布线需求。

说明

操作注意事项

要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 >IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。

产品属性

产品类型

M12圆形连接器

应用

电力、信号

传感器类型

通用

性别

母端

核心数

2-17芯

编码

A编码

螺纹类型

M12×1.0

材料规格

外壳材质

铜镀镍

阻燃等级，符合UL 94

密封材料

环氧树脂 / 橡胶

接触件材料

铜镀金

接触件载体材料

PA9T

安装

安装类型

板后安装

锁板螺牙

M16×1.5

开孔尺寸

Ø16.1/13.5（详情可查看图纸）

电气特性

接触电阻

≤5mΩ

绝缘电阻

100 mΩ

额定电压

AC:30V/60V/250V DC:30V/60V/250V

额定电流

4A、2A、1.5A

电气参数

产品型号	芯数	额定电流	额定电压		线规/尺寸
产品型号	芯数	额定电流	A/C	D/C	AWG	mm²
MC12AF-02R2LSLNS301	2	4A	250V	250V	22	0.34
MC12AF-03R2LSLNS301	3	4A	250V	250V	22	0.34
MC12AF-04R2LSLNS301	4	4A	250V	250V	22	0.34
MC12AF-05R2LSLNS301	5	4A	250V	60V	22	0.34
MC12AF-06R2LSLNS301	6	2A	30V	30V	24	0.25
MC12AF-08R2LSLNS301	8	2A	30V	30V	24	0.25
MC12AF-12R2LSLNS301	12	1.5A	30V	30V	26	0.14
MC12AF-17R2LSLNS301	17	1.5A	30V	30V	26	0.14

防呆芯位图

芯数	2A	3A	4A	5A
公端
	6A	8A	12A	17A

	4B	5B	3C	4C

	5C	6C	4D

芯数	2A	3A	4A	5A
母端
	6A	8A	12A	17A

	4B	5B	3C	4C

	5C	6C	4D

接线定义

芯数	2 Pin 芯线颜色	芯数	3 Pin 芯线颜色	芯数	4 Pin 芯线颜色 A/B 编码
1	BN	1	BN	1	BN
2	-	2	-	2	WH
3	BU	3	BU	3	BU
		4	BK	4	BK
-
芯数	4 Pin 芯线颜色 D 编码	芯数	5 Pin 芯线颜色	芯数	6 Pin 芯线颜色
1	YE	1	BN	1	BN
2	WH	2	WH	2	WH
3	OG	3	BU	3	BU
4	BU	4	BK	4	BK
		5	GY	5	-
				6	GY
				7	RD
-
芯数	8 Pin 芯线颜色	芯数	12 Pin 芯线颜色	芯数	17 Pin 芯线颜色
1	WH	1	BN	1	BN
2	BN	2	BU	2	BU
3	GN	3	WH	3	WH
4	YE	4	GN	4	GN
5	GY	5	PK	5	PK
6	PK	6	YE	6	YE
7	BU	7	BK	7	BK
8	RD	8	GY	8	GY
		9	RD	9	RD
		10	VT	10	VT
		11	OG	11	OG
		12	LTGN	12	LTGN
				13	LTBU
				14	BKWH
				15	BNWH
				16	RDWH
				17	BUWH
