标准化设计：M12连接器遵循国际标准IEC 61076-2-101，确保了不同制造商之间的互换性和兼容性。
防护等级：IP67或更高的防护等级，能够在恶劣环境下有效防止灰尘、水和其他污染物进入。
抗振性能：采用螺纹锁定机制，确保在振动和冲击条件下仍能维持稳定的电气连接。
编码多样性：提供A、B、C、D等多种编码类型，避免误插，并适应不同的应用需求。
工作温度范围：一般为-25°C至+80°C，部分产品能在更低或更高的温度范围内正常工作。
电压与电流额定值：根据不同的应用场景，S编码连接器可以支持高达12A的电流和630V AC的工作电压，适用于需要高功率传输的应用场景。
耐久性：优质的黄铜或磷铜端子经过实心镀金处理，抗氧化能力强，确保插拔寿命超过500次。
工业自动化：广泛应用于自动化生产线中的传感器、执行器、I/O模块等设备的连接，确保数据传输的稳定性和可靠性。
过程控制：用于连接温度变送器、压力变送器等仪表设备，实现对生产过程的精确监控和控制。
交通运输：可用于汽车制造中车载电子设备的连接，保证车辆系统的稳定运行；也可用于轨道交通中的简单传感器和控制部件的连接。
医疗设备：监护仪、医疗机器人等高精度设备的电源与信号传输，要求连接器具有极高的可靠性和稳定性。
正确插入，防止反插，确保连接器的稳定性、可靠性

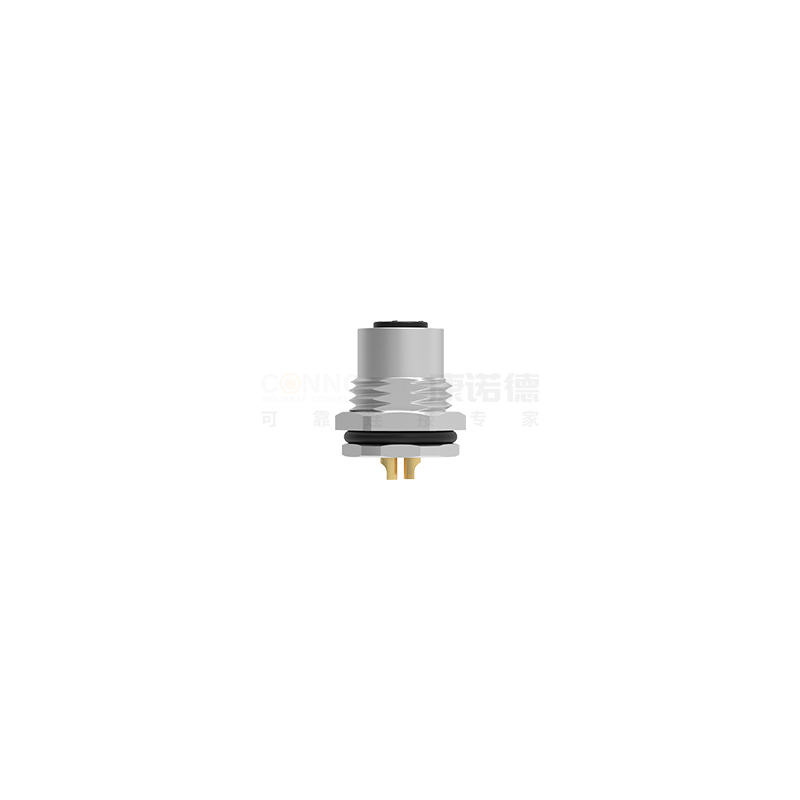

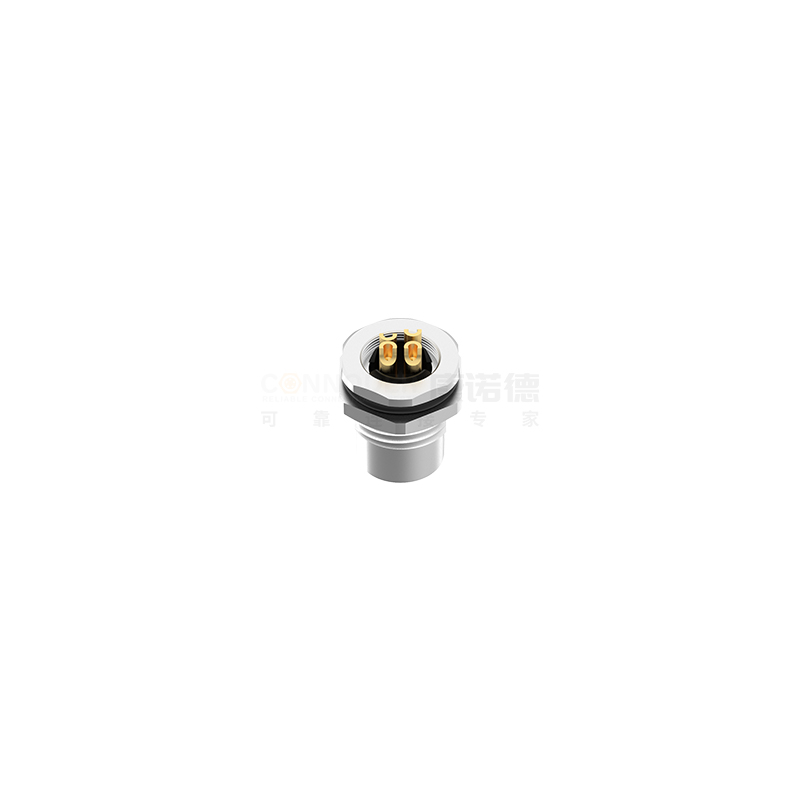

| 芯数 |
4针(3+PE) |
| 插头类型 |
母头 |
| 防呆键位 |
S |
| 端子连接方式 |
焊接型 |
| 安装类型 |
板后安装（前锁） |
| 防护等级 |
IP68 |
| 线规/尺寸 |
16AWG/1.5mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
630V |
| 额定冲击电压 |
1500V |
| 额定电流 |
12A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |

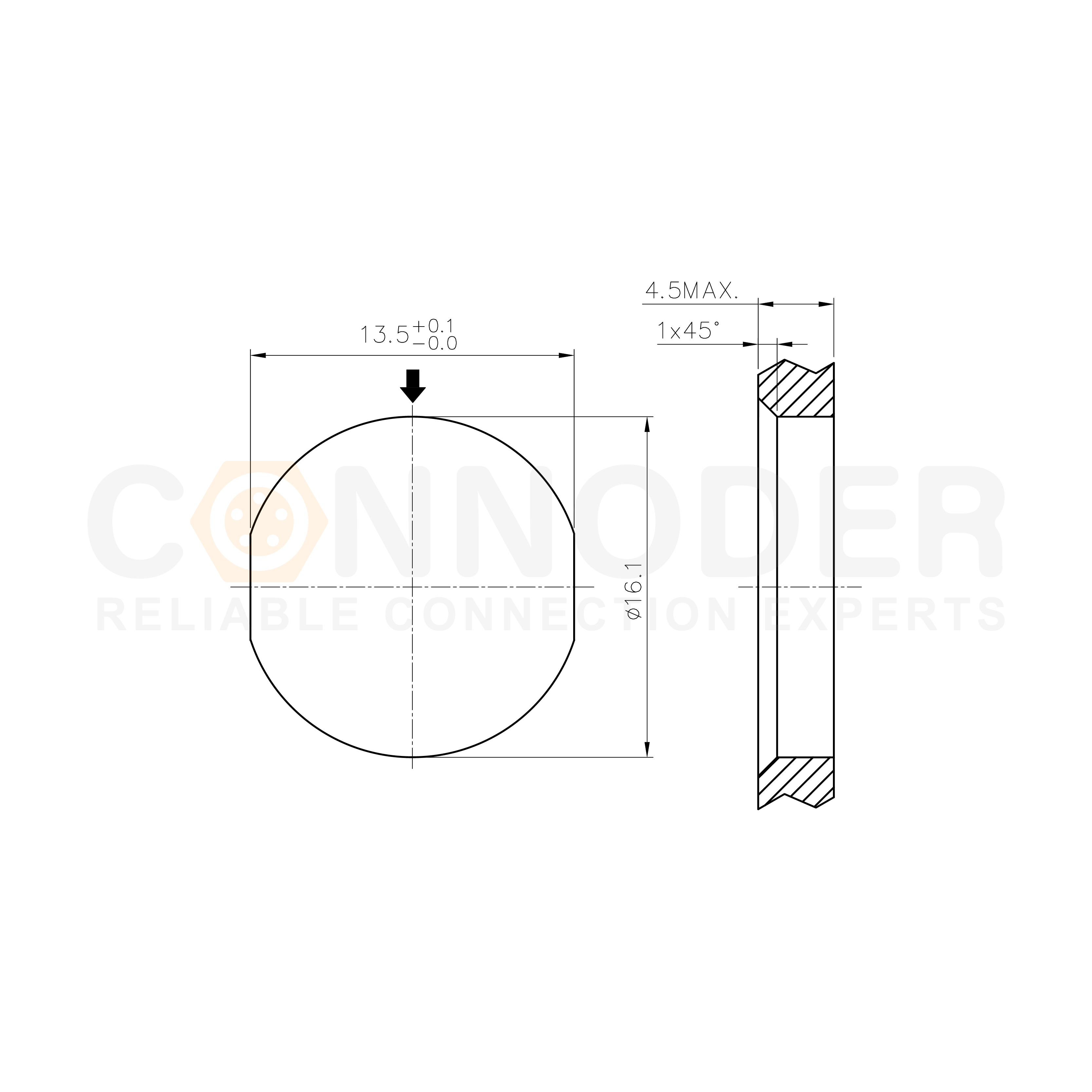

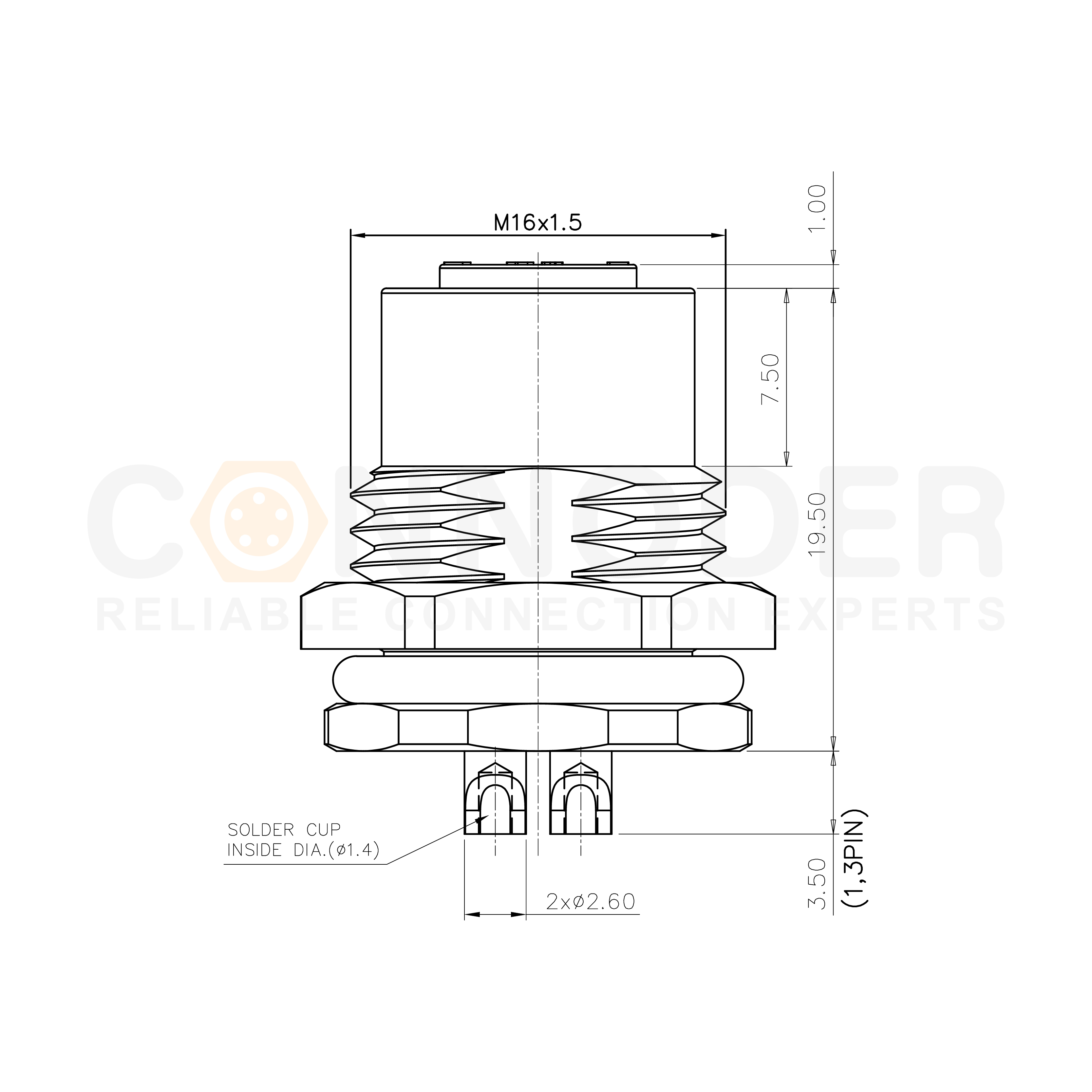

M12圆形连接器尺寸图
M12圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12SF-02R2LSLNS301 |
2
|
16A
|
800V
|
800V
|
16
|
2.5
|
| MC12SF-03R2LSLNS301 |
2+PE
|
16A
|
800V
|
800V
|
16
|
2.5
|
| MC12SF-04R2LSLNS301 |
3+PE
|
16A
|
800V
|
800V
|
16
|
2.5
|
M12圆形连接器编码参数
| 芯数 | 2 K | 2+PE K | 3+PE K | 4+PE K |
| 公端 |
|
|
|
|
| 2 S | 2+PE S | 3+PE S | 2 T | |
|
|
|
|
|
|
| 2+PE T | 3+PE T | |||
|
|
|
|||
| 芯数 | 2 K | 2+PE K | 3+PE K | 4+PE K |
| 母端 |
|
|
|
|
| 2 S | 2+PE S | 3+PE S | 2 T | |
|
|
|
|
|
|
| 2+PE T | 3+PE T | |||
|
|
|
M12圆形连接器接线定义
| 2+PE 芯线颜色 S 编码 | 芯数 | 3+PE 芯线颜色 S 编码 | ||
| BK1 |  |
1 | BK1 | |
| BK2 | |
2 | BK2 | |
| GNYE |  |
3 | BK3 | |
| 4 | GNYE | |
||
| - | ||||
| 4+PE 芯线颜色 K 编码 | 芯数 | 4 Pin 芯线颜色 T 编码 | ||
| BK1 | |
1 | BN |  |
| BK2 | |
2 | WH |  |
| BK3 | |
3 | BU |  |
| BK4 | |
4 | BK | |
| GNYE | |
|||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
