小型化设计：尽管具有高功率传输能力，但L编码连接器仍然保持了M12系列的小型化特点，有助于节省安装空间。
可靠性：坚固的设计和良好的防护性能使得这些连接器能够在极端条件下工作，如高温、高湿、强振动等严苛环境。
防护等级：IP67或更高的防护等级，确保在恶劣环境下的稳定性能，比如防水防尘能力。
针数：提供2芯3芯4芯5芯6芯（含PE接地）的配置，以适应不同的电气需求。
额定电压和电流：最大电流额定值可高达16A，最大电压额定值为63V AC/DC。
应用领域：由于其高功率传输能力和紧凑的设计，M12 M编码连接器非常适合用于工业自动化、能源管理、机器人技术等领域。
遵循标准：符合IEC 61076-2-109等相关标准，保证了与其他符合相同标准的产品之间的互换性和兼容性。

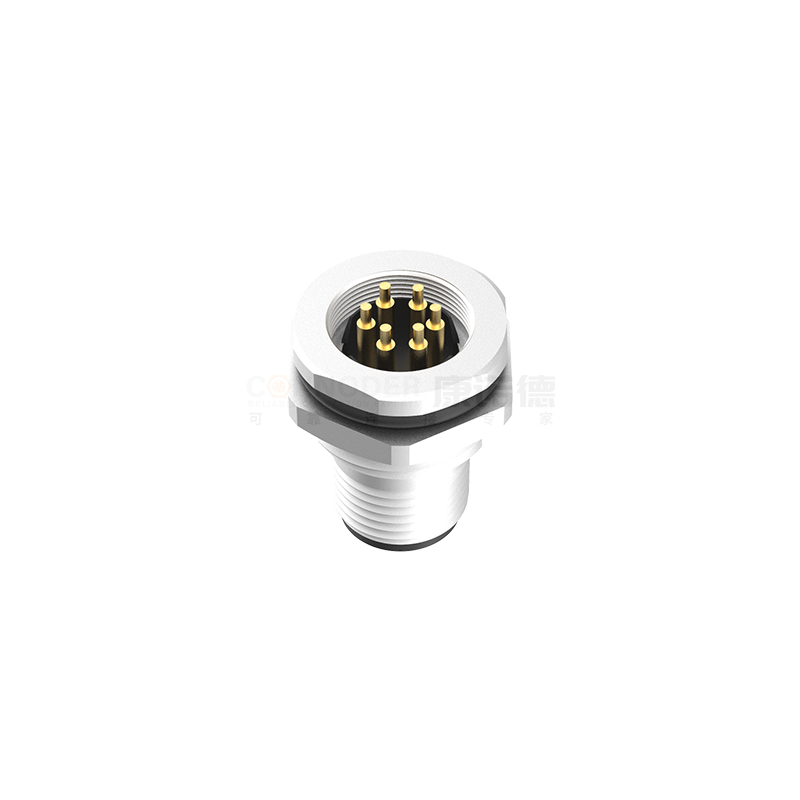

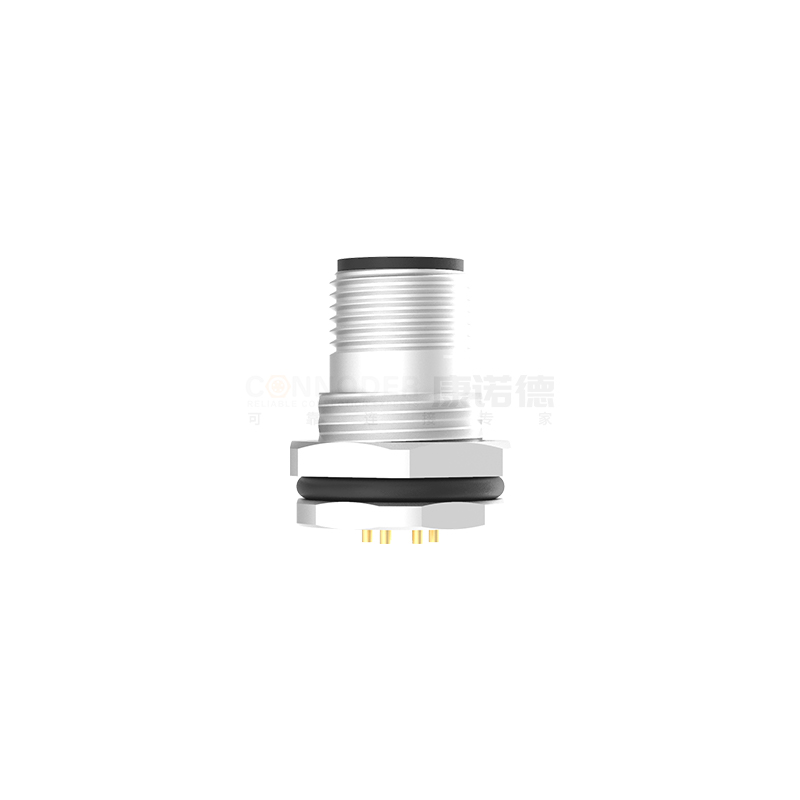

| 芯数 |
5+PE |
| 插头类型 |
公头 |
| 防呆键位 |
M |
| 直头/ 弯头 |
直头 |
| 端子连接方式 |
插板型 |
| 安装类型 |
板后安装（前锁） |
| 防护等级 |
IP68 |
| 线规/尺寸 |
14AWG/2.5mm² |
| 工作温度 |
-40℃至 +80℃（固定安装） -20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
630V |
| 额定冲击电压 |
1500V |
| 额定电流 |
8A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
M12圆形连接器尺寸图
M12圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
|
MC12MM-02R2LSLNS301
|
2
|
8A
|
630V
|
630V
|
16
|
1.5
|
|
MC12MM-03R2LSLNS301
|
2+PE
|
8A
|
630V
|
630V
|
16
|
1.5
|
|
MC12MM-04R2LSLNS301
|
3+PE
|
8A
|
630V
|
630V
|
16
|
1.5
|
|
MC12MM-05R2LSLNS301
|
4+PE
|
8A
|
630V
|
630V
|
16
|
1.5
|
|
MC12MM-06R2LSLNS301
|
5+PE
|
8A
|
630V
|
630V
|
16
|
1.5
|
M12圆形连接器编码参数
| 编码 | 芯数 | 公端 | 母端 |
| L 编码 | 2 |  |
 |
| 2+FE |  |
 |
|
| 3 |  |
 |
|
| 3+FE |  |
 |
|
| 4 |  |
 |
|
| 4+FE |  |
|
|
| M 编码 | 2 |  |
 |
| 2+PE |  |
 |
|
| 3+PE |  |
 |
|
| 4+PE |  |
 |
|
| 5+PE |  |
 |
M12L编码圆形连接器接线定义
| 芯数 | 4/4+PE 芯线颜色 L编码 | 芯数 |
5+PE 芯线颜色 M编码 |
||
| 1 | BN |  |
1 | BK1 |  |
| 2 | WH |  |
2 | BK2 | |
| 3 | BU |  |
3 | BK3 | |
| 4 | BK | |
4 | BK4 | |
| PE | GY |  |
5 | BK5 | |
| PE | GNYE |  |
|||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
