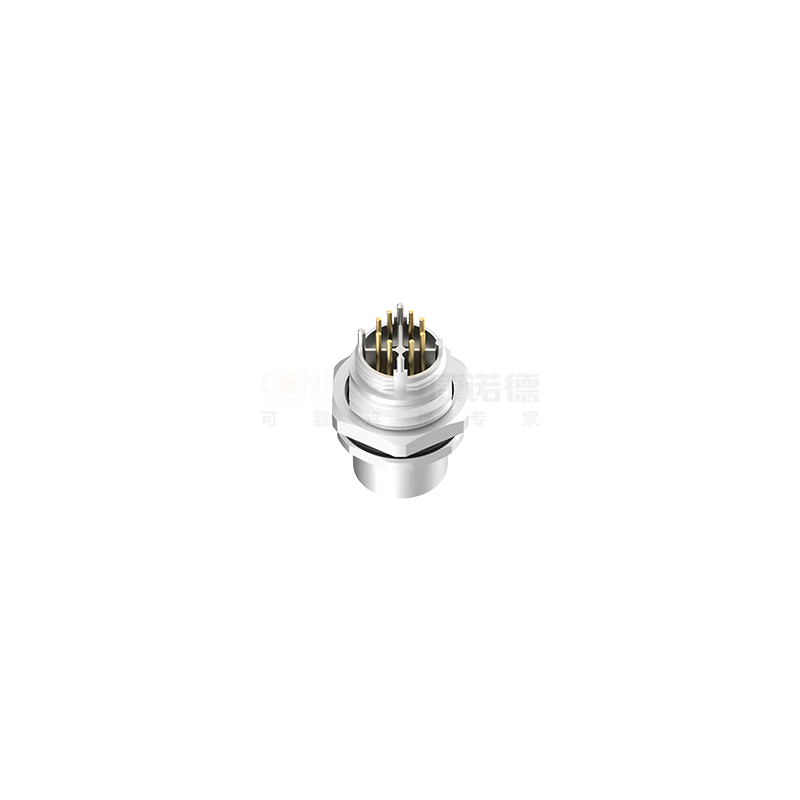

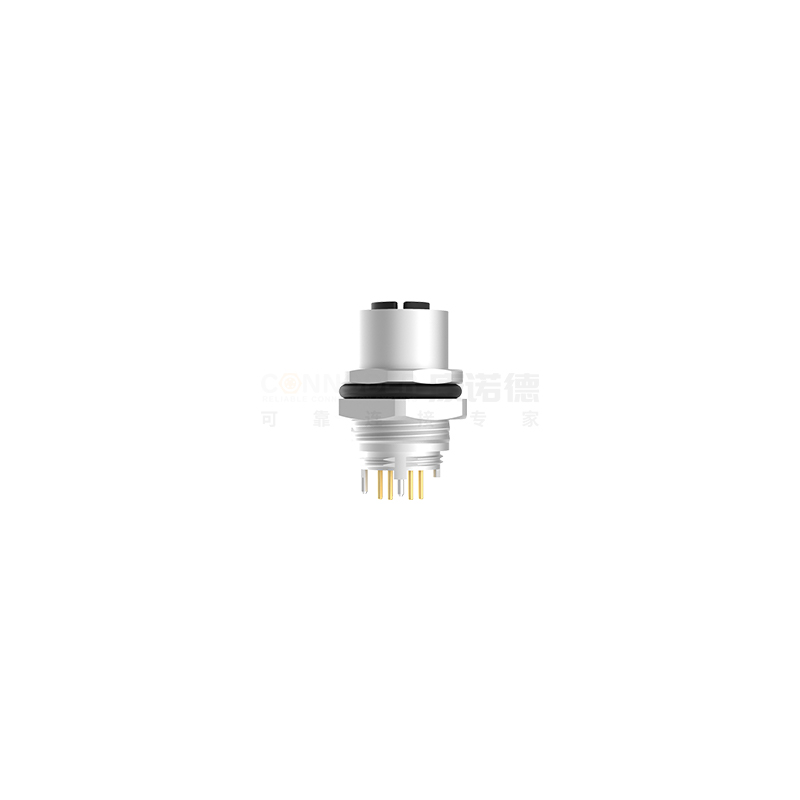

增强传输信号，降低阻抗
防护灰尘渗透和短暂浸泡，加厚插针，超长寿命
螺纹连接线，安全可靠；纯铜触电，导电优良
采用工业高柔性电缆，耐弯，耐磨损
正确插入，防止反插，确保连接器的稳定性、可靠性
| 芯数 |
8针 |
| 插头类型 |
母头 |
| 防呆键位 |
X |
| 端子连接方式 |
插板式 |
| 安装类型 |
板前安装(后锁) |
| 防护等级 |
IP68 |
| 线规/尺寸 |
26-24AWG/0.14-0.25mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
50V |
| 额定冲击电压 |
1500V |
| 额定电流 |
0.5A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |
M12 X编码圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12XF-08F2LDLNS301 |
8
|
0.5A
|
50V
|
60V
|
26-24 |
0.14-0.25
|
M12 X编码圆形连接器编码参数
| 芯数 | 8X | 6Y | 8Y |
| 公端 |
|
|
|
| 芯数 | 8X | 6Y | 8Y |
| 母端 |
|
|
|
M12 X编码圆形连接器接线定义
| 芯数 | M12 X 8 Pin 芯线颜色 | 芯数 | M12 Y 6 Pin 芯线颜色 | 芯数 | M12 Y 8 Pin 芯线颜色 | ||||||
| 1 | WHOG |  |
D1+ | 1 | WHOG | |
D1+ | 1 | WHOG | |
D1+ |
| 2 | OG |  |
D1- | 2 | OG | |
D1- | 2 | OG | |
D1- |
| 3 | WHGN |  |
D2+ | 3 | WHGN | |
D2+ | 3 | WHGN | |
D2+ |
| 4 | GN |  |
D2- | 4 | GN | |
D2- | 4 | GN | |
D2- |
| 5 | WHBN |  |
D4+ | 5 | BU |  |
D4+ | 5 | BU | |
D4+ |
| 6 | BN |  |
D4- | 6 | WH |  |
D4- | 6 | WH | |
D4- |
| 7 | WHBU |  |
D3- | 7 | BN | |
D3- | ||||
| 8 | BU | |
D3+ | 8 | BK |  |
D3+ | ||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。
