工业传感器 M8 圆形连接器布线与引脚排列指南
引言
在现代工业自动化领域，可靠的连接对于传感器、执行器和控制系统之间的稳定通信至关重要。了解 M8 圆形连接器的布线和引脚，有助于工程师确保高效的信号传输、减少停机时间并提高系统可靠性。
本指南专门针对工业传感器应用，讲解 M8 连接器的引脚排列、布线标准、编码类型以及实际安装方法。
坚固、紧凑且用途广泛 —— 当您需要混合电力与信号传输以及环境保护时，它是理想之选。

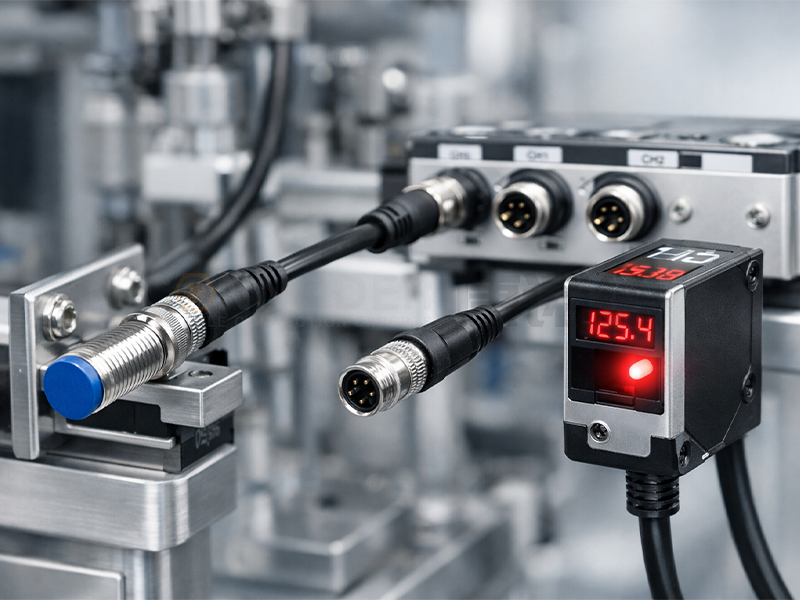

什么是 M8 圆形连接器？
M8 连接器是紧凑的圆形连接器，带有 8 毫米的锁定螺纹，专为空间有限的工业环境而设计。它们提供安全、抗振动的连接，广泛应用于：
接近传感器
光电传感器
PLC 控制系统
机器人与自动化设备
Connoder康诺德专注于制造具有 IP67/IP68 防护等级的高性能 M8 连接器，确保在恶劣工业环境中的耐用性。
M8 连接器引脚排列与配置
引脚排列（针脚定义）决定了连接器内部电信号的分配方式。常见的配置包括：
3 引脚：基本传感器连接
4 引脚：标准工业传感器
5 引脚：高级信号控制
6/8 引脚：数据与通信系统
标准 4 引脚 M8 布线（A 编码）
引脚 1（棕色）：电源（+V）
引脚 3（蓝色）：接地（0V）
引脚 4（黑色）：信号输出
引脚 2（白色）：辅助信号
这种标准化配置确保了不同设备之间的兼容性，并简化了安装过程。
理解 M8 连接器编码类型
编码可防止不兼容设备之间的错误连接。最常见的类型包括：
A 编码：传感器和执行器应用
B 编码：现场总线通信系统
D 编码：工业以太网和数据传输
如何为工业传感器连接 M8 连接器的线路
正确的布线可确保传感器性能可靠以及系统稳定。遵循以下步骤：
小心剥开电缆外皮
根据标准识别电线颜色
将电线与正确的引脚编号匹配
固定连接并组装连接器
测试导通性和信号输出
对于传感器系统，务必确认布线遵循的是 PNP 还是 NPN 逻辑，以避免故障。
颜色编码与布线标准
标准化的颜色编码简化了安装并减少错误：
棕色（BN）：电源
蓝色（BU）：接地
黑色（BK）：信号
白色（WH）：辅助
常见布线错误与故障排查
引脚分配错误
混用不兼容的编码类型
连接松动或不稳定
使用非工业级电缆
选择康诺德的高品质连接器可显著减少这些问题，并提高长期可靠性。
为什么选择康诺德 M8 连接器？
康诺德是值得信赖的制造商，专注于工业连接器解决方案：
全系列 M8 连接器（3 - 8 引脚，A/B/D 编码）
IP67/IP68 防水防尘设计
可提供定制电缆组件
严格的质量控制并符合国际标准
M8 连接器在工业自动化中的应用
传感器到 PLC 的连接
机器人与自动化系统
包装与装配生产线
智能制造与工业 4.0
结论
掌握 M8 圆形连接器的布线和引脚排列对于确保可靠的工业运行至关重要。通过遵循标准化布线实践并选择高质量组件，企业可以显著提升系统性能。
如果您正在寻找可靠的 M8 连接器解决方案，康诺德是您工业连接领域的理想合作伙伴。
