圆形连接器针脚定义图解：新手如何快速识别针脚顺序与接线？
引言
在现代工业系统中，圆形连接器对于确保稳定可靠的电气连接起着至关重要的作用。然而，对于新手而言，理解圆形连接器的针脚定义图解可能颇具挑战。
针脚定义图不仅仅是一幅图纸，它更是一份技术地图，定义了每个针脚所对应的特定电气功能。掌握这一概念有助于避免接线错误、提升系统性能并确保安全。

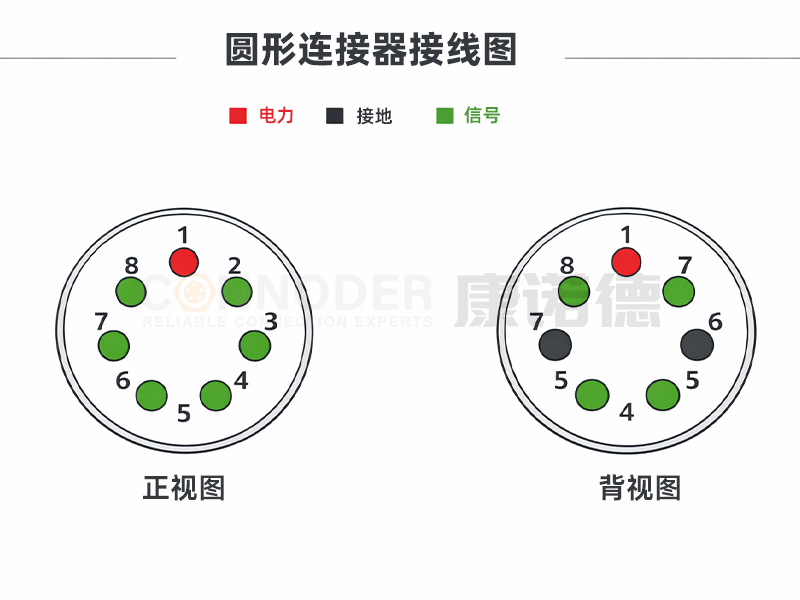

此图展示了圆形连接器的针脚定义，清晰标注了每个端子的针脚排列、信号对应关系及功能定义。它为圆形连接器的布线安装、设备调试以及电路连接匹配提供了直观参考。
什么是针脚定义图？
针脚定义图展示了针脚编号、物理位置与诸如电源、接地和信号等电气功能之间的关系。
在诸如 M5、M8 和 M12 等圆形连接器中，这些图表确保了准确的连接，防止可能导致系统故障的错配情况发生。
圆形连接器针脚定义图的关键要素
1.针脚编号系统
从正面（对接端）看时，针脚通常按顺时针方向编号，以确保不同应用中的一致性。
2.正视与背视图
理解方向至关重要：
正视：对接端
背视：接线端
3.键槽或对齐标记
键槽确保连接器正确定向，并有助于确定正确的针脚位置。
4.功能分配
每个针脚都被赋予诸如电源、接地或信号传输等功能。
新手如何快速识别针脚顺序
确定连接器类型（M8、M12 等）。
找到键槽以确定方向。
查看针脚编号方向。
将每个针脚与其功能匹配。
使用接线图进行验证。
遵循这些步骤，新手就能快速理解并在实际场景中应用针脚定义图。
通过针脚定义图理解接线
针脚定义图展示针脚的映射关系，而接线图则展示电线如何连接到这些针脚上。
例如：
针脚 1 → 棕色电线 → 电源（+V）
针脚 3 → 蓝色电线 → 接地（GND）
针脚 4 → 黑色电线 → 信号
正确的映射可确保可靠的信号传输并防止系统故障。
常见圆形连接器针脚配置
M12 连接器示例
3 针：基本电源应用
4 针：传感器和执行器
5 针：先进控制系统
编码类型
A 编码：一般工业用途
D 编码：以太网 / 数据通信
X 编码：高速数据传输
新手应避免的常见错误
混淆正视和背视图。
忽视针脚编号标准。
电线与针脚的错误分配。
忽略连接器编码类型。
为何选择合适的连接器制造商很重要
准确的针脚定义图依赖于可靠的制造商。康诺德专注于高性能圆形连接器，并提供：
清晰且标准化的针脚文档。
高质量防水连接器（IP67/IP68）。
定制连接器解决方案。
专业技术支持。
结论
理解圆形连接器的针脚定义图对于确保安全高效的电气连接至关重要。通过掌握针脚编号、方向和接线关系，新手能够快速识别针脚顺序并避免代价高昂的错误。
与像Connoder康诺德这样值得信赖的合作伙伴合作，您将获得高质量的产品和专业支持，确保每种应用都能实现可靠的性能。
