IP67 与 IP68 圆形连接器

引言

在评估连接器的防水等级时，工程师们最常问的问题之一是：我应该选择 IP67 还是 IP68 圆形连接器？虽然这两种等级都能提供出色的防尘和防水侵入保护，但选错保护等级可能会增加项目成本或降低长期可靠性。本指南将阐述 IP67 和 IP68 圆形连接器的关键区别，并帮助您为应用选择最佳解决方案。

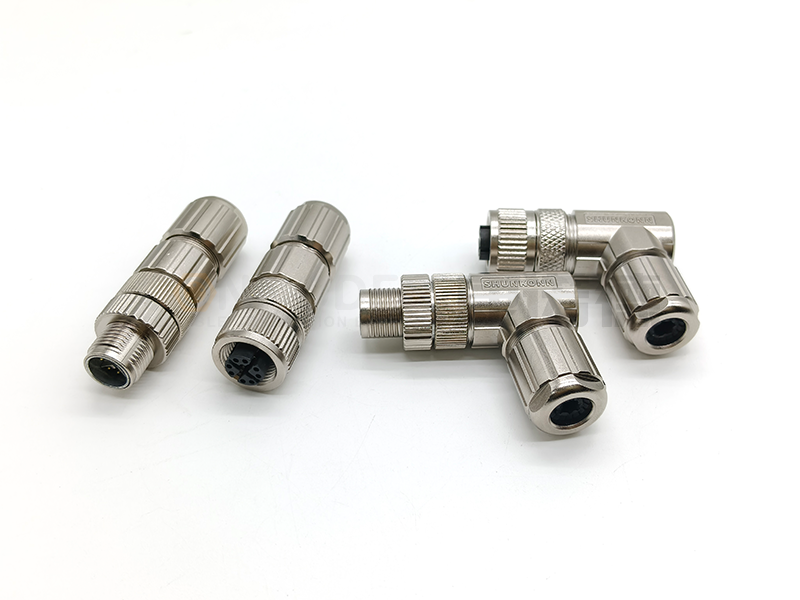

圆形连接器

坚固耐用、紧凑且用途广泛 —— 当您需要混合电力与信号传输以及环境保护时，它是理想之选。

什么是连接器防水等级？
连接器防水等级表明在标准化测试条件下，连接器抵抗灰尘和水侵入的有效程度。最广泛认可的标准是 IEC 60529，它定义了防护等级（IP）评定体系。

IP 等级格式及含义

数字	含义
第一位数字	对固体颗粒和灰尘的防护
第二位数字	对水侵入的防护

理解 IP67 防水连接器

IP67 连接器设计用于承受短时间浸入水中的情况，常用于工业环境中，在这些环境里设备可能会暴露在雨水、冲洗或临时洪水中。

标准测试条件：

水深：可达 1 米

时长：可达 30 分钟

不允许有有害的水侵入

典型 IP67 应用场景：

工厂自动化系统

工业传感器

M8 和 M12 现场设备

包装设备

自动导引车（AGV）

楼宇自动化系统

理解 IP68 防水连接器

IP68 连接器专为预计会长期接触水的应用而设计。与 IP67 不同，IP68 的确切测试条件由制造商定义。

典型 IP68 应用场景：

船用电子设备

海上能源系统

水下监测设备

水处理设施

地下设施

可再生能源项目

IP67 与 IP68 圆形连接器：对比

Connoder康诺德是一家专业的圆形连接器制造商，致力于为消费和工业应用提供高质量的连接解决方案。凭借强大的工程专业知识和严格的质量控制，Connoder康诺德为客户提供从产品选型到定制设计的全方位支持。

特性	IP67 连接器	IP68 连接器
防尘保护	IP6X	IP6X
防水保护	短时间浸入	持续浸入
水深	可达 1 米	超过 1 米
成本	较低	较高

关键要点：IP68 并非绝对更好。正确的选择取决于您实际的应用环境和防水要求。

防水圆形连接器如何实现其防护等级

O 型圈密封技术：经过精密设计的 O 型圈在配合面之间形成防水屏障，防止水侵入。

螺纹连接机构：螺纹锁定设计即使在高振动的工业环境中也能保持密封压力。

包塑电缆组件：一体化的电缆包塑工艺减少了潜在的泄漏点，提高了长期耐用性。

如何选择合适的防水等级

连接器会被浸没吗？

接触水的时间会持续多久？

设备会安装在户外吗？

该应用是否关键任务？

维护要求有哪些？

工程师为何选择Connoder康诺德防水圆形连接器
作为工业连接解决方案的专业制造商，Connoder康诺德专注于为苛刻的工业应用提供防水圆形连接器、电缆组件和定制布线解决方案。
凭借十多年的经验，Connoder康诺德集研发、制造、销售和技术支持于一体，为全球客户提供可靠的连接产品。

产品系列：

M5 圆形连接器

M8 圆形连接器

M9 圆形连接器

M12 圆形连接器

M16 圆形连接器

7/8" 圆形连接器

定制电缆组件

工业线束

服务行业：

工业自动化

机器人技术

可再生能源

运输系统

通信设备

智能制造

楼宇自动化

常见问题解答

IP68 总是比 IP67 好吗？

并非如此。对于大多数工业自动化应用，IP67 通常已足够，且更具成本效益。

IP67 连接器可以在户外使用吗？

可以。IP67 连接器常用于暴露在雨水、灰尘和冲洗环境中的户外安装场景。

M12 连接器有 IP67 和 IP68 两种版本吗？

有的。许多工业 M12 连接器系列根据应用不同，都有这两种防护等级的产品。

我如何验证连接器的防水等级？

向制造商索要认证报告、测试文件和技术规格。

寻找可靠的防水圆形连接器？

Connoder康诺德提供专为恶劣工业环境设计的 IP67 和 IP68 圆形连接器、工业电缆以及定制连接解决方案。无论您需要标准产品还是 OEM/ODM 开发支持，我们的工程团队都随时为您的下一个项目提供协助。

如何为我的工业设备（例如现场传感器、控制柜）选择合适的连接器？

选择连接器时，应关注三个核心因素：第一，环境适应性，如果现场有灰尘、潮湿或震动，则应选择IP67/IP68防护等级的连接器（例如，用于传感器的M12圆形连接器）；第二，电气性能，应匹配电流/电压需求（例如，大电流场景需要镀银连接器，高频信号传输需要镀金连接器）；第三，安装空间，如果设备内部空间紧凑，则应选择小型化或高密度的连接器（例如，板对板连接器），避免规格要求过高（例如，用于普通工控应用时，使用航天级连接器），以平衡性能和成本。

我现有的连接器是 A 品牌的，我可以用 B 品牌的兼容连接器替换它以节省成本吗？

这取决于“机械和电气兼容性”：首先，检查物理尺寸（例如接口直径、针脚间距、紧固结构等），确保它们与A品牌的规格一致（例如，M16连接器必须具有相同的螺纹尺寸）；其次，验证电气参数（例如，接触电阻、绝缘电阻、额定电流等），它们应达到或超过原厂标准；第三，确认编码兼容性（针对防误插连接器），如果A品牌使用A编码，则B品牌的替换产品也必须是A编码。建议在批量替换之前，先测试2-3个样品（例如，进行导通性和振动测试）。

为什么我的连接器只用了几个月就坏了，而它本应具有 5 年的使用寿命呢？

常见原因包括：①安装不当（例如，扭矩过大导致外壳破裂，或插入力不足造成接触松动）；②环境损害（例如，在高湿度环境中无防护使用导致端子腐蚀，或灰尘积聚堵塞接口）；③过载运行（例如，将额定 5A 的连接器用于 10A 电流，导致过热和镀层熔化）。为延长使用寿命，应按照手册进行安装（控制扭矩 / 插入力），添加防护措施（例如，给未使用的连接器加上防尘帽），并避免超过额定参数。

我该如何排查连接器 “间歇性接触不良” 的问题（例如，设备偶尔断电或信号中断）？

可遵循以下逐步排查流程：①外观检查 - 查看连接器外壳是否破裂、插针是否弯曲，或者触点上是否有生锈 / 氧化现象；②机械检查 - 轻轻晃动连接器和线束 - 如果问题再次出现，可能是紧固松动或压接不良；③电气测试 - 使用万用表测量接触电阻（正常值：<50mΩ） - 如果电阻过高，用酒精清洁触点（避免使用有研磨性的材料）或更换连接器；④环境检查 - 如果在户外使用，检查密封是否损坏（例如，O 型圈脱落），如有需要更换密封件。
