医疗成像设备中精密连接器的选型

引言

医疗成像系统对互连部件的可靠性、紧凑性以及精密工程设计有着极高要求。在这类应用中，当空间有限、性能要求严苛且使用环境具有挑战性时，M16 圆形连接器系列脱颖而出，成为极佳选择。本文将探讨 M16 圆形连接器在成像设备中的应用方式，概述选型标准，并重点介绍康诺德如何为该领域的原始设备制造商（OEM）提供支持。

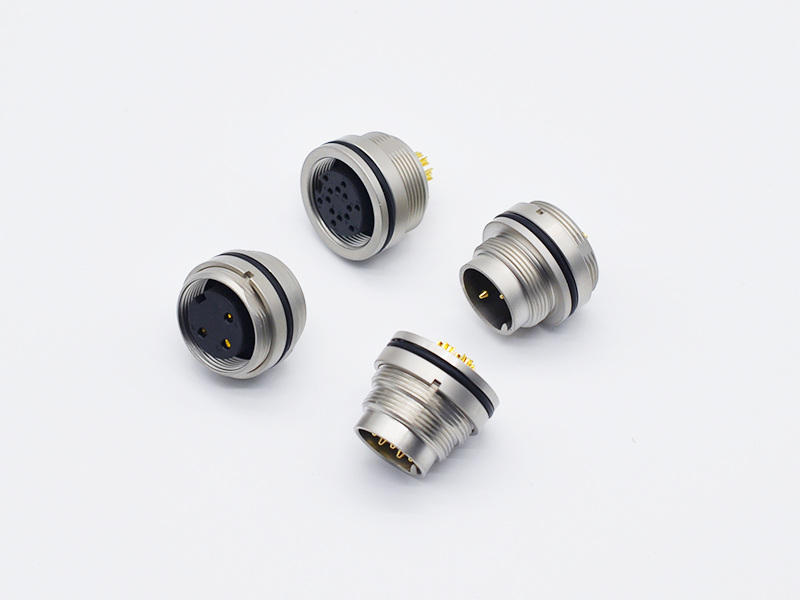

M16 圆形连接器

坚固耐用、紧凑小巧且用途广泛 —— 当你需要同时传输电力与信号，并要求具备环境保护功能时，它堪称理想之选。

为何 M16 圆形连接器在成像设备中至关重要

在诸如 CT 扫描仪、MRI 机器、超声系统以及移动成像推车等成像设备中，连接器在传输电力、传感器信号、控制线乃至高速数据方面都起着关键作用。正如行业分析网站ConnectorSupplier.com所指出的，用于医疗设备的连接器必须具备紧凑的外形尺寸，能够应对严苛的环境，并符合严格的可靠性标准。

M16 圆形连接器系列集紧凑尺寸、坚固的机械耐用性、IP 防护等级的密封选项以及可定制的引脚配置等优势于一身，使其成为成像系统的理想之选。在康诺德，我们将这些优势融入 M16 解决方案中，助力医疗设备原始设备制造商达成性能与法规要求。

CT 机架内 M16 圆形连接器的横截面视图

M16 圆形连接器的横截面结构设计，充分契合 CT 机架的工作环境与功能需求，在电磁屏蔽、电气隔离、导电效率以及密封防护等方面实现了高效协同。它是确保 CT 设备信号与电力稳定传输的重要部件。

M16 圆形连接器在成像领域的典型应用

1.CT/X 射线系统中的机架与模块布线

在 CT 或 X 射线机架内部，空间有限，布线必须能够承受振动、旋转、温度变化以及电磁噪声。M16 圆形连接器为此提供了可靠的锁定机制、高信号完整性以及 IP 防护等级的密封性能。

2.超声控制台与探头接口

便携式超声系统要求探头与控制台之间的连接器经久耐用。高插拔次数的 M16 连接器即使在频繁连接与断开的情况下，也能保证稳定的信号性能。

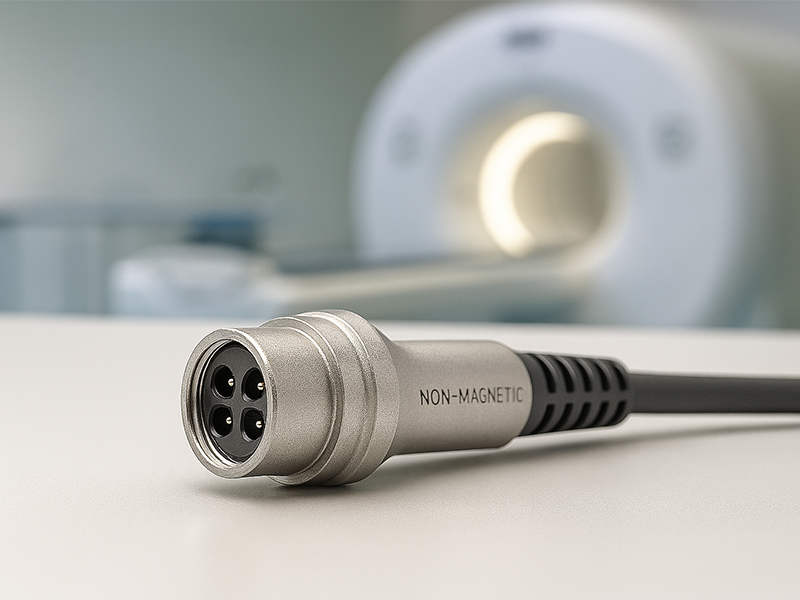

3.MRI 兼容的非磁性连接器

MRI 环境需要非磁性、屏蔽且低电磁干扰的连接器。康诺德的 M16 产品线包含专为确保安全和信号清晰而设计的非磁性外壳选项。

4.移动成像与即时护理系统

移动和便携式成像设备需要坚固且轻质的连接器。密封的 M16 设计可抵御清洁剂侵蚀，并确保在临床环境中的耐用性。

5.显示、控制与摄像子系统

像 M16 这样的紧凑型圆形连接器简化了控制面板、传感器和成像摄像头的布线，提供了模块化设计，便于维护。

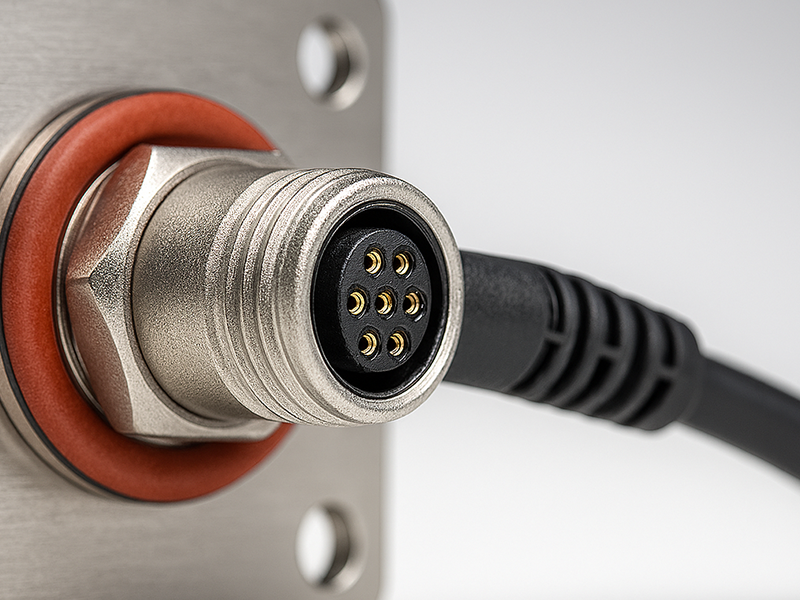

M16 圆形连接器的互连

M16 圆形连接器的互连过程借助精准的机械设计、可靠的电气性能以及全方位的环境保护，实现了工业场景中信号与电力的稳定传输。其灵活的适应性使其能够满足多个领域的互连需求，成为工业连接系统中的重要组件。

为成像应用选择合适的 M16 连接器

类别	关键考量因素
电气 / 信号完整性	明确电压 / 电流、屏蔽要求、数据速率、阻抗。对于低噪声成像系统，使用屏蔽触点。
机械 / 环境适应性	所需的 IP 防护等级（如 IP67/IP68）、插拔次数、抗振动和抗旋转能力。
成像特殊限制	用于 MRI 时需采用非磁性材料；用于 CT 和数字 X 射线系统时需具备电磁干扰防护。
灭菌与卫生要求	具备抗清洁剂、防潮和抗消毒剂的能力。
供应商资质	选择具有医疗行业经验且通过 ISO 认证的供应商，比如康诺德。
