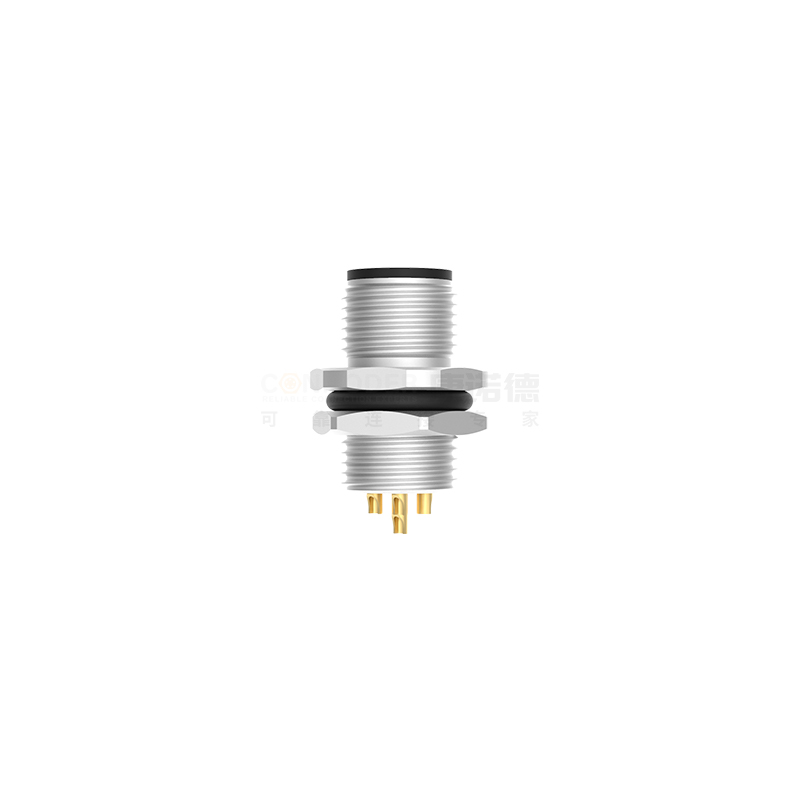

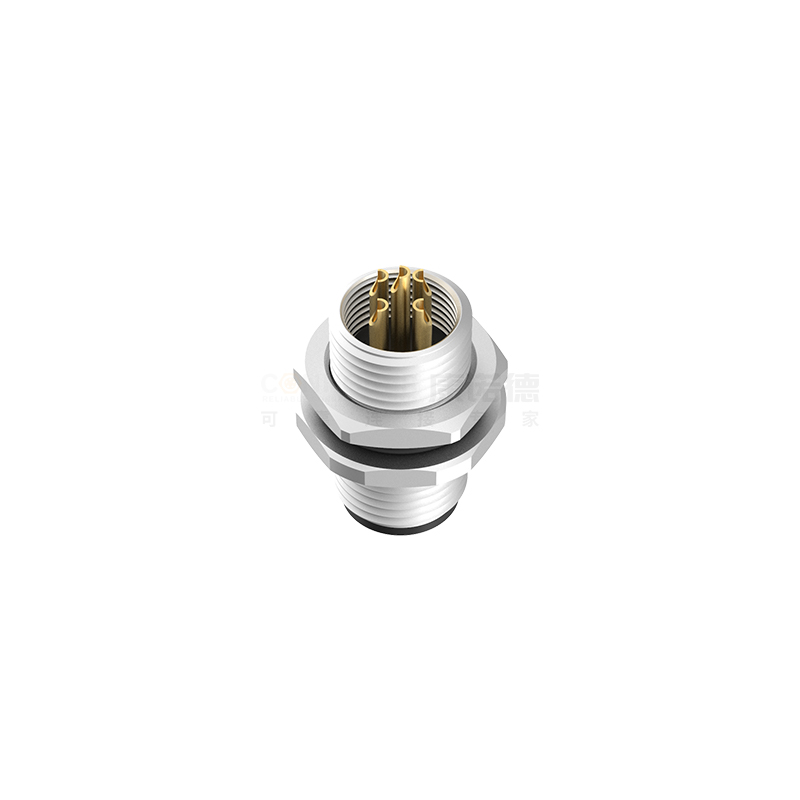

M12圆形连接器 作为一种标准化螺纹锁定圆形电气连接器，其主要特点在于采用12 毫米螺纹外壳设计，确保多家厂商产品兼容互换。它通常用于传感器、执行器、控制设备之间的连接，可在灰尘、湿气等恶劣环境中稳定工作，从而提高系统运行可靠性。对于选择连接器的工程师而言，了解其结构尺寸与行业标准，是实现长期稳定运行的基础
☑采用板前安装设计，M12*1.0 螺纹贴合面板装配需求，2-17 芯规格灵活匹配不同信号传输场景，安装便捷且稳固性强。
☑焊线式连接保障信号传输稳定，公端扣合结构紧密防松，适配工业环境高频使用，兼具抗干扰性与耐用性，满足严苛工况需求。
☑ 2-17 芯多规格可选，适配多样传输需求，M12A 接口标准化设计，板前安装适配各类设备面板，通用性与兼容性突出。
☑ 专为工业场景打造，板前安装节省空间，焊线式工艺适配复杂布线，螺纹锁紧设计抗振动，助力设备稳定运行于恶劣环境。
| 芯数 | 2A | 3A | 4A | 5A |
| 公端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
||
| 芯数 | 2A | 3A | 4A | 5A |
| 母端 |  |
 |
 |
 |
| 6A | 8A | 12A | 17A | |
 |
 |
 |
 |
|
| 4B | 5B | 3C | 4C | |
 |
 |
 |
 |
|
| 5C | 6C | 4D | ||
 |
 |
 |
| 芯数 | 2 Pin 芯线颜色 | 芯数 | 3 Pin 芯线颜色 | 芯数 | 4 Pin 芯线颜色 A/B 编码 | |||
| 1 | BN |  |
1 | BN | |
1 | BN | |
| 2 | - |  |
2 | - | |
2 | WH |  |
| 3 | BU |  |
3 | BU | |
3 | BU | |
| 4 | BK |  |
4 | BK | |
|||
| - | ||||||||
| 芯数 | 4 Pin 芯线颜色 D 编码 | 芯数 | 5 Pin 芯线颜色 | 芯数 | 6 Pin 芯线颜色 | |||
| 1 | YE |  |
1 | BN | |
1 | BN | |
| 2 | WH | |
2 | WH | |
2 | WH | |
| 3 | OG |  |
3 | BU | |
3 | BU | |
| 4 | BU | |
4 | BK | |
4 | BK | |
| 5 | GY |  |
5 | - | |
|||
| 6 | GY | |
||||||
| 7 | RD |  |
||||||
| - | ||||||||
| 芯数 | 8 Pin 芯线颜色 | 芯数 | 12 Pin 芯线颜色 | 芯数 | 17 Pin 芯线颜色 | |||
| 1 | WH | |
1 | BN | |
1 | BN | |
| 2 | BN | |
2 | BU | |
2 | BU | |
| 3 | GN |  |
3 | WH | |
3 | WH | |
| 4 | YE | |
4 | GN | |
4 | GN | |
| 5 | GY | |
5 | PK |  |
5 | PK | |
| 6 | PK | |
6 | YE | |
6 | YE | |
| 7 | BU | |
7 | BK | |
7 | BK | |
| 8 | RD | |
8 | GY | |
8 | GY | |
| 9 | RD | |
9 | RD | |
|||
| 10 | VT |  |
10 | VT | |
|||
| 11 | OG | |
11 | OG | |
|||
| 12 | LTGN |  |
12 | LTGN | |
|||
| 13 | LTBU |  |
||||||
| 14 | BKWH |  |
||||||
| 15 | BNWH |  |
||||||
| 16 | RDWH |  |
||||||
| 17 | BUWH |  |
||||||
如欲了解更多有关我们的产品和服务，请给我们发信息，我们的专家将尽快与您联系。
CONNODER康诺德是一家专业开发和生产高品质恶劣环境的圆形连接器的领先制造商和供应商。 广泛应用于世界各地的汽车，宽带通信，商业航空航天，国防，工业，信息技术和数据通信，移动设备和移动网络。
