M12 与 M23 连接器对比

引言

随着工业自动化、机器人技术以及工业 4.0 技术的不断发展，选择合适的连接器变得愈发重要。连接器不再仅仅是建立电气连接的组件，它们在确保系统可靠性、信号完整性、设备正常运行时间以及长期运行效率方面发挥着关键作用。

圆形连接器

坚固耐用、紧凑且用途广泛，当您需要混合电力与信号传输以及环境保护时，它是理想之选。

在众多广泛使用的工业圆形连接器中，M12 连接器和 M23 连接器是最常见的两种选择。虽然两者均为恶劣工业环境而设计，但它们用途不同，在不同应用场景中各有优势。

在这份全面的指南中，我们将从设计、电气性能、安装要求以及工业应用等方面对 M12 和 M23 连接器进行对比，以帮助工程师、原始设备制造商（OEM）和系统集成商做出正确选择。

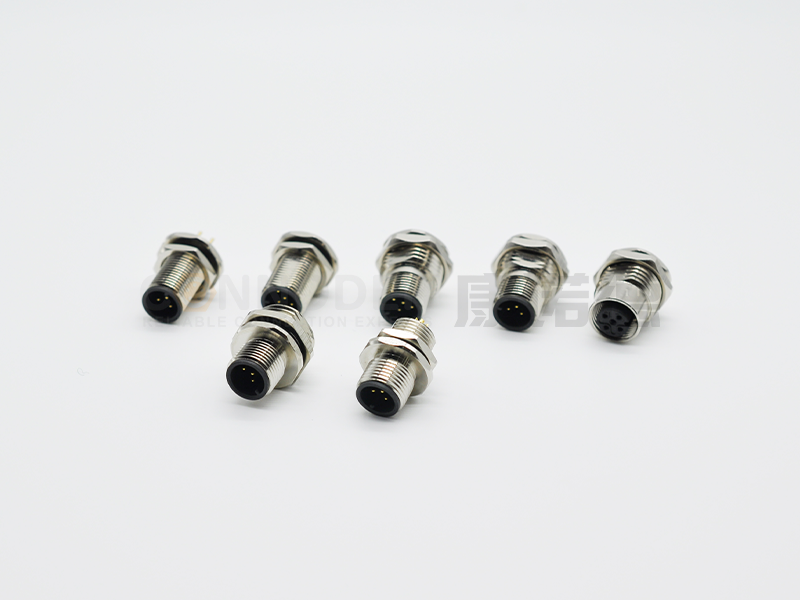

什么是 M12 圆形连接器？

M12 圆形连接器是一种紧凑的工业连接器，具有 12 毫米的螺纹锁定机构。它最初是为传感器连接而开发的，如今已发展成为现代自动化系统中用途最广泛的连接解决方案之一。

如今，M12 连接器可支持：

信号传输

工业以太网通信

电力分配

传感器与执行器连接

机器视觉系统

M12 连接器的主要优势

设计紧凑，适用于安装空间有限的场景

可靠的螺纹锁定机构

出色的抗振性

有多种编码类型可供选择

支持工业以太网协议

具备 IP67、IP68 和 IP69K 防护等级

M12 连接器的常见应用

工业传感器

PLC 系统

工厂自动化

输送系统

机器视觉设备

工业网络

自动化仓储

什么是 M23 连接器？

M23 连接器是一种较大的圆形连接器，具有 23 毫米的螺纹连接系统。与 M12 连接器不同，M23 连接器主要设计用于需要更高功率传输、更多触点位置以及更强机械坚固性的应用场景。

M23 连接器常用于：

伺服电机

工业机器人

运动控制系统

数控机床

包装设备

重型自动化系统

M23 连接器的主要优势

更高的功率处理能力

更多的触点配置

坚固的机械锁定

出色的环境保护性能

适用于电力与信号的组合传输

M12 与 M23 连接器：关键差异一览

由于其紧凑的设计，M12 连接器非常适合传感器、执行器、分布式 I/O 系统、紧凑型机械以及高密度安装场景。在空间优化至关重要的工业 4.0 环境中，制造商越来越青睐 M12 连接器。

M23 连接器：专为重型设备打造

M23 连接器较大的外壳允许设置更多触点、更大的导体以及更强的机械耐用性，使其非常适合那些对强度和功率传输有较高要求的苛刻工业应用。

特性	M12 连接器	M23 连接器
螺纹尺寸	12毫米	23毫米
典型应用	传感器、以太网、自动化	伺服电机、运动控制
引脚数量	2 - 17 针	6 - 19 针
电流容量	低到中	中到高
数据传输	优秀	中等

功率传输能力

M12 连接器：适用于传感器供电、信号传输、低功率控制电路、工业通信系统。

M23 连接器：适用于伺服电机供电、运动控制系统、工业驱动器、大电流设备。

数据通信性能

随着工业以太网的迅速普及，通信性能变得前所未有的重要。

为何 M12 连接器主导工业网络

PROFINET

EtherCAT

Ethernet/IP

CANopen

DeviceNet

D 编码和 X 编码的 M12 连接器是专门为高速工业以太网应用而设计的。

为何更多制造商选择Connoder康诺德

Connoder康诺德是一家专业的工业连接器制造商，致力于为全球客户提供高质量的连接解决方案。公司集产品设计、研发、精密制造、质量检测以及定制工程服务于一体。

Connoder康诺德产品系列

M5 连接器

M8 连接器

M12 圆形连接器

M16 连接器

M23 连接器

7/8" 连接器

工业以太网连接器

定制电缆组件

OEM 与 ODM 连接器解决方案

常见问题解答

M23 比 M12 更好吗？：不一定。M23 连接器更适合高功率和运动控制应用，而 M12 连接器则是传感器、工业以太网和紧凑型自动化系统的理想选择。

M12 连接器能传输电力吗？：能。现代的 L 编码、K 编码、S 编码和 T 编码的 M12 连接器是专门为电力传输应用而设计的。

哪种连接器更适合工业以太网？：M12 连接器，特别是 D 编码和 X 编码版本，是工业以太网网络的行业标准。

康诺德提供定制连接器解决方案吗？：提供。康诺德为全球工业客户提供 OEM/ODM 服务、定制电缆组件、包塑解决方案以及特定应用的连接器设计。

结论

如果您优先考虑紧凑设计、工业以太网通信以及传感器连接，M12 圆形连接器通常是理想的解决方案。如果您的应用需要更高的电流容量、伺服电机连接或重型工业性能，M23 连接器通常是更好的选择。作为值得信赖的工业连接器制造商，康诺德提供 M12 和 M23 连接器解决方案，旨在支持全球范围内的工业 4.0、自动化、机器人技术和智能制造。

M12 和 M23 连接器的主要区别是什么？

M12 和 M23 连接器的主要区别在于尺寸和功率容量。M12 连接器采用 12 毫米的螺纹连接，通常用于传感器、执行器以及工业以太网通信。M23 连接器采用更大的 23 毫米螺纹连接，专为伺服电机、运动控制系统以及需要更高电流和电压额定值的高功率工业应用而设计。

什么时候应该选择 M12 圆形连接器而不是 M23 连接器？

当您的应用需要紧凑安装、可靠信号传输或工业以太网连接时，应该选择 M12 圆形连接器。M12 连接器非常适合工厂自动化、机器视觉系统、传感器、可编程逻辑控制器（PLC）以及空间有限且高速数据通信很重要的智能制造设备。

M23 连接器更适合伺服电机应用吗？

是的。M23 连接器广泛应用于伺服电机和运动控制应用，因为它们能够处理更高的电流，支持更多的触点配置，并提供更坚固的机械锁定。其坚固的设计使其适用于机器人技术、数控机床、工业驱动器以及其他要求苛刻的自动化系统。

M12 连接器可用于电力传输吗？

可以。现代 M12 连接器有特定用于电力传输的编码类型，如 L 编码、K 编码、S 编码和 T 编码版本。这些连接器既能传输电力也能传输信号，使其适用于分散式自动化系统、工业设备以及需要紧凑电力连接的智能工厂应用。
