高速数据传输：X编码的M12连接器支持高达10 Gbps的数据传输速率，适合于需要高速以太网通信的应用场景。
防护等级：IP67防护等级，能够防止灰尘进入，并能在短时间内抵御水下浸泡的影响。
屏蔽性：采用合金屏蔽层的设计，可以全方位地屏蔽电磁干扰（EMI）和射频干扰（RFI），确保数据传输的速度和稳定性不受外界因素影响。
芯数规格：M12 X编码连接器通常是8芯配置，符合IEC 61076-2-109标准，适用于超六类网线（CAT6A），能够满足高速网络的需求。
温度适应性：工作温度范围从-40℃到+85℃，使其能够在极端条件下稳定运行。
低电阻接触点：确保最小的能量损失，提高整体系统的效率和可靠性。
工业自动化：广泛应用于PLC、变频器、伺服电机等设备之间的高速数据通信，提升生产线的智能化水平和生产效率。
机器人技术：在复杂的机器人控制系统中，提供可靠的高速数据链路，确保实时控制信息的快速传递。
视频监控系统：对于高清视频监控系统而言，保证图像数据的高效传输，尤其是在户外或条件苛刻的场所。
数据中心与计算集群：在服务器间通信、高性能计算集群中的节点间互联等场景中，提供稳定且高效的连接解决方案。
正确插入，防止反插，确保连接器的稳定性、可靠性

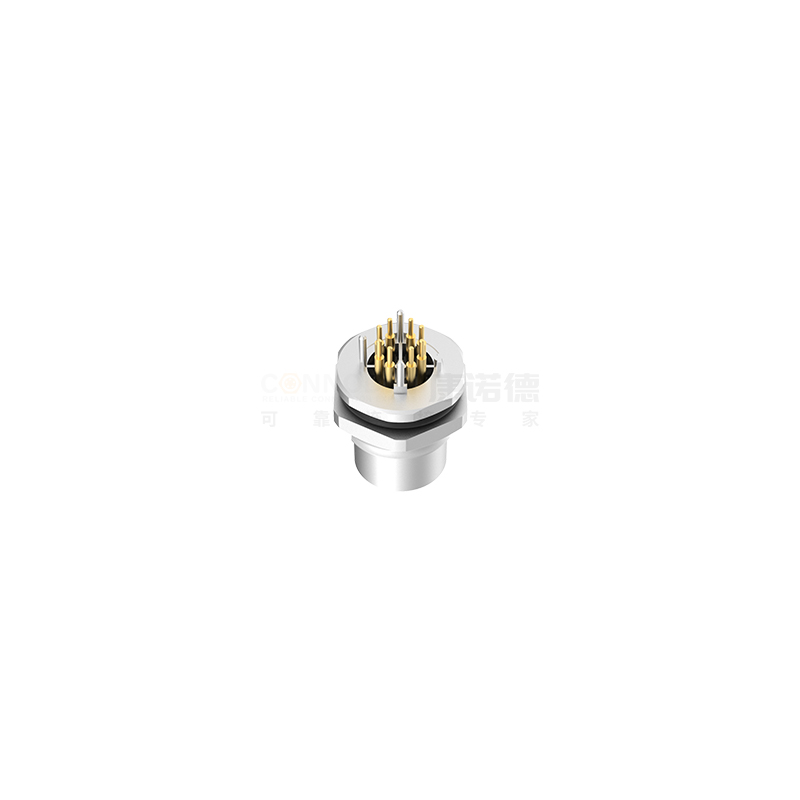

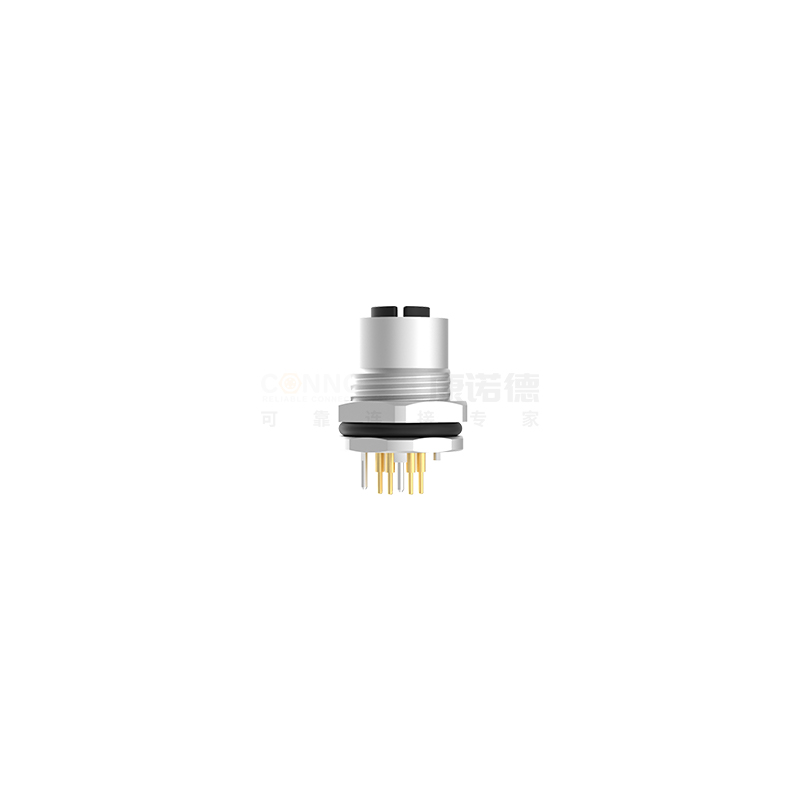

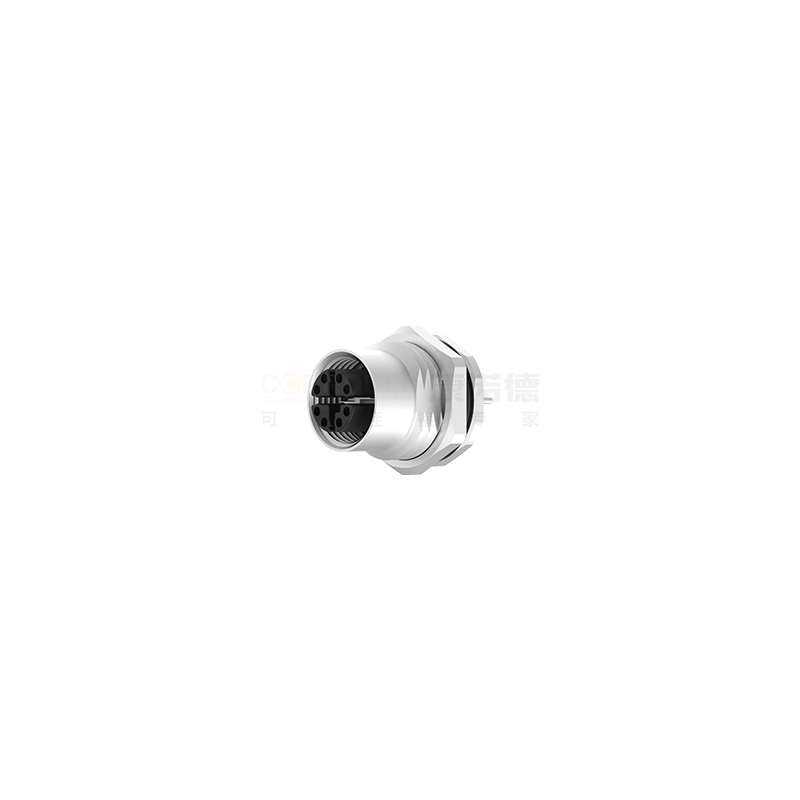

| 芯数 |
8针 |
| 插头类型 |
母头 |
| 防呆键位 |
X |
| 端子连接方式 |
插板式 |
| 安装类型 |
板后安装（前锁） |
| 防护等级 |
IP68 |
| 线规/尺寸 |
26-24AWG/0.14-0.25mm² |
| 工作温度 |
-40℃ Tо +80℃（固定安装）。-20℃至 +80℃（柔性安装） |
| 插拨次数 |
> 500 插拔次数 |
| 额定电压 |
50V |
| 额定冲击电压 |
1500V |
| 额定电流 |
0.5A |
| 接触电阻 |
5mΩ |
| 绝缘电阻 |
100 MΩ |
| 屏蔽结构 |
非屏蔽 |
| 外壳材料 |
铜镀镍 |
| 连接器胶芯 |
PA66 + GF |
| 污染等级 |
III |
| 阻燃等级 |
UL94 V0 |
| 行业标准 |
IEC61076-2-111 |

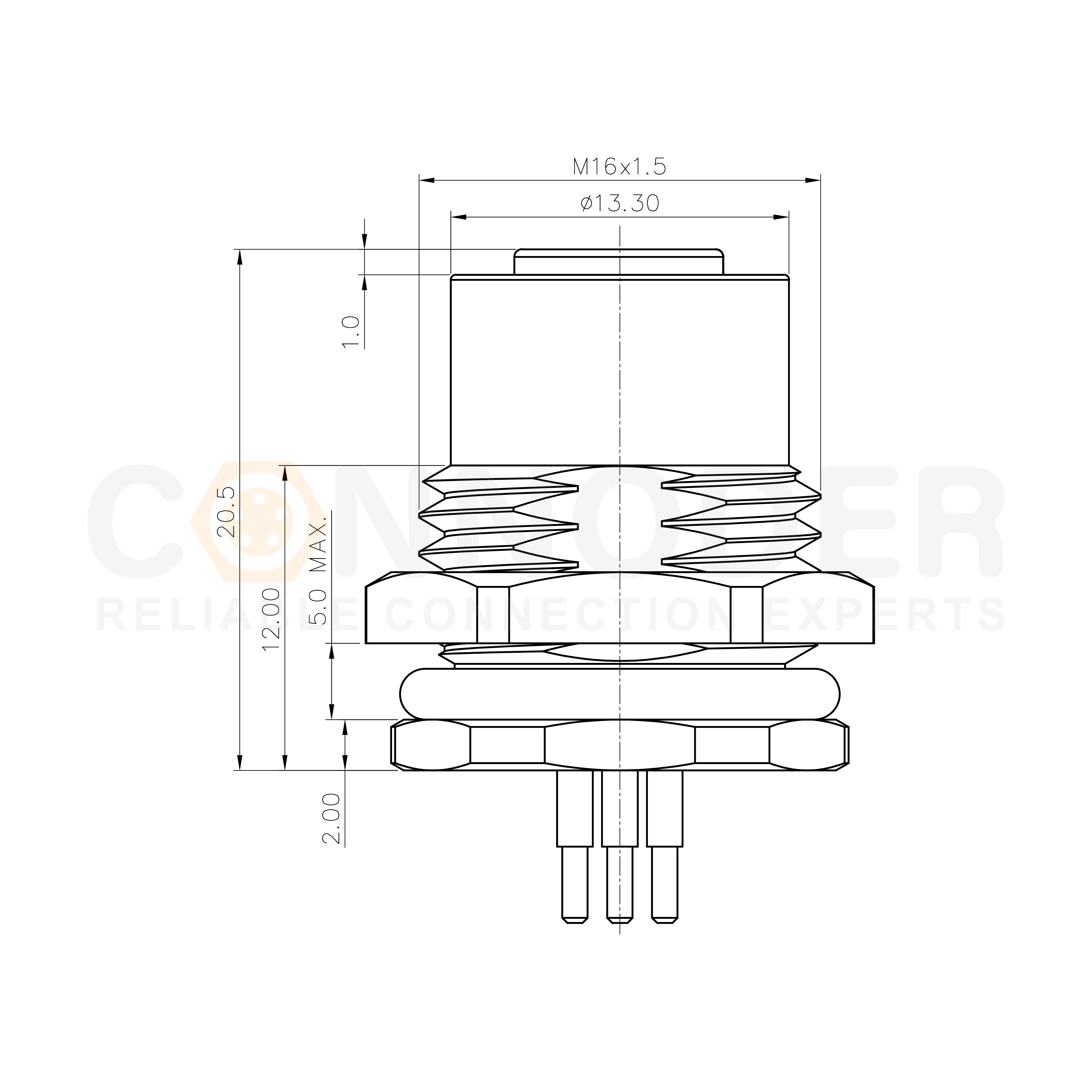

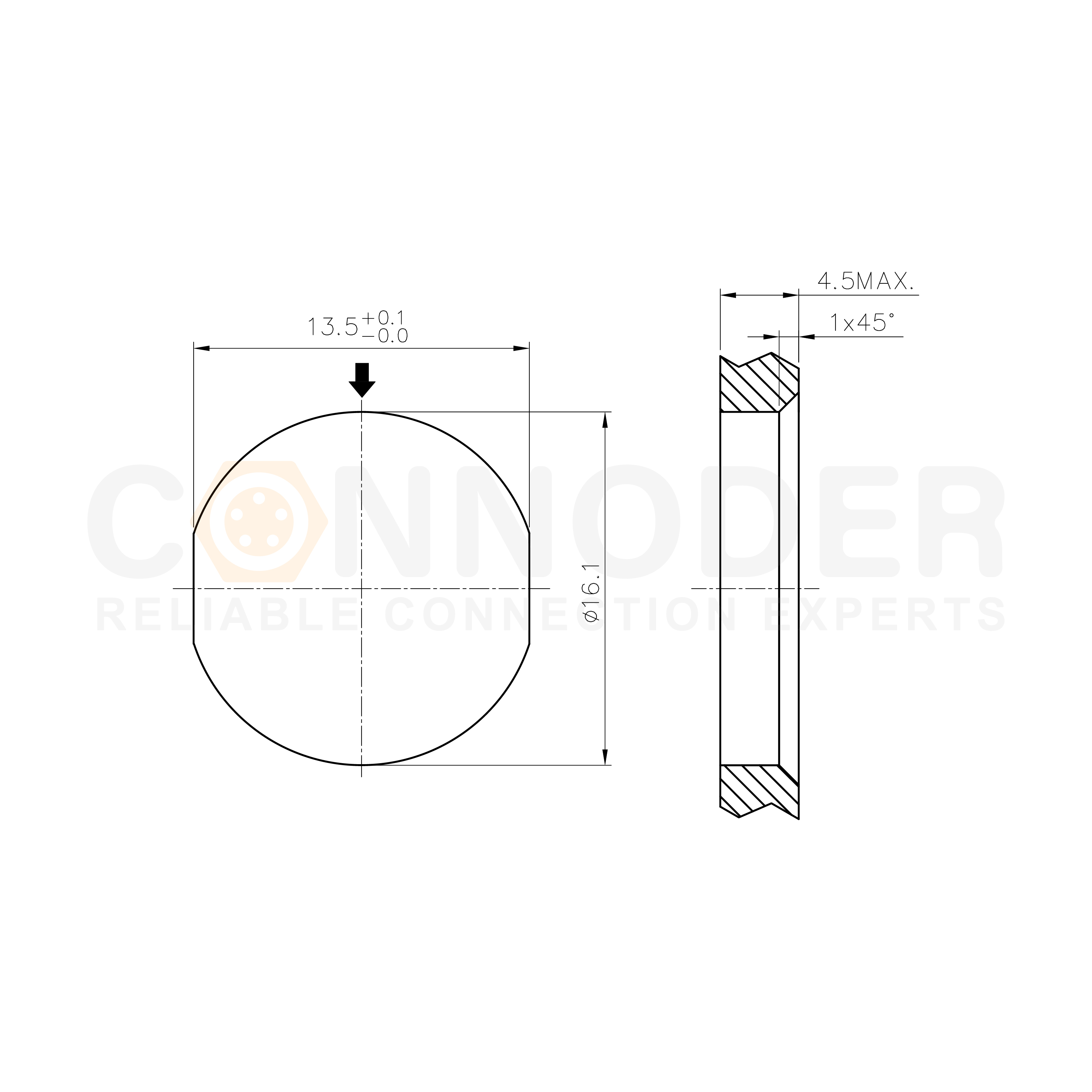

M12 X编码圆形连接器产品参数
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12XF-08R2LDLNS301 |
8
|
0.5A
|
50V
|
60V
|
26-24 |
0.14-0.25
|
M12 X编码圆形连接器编码参数
| 芯数 | 8X | 6Y | 8Y |
| 公端 |
|
|
|
| 芯数 | 8X | 6Y | 8Y |
| 母端 |
|
|
|
M12 X编码圆形连接器接线定义
| 芯数 | M12 X 8 Pin 芯线颜色 | 芯数 | M12 Y 6 Pin 芯线颜色 | 芯数 | M12 Y 8 Pin 芯线颜色 | ||||||
| 1 | WHOG |  |
D1+ | 1 | WHOG | |
D1+ | 1 | WHOG | |
D1+ |
| 2 | OG |  |
D1- | 2 | OG | |
D1- | 2 | OG | |
D1- |
| 3 | WHGN |  |
D2+ | 3 | WHGN | |
D2+ | 3 | WHGN | |
D2+ |
| 4 | GN |  |
D2- | 4 | GN | |
D2- | 4 | GN | |
D2- |
| 5 | WHBN |  |
D4+ | 5 | BU |  |
D4+ | 5 | BU | |
D4+ |
| 6 | BN |  |
D4- | 6 | WH |  |
D4- | 6 | WH | |
D4- |
| 7 | WHBU |  |
D3- | 7 | BN | |
D3- | ||||
| 8 | BU | |
D3+ | 8 | BK |  |
D3+ | ||||
注：接线定义按常规标准。如按协议或其他要求请与我司销售联系。

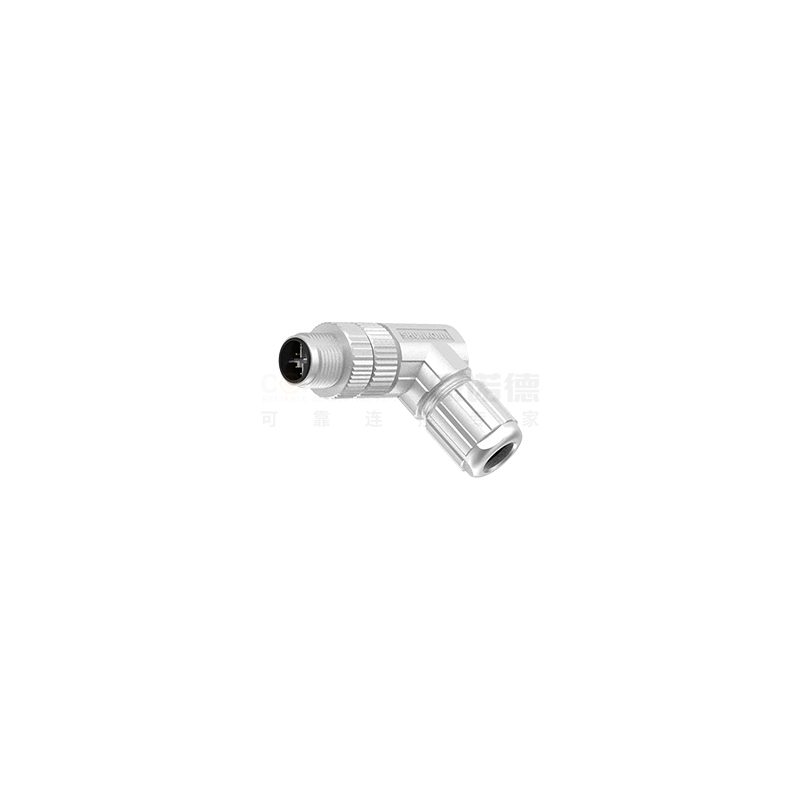

SKM12X系列 M12X编码连接器弯式金属组装8PIN母头焊接式PG7

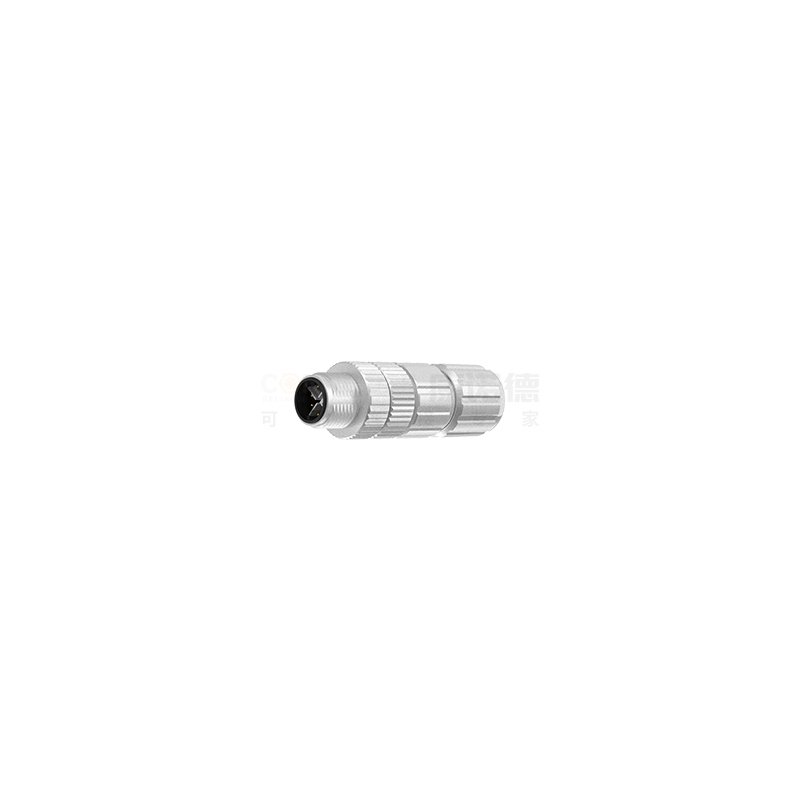

SKM12X系列 M12X编码连接器直式金属组装8PIN母头焊接式PG7
SKM12X系列 M12X编码连接器板后安装8PIN母头焊接式M16*1.5 带屏蔽罩
SKM12X系列 M12X编码连接器板前安装8PIN母头焊接式M16*1.5 带屏蔽罩
SKM12X系列 M12X编码连接器板后安装8PIN母头焊接式M16*1.5

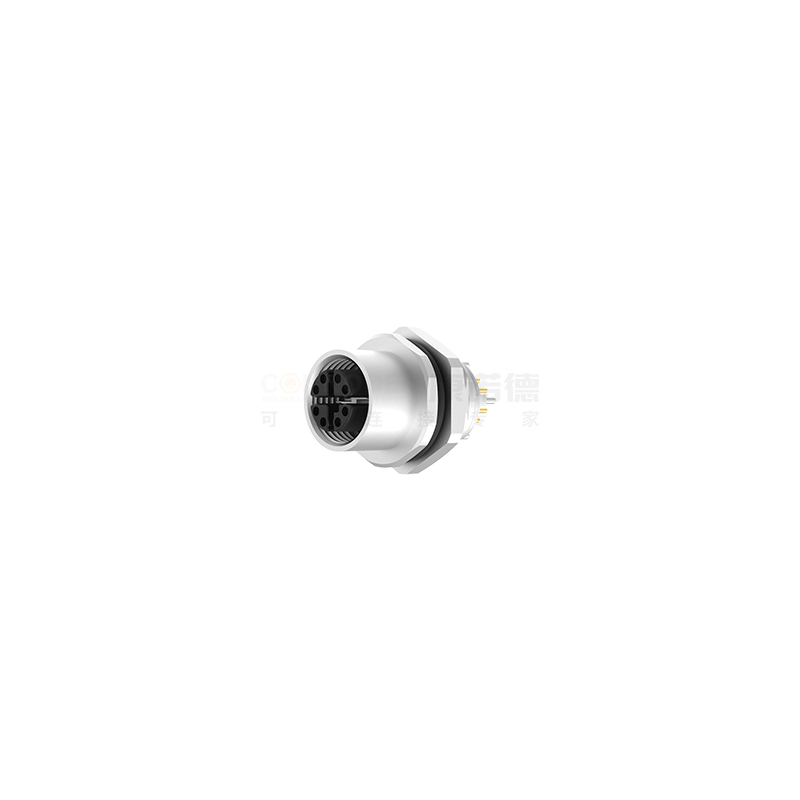

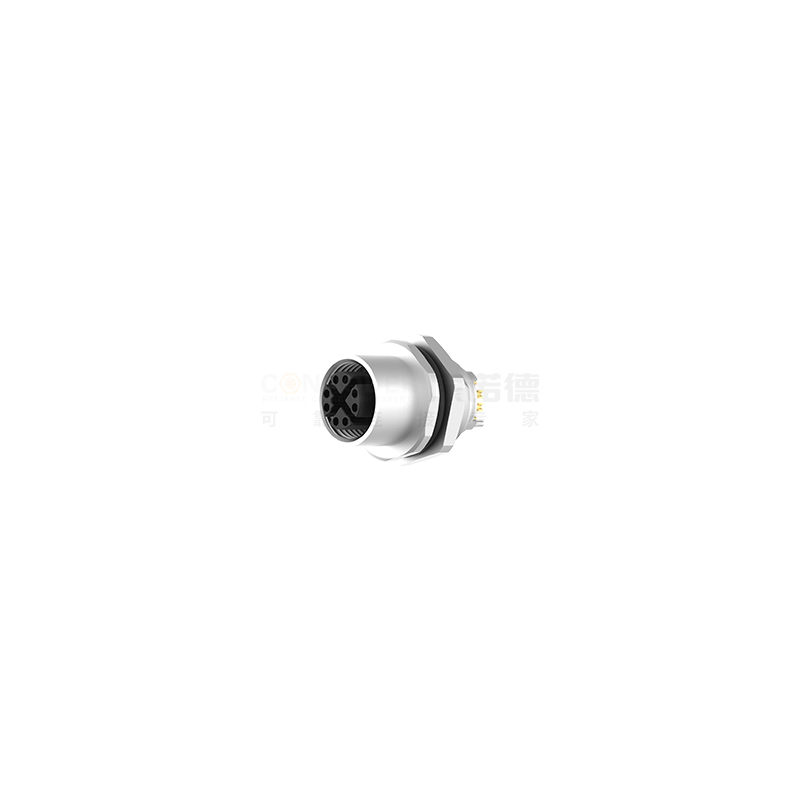

SKM12X系列 M12X编码连接器板前安装8PIN母头焊接式M16*1.5
