M12 是工业以太网（以太网）的数据连接解决方案

简介在现代工业自动化与智能制造中，稳定可靠的数据连接至关重要。传统的 RJ45 连接器在诸如灰尘、潮湿、油污和振动等恶劣条件下往往无法正常工作。M12 圆形连接器则为工业以太网提供了一种坚固耐用的替代方案。康诺德（Connoder ）提供高品质的 M12 连接器组件，专为应对严苛的实际应用环境而设计。

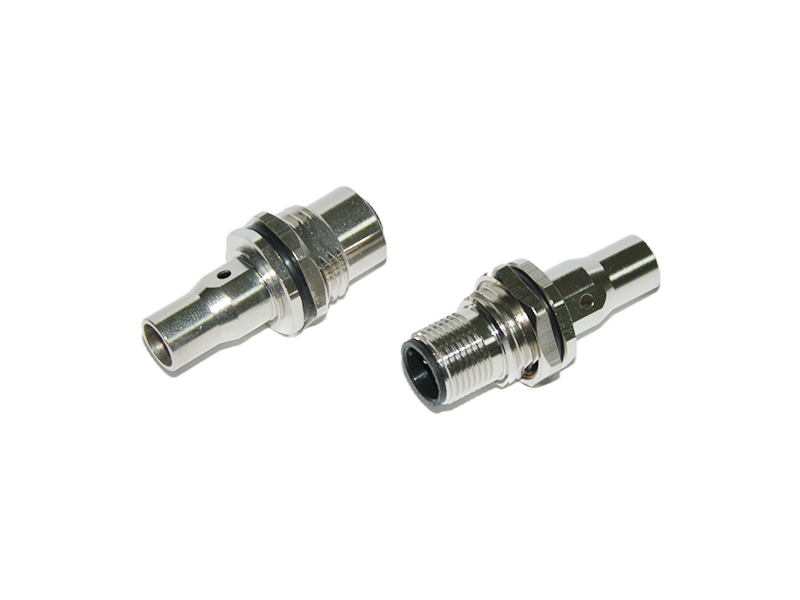

M12 圆形连接器

坚固耐用、紧凑且用途广泛 —— 当你需要兼具电力与信号传输，同时要求具备环境保护功能时，它是理想之选

为何工业以太网选用M12连接器？

卓越的环境耐受性

M12连接器通常达到IP67（或更高）防护等级，具备防尘密封和防水性能。与RJ45相比，金属外壳版本和螺旋锁定机制为抵御振动和污染提供了额外保护。

协议编码选项

M12编码可防止误插，并优化引脚分配。D型编码（4针）适用于100 Mbps工业以太网（如PROFINET），而X型编码（8针）支持千兆及更高速度，在易受电磁干扰的场所提供全屏蔽功能。

在工业交换机中的应用

许多机器安装式和户外工业以太网交换机配备M12端口，以提高现场可靠性并减少电缆故障。康诺德提供兼容的M12电缆组件和连接器组件，可与这类交换机无缝集成。

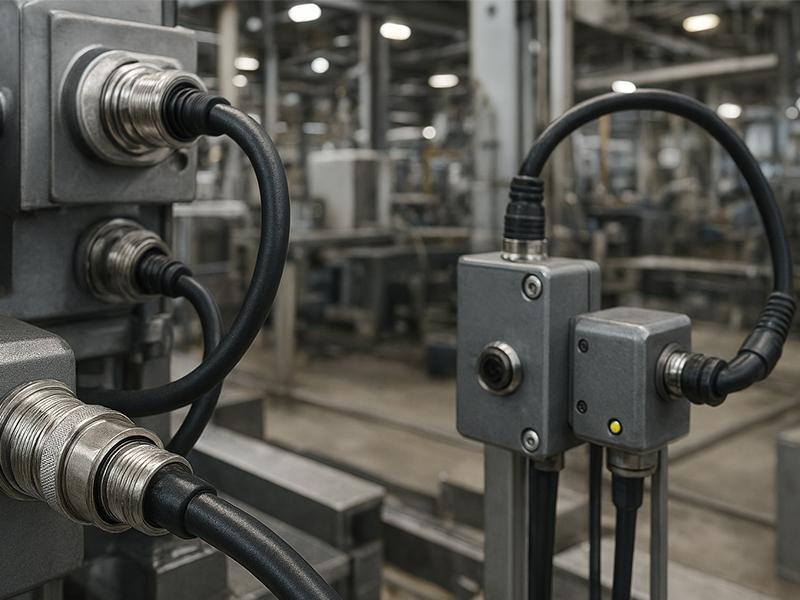

机械设备与现场设备上的 M12 圆形连接器

工厂环境综合网络中，机械设备与现场设备上的 M12 圆形连接器，具备坚固耐用的特性，防护性能优异。金属外观使其能很好地适配复杂工况，为设备互联提供稳定可靠的连接保障

关键应用场景

设备安装式交换机机床、机器人和户外机柜受益于 M12 端口，它能够承受振动和污染。

恶劣环境现场布线

聚氨酯（PUR）护套的 M12 - M12 / M12 - RJ45 组件可提供 IP 防护、耐油性，并在拖链应用中有较长的弯曲寿命。

高带宽系统

X 编码的 M12 为机器视觉和边缘计算支持高带宽，以紧凑的形式实现 Cat6A 级别性能。

设计与工程考量

选型：100Mbps 选 D 编码，千兆及以上选 X 编码；若需电力与数据结合，考虑混合型 / 带电源变体。线缆：使用屏蔽双绞线（D 编码用 Cat5e，X 编码用 Cat6A）；考虑耐油 / 耐磨选 PUR 材质。安装：遵循对接扭矩规格，封堵未使用端口，确保屏蔽层正确接地。测试：验证导通性、屏蔽完整性，并定期检查密封和螺纹。

为何选择康诺德

工程专业能力深度理解国际电工委员会（IEC）的 M12 编码以及工业以太网协议；提供从概念设计到产品生产的全程设计支持。齐全的产品系列提供 D 编码、X 编码产品，面板插座、现场可接线连接器、预成型电缆组件以及定制化组件。质量与测试通过振动测试、温度循环测试、密封测试和电气测试，确保产品在工业应用中有较长的使用寿命。

如需进一步了解康诺德，请访问：关于我们

如需获取报价或免费样品，请立即联系我们。

哪些类型的环境最适合使用 M12 连接器？

M12 连接器适用于恶劣环境，如工厂、机床、户外机柜、铁路系统，以及有油污暴露或高振动的场所。其坚固的密封、金属外壳和稳定的螺旋连接，使其适用于多尘、潮湿或承受机械应力的地方。

为什么 M12 圆形连接器在工业以太网应用中被广泛使用？

M12 圆形连接器具有高抗振性、IP67 防水保护以及强大的机械耐用性，对于标准 RJ45 连接器常无法正常工作的恶劣工业环境而言，它是理想之选。其螺旋锁定设计确保在自动化、机器人技术、交通运输及户外网络中实现稳定的数据传输。

D 编码和 X 编码的 M12 连接器有什么区别？

D 编码的 M12 连接器专为 100Mbps 的工业以太网设计，如 PROFINET 或 EtherNet/IP，采用 4 针配置。X 编码的 M12 连接器支持千兆以太网及更高带宽的应用，采用 8 针全屏蔽设计。它们在机器视觉、高速自动化和数据密集型系统中更受青睐。

M12 连接器可用于高速数据应用吗？

可以。X 编码的 M12 连接器专为高速传输（达到 Cat6A 性能）而设计，广泛应用于机器视觉相机、传感器、工业控制器和边缘计算等领域。即使在电磁干扰严重的环境中，它们也能保持稳定的信号完整性。
